Fiat Nuova Bravo - popravka motorića/klapni digitalne klime

[Mijailović P. 3737]

Mešači nisu specijslno problematični zbog same pristupačnosti.

Kod @Mihailo92 na autu je leva strana prosečena profi kao "fabrički" i pristup je olakšan.

Sve je to već neko remontovao ali je glavni problem ulazna klapna i tu nema pomoći obzirom da je pristup jedini uz kompletno skidanje.

Sa druge strane taj motorić nema potenciometar u sebi pa je neprimenjivo.

[priest77 2]



On 7/20/2021 at 11:59 AM, Ivan said:

 Kalibracija moze da se odradi ili dijagnostikom ili "rucno" preko samih komandi klime. Slicna problematika je takodje bila i sa "Bosch" i "Al" motoricima na nivelatorima farova, na Stilu pogotovo. Ovde su u pitanju "Bosch" i "Denso", cela muka sa digitalnom klimom je po meni iskljucivo zbog njihovih potenciometara.

Meni nije jasno kako se radi ta kalibracija? U Multiecuscan nisam našao tu opciju a ručno ne znam kako se to radi. Ja sam juče promenio polugu od levog mešača za topli/hladni vazduh. Sve je jako nepristupačno ali sam uspeo nekako da sečem brusilicom taj lim (ne baš tako lepo ) i rešim problem.





Potenciometar sam postavio tačno na sredini (taj savet sam pročitao negde na netu), to se lako pronađe merenjem otpora multimerom, i u tom položaju motorćića sam ga vratio nazad i radi kako treba, nemam više ni greške na dijagnostici. Ali bih hteo da klibrišem i onaj desni jer mi se čini da ne otvara skroz klapnu kada se uključuje grejanje, za nijansu kao da je toplije na levu stranu.

Inače motorčić ne može nikako da slomi klapnu jer poluga ima onaj graničnik i ne može da okreće ceo krug.









Edited July 22, 2021 by Ivan
Sredjen format, slike prebacene na FLCS server, skinut TT potpis

[Ivan 22259]

10 hours ago, priest77 said:

Meni nije jasno kako se radi ta kalibracija? U Multiecuscan nisam našao tu opciju a ručno ne znam kako se to radi.

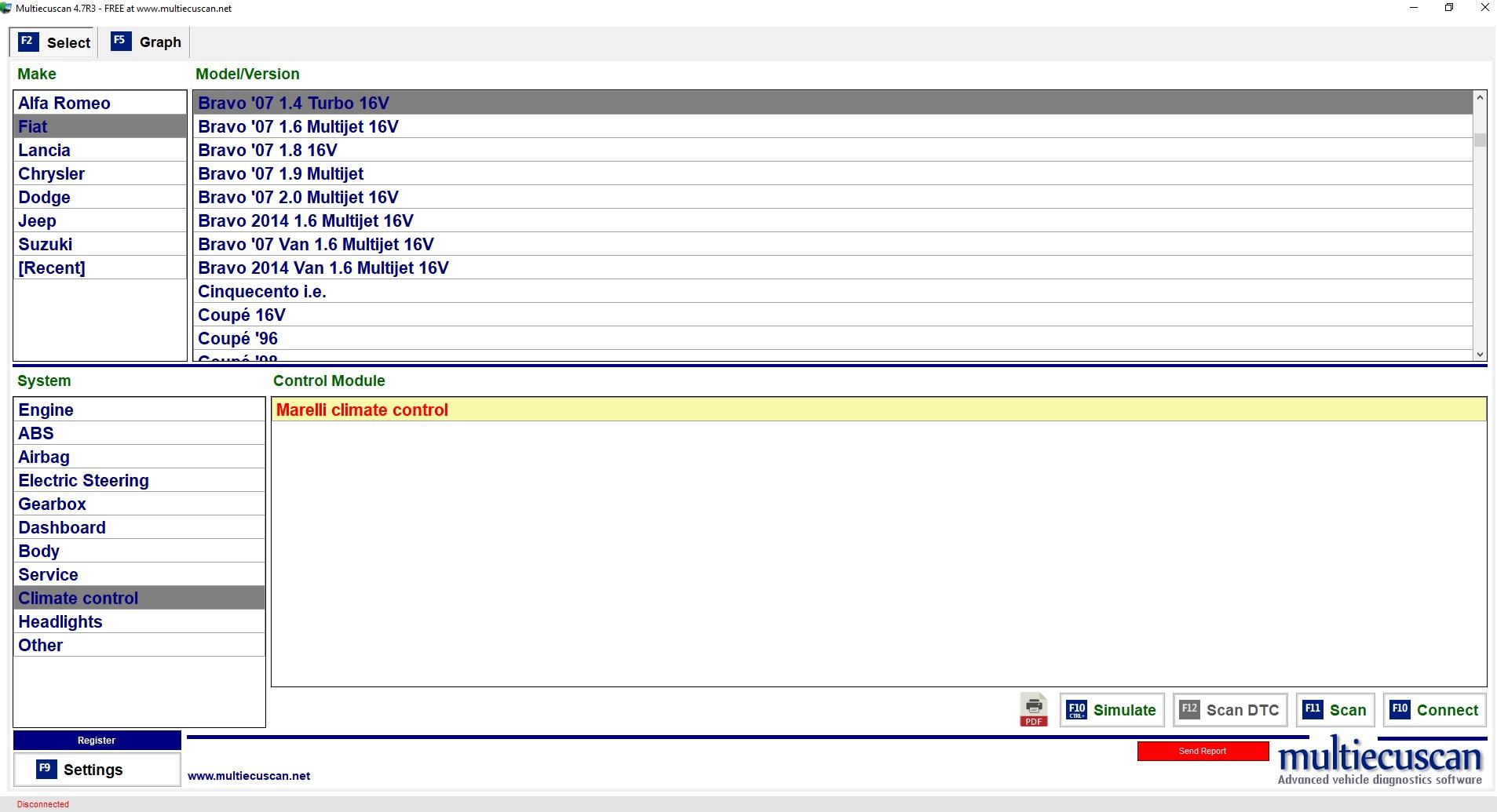

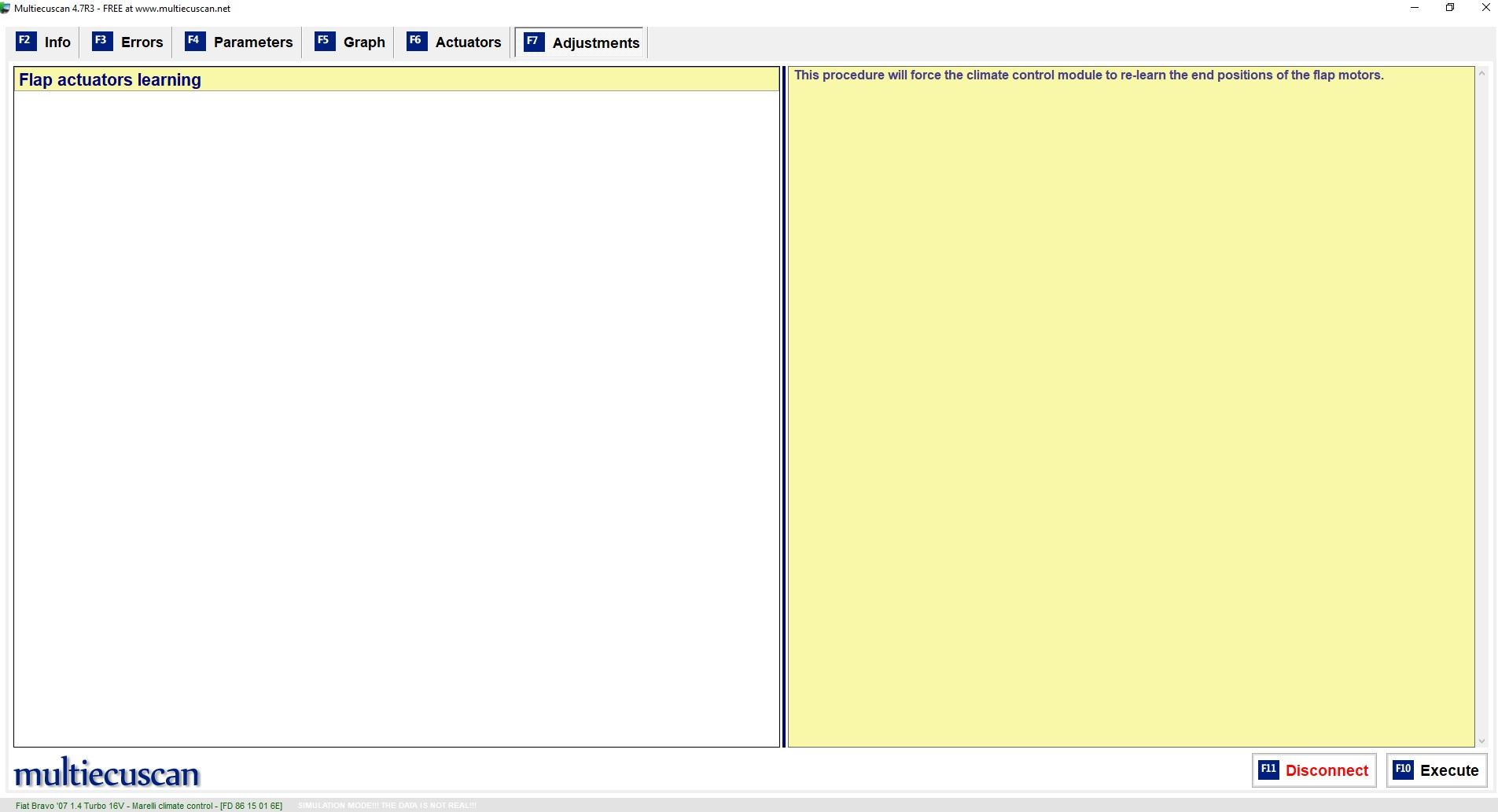

Dijagnostikom, koliko se secam: Climate Control -> Marelli Climate Control (Connect) -> Adjustments -> Flap Actuators Learning (Execute)







Rucno: istovremeno se drze dugmici Auto i Mono na komandama klime.



10 hours ago, priest77 said:

Inače motorčić ne može nikako da slomi klapnu jer poluga ima onaj graničnik i ne može da okreće ceo krug.

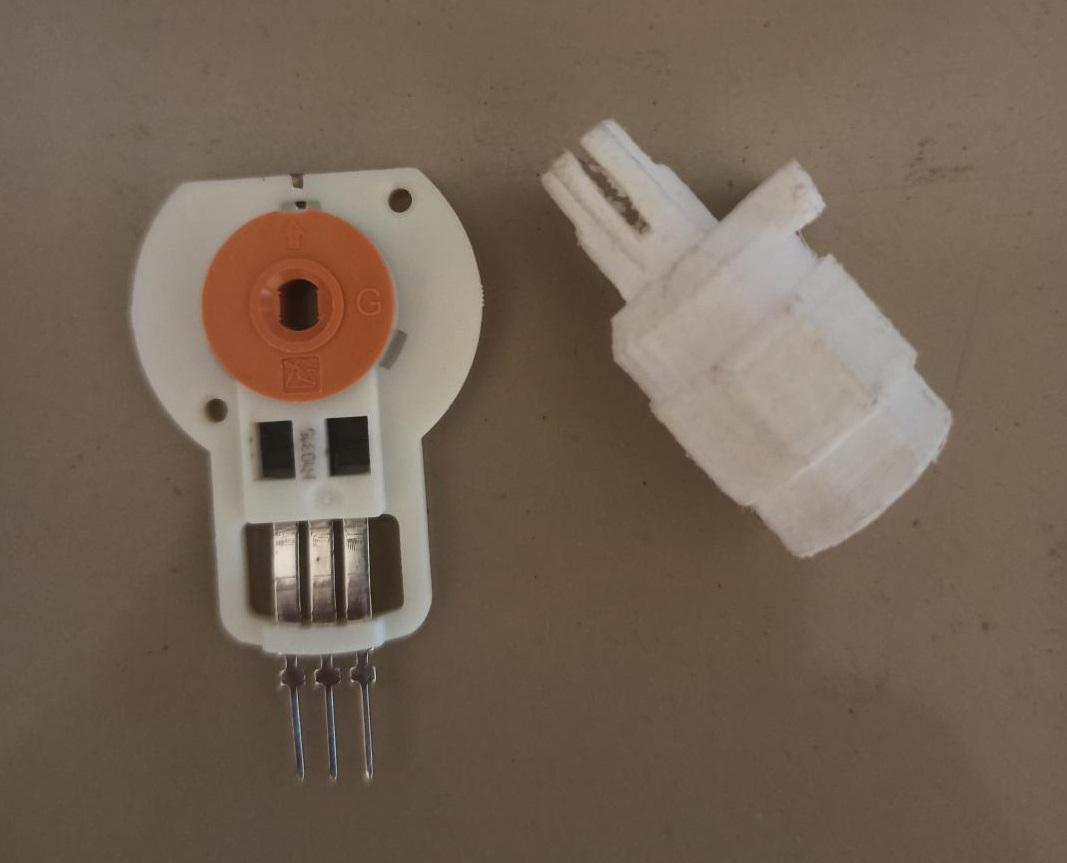

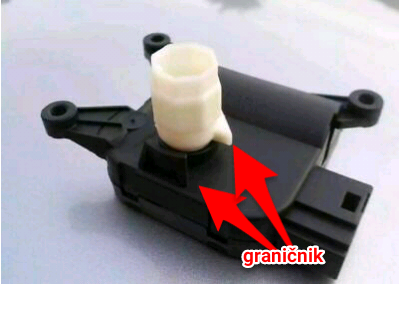

Da, granicnik dolazi do metalnog zuba i ne moze da slomi klapnu. Ali ako je potenciometar neispravan, motoric nastavlja da gura osovinu tako da ona puca i to je i najcesci problem.

Tj. ovo bi bio najcesci komplet za popravku, u slucaju motorica koji imaju potenciometar (recirkulacija ga npr. nema):





Edited July 22, 2021 by Ivan

[nslemi 2]

Pozdrav,danas krecem u operaciju popravke motorica ili poluge na delti.Kod mene je digitalna klima i leva strana uopste ne radi grejanje.Koji bi to bio motoric posto ostalo sve radi.Proslu zimu je sve bilo ok ali sam manjao akumulator a nisam znao da im treba kalibracija.

[Ivan 22259]

Levi mikser (donji od 3 motorica okacenih sa vozacke strane).

[darkman14 6619]

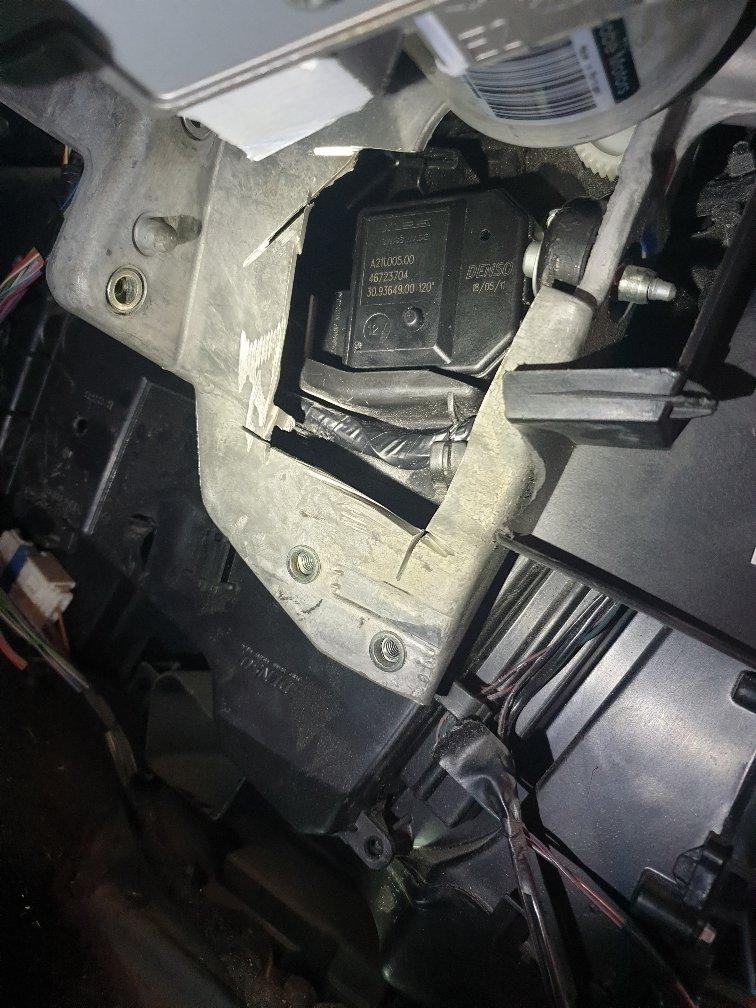

Naleteo na sliku, Delta je u pitanju... Kako iseći nosač table i prići motoriću:





Edited April 15, 2022 by Ivan
Sredjena slika

[Ivan 22259]

To pije vodu samo za vozacki mikser (donji od tri okacena sa vozacke strane).

Kacili smo ranije i kompletan video, kome zatreba, evo ovaj post ispod (mada se iskreno uzasavam ovakvog kasapljenja):

[bglion 401]

Kolega da li znas od ova 3 motorica koji čemu sluzi? Interesuje me srednji

[Mijailović P. 3737]

Uh, malo zam pozaboravljao sve to ali evo našao sam ko zna sveeee....

Naš guru @Ivan je opisao sve do detalja gde god je nešto napisao!

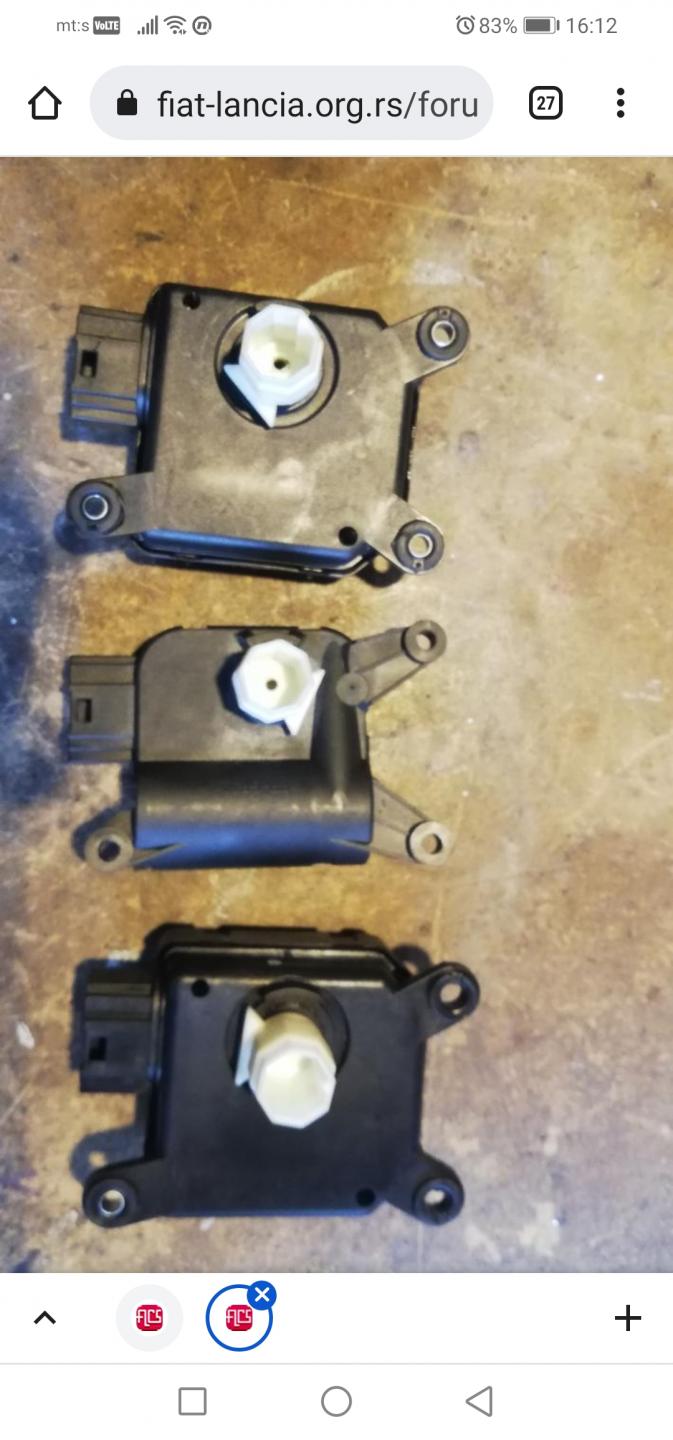

Po slici koju sam ja postavio bi moglo da se zaključi gde je kom aktuatoru mesto iako ja nisam siguran da to ima veze.

[nemanja84bg 2351]

Kakvo ti je ovo pivence bez alkohola , ehhhh mora neki heineken sa petokrakicom da se upuca injektuje za 10h rada

[prijepoljac1991 34]

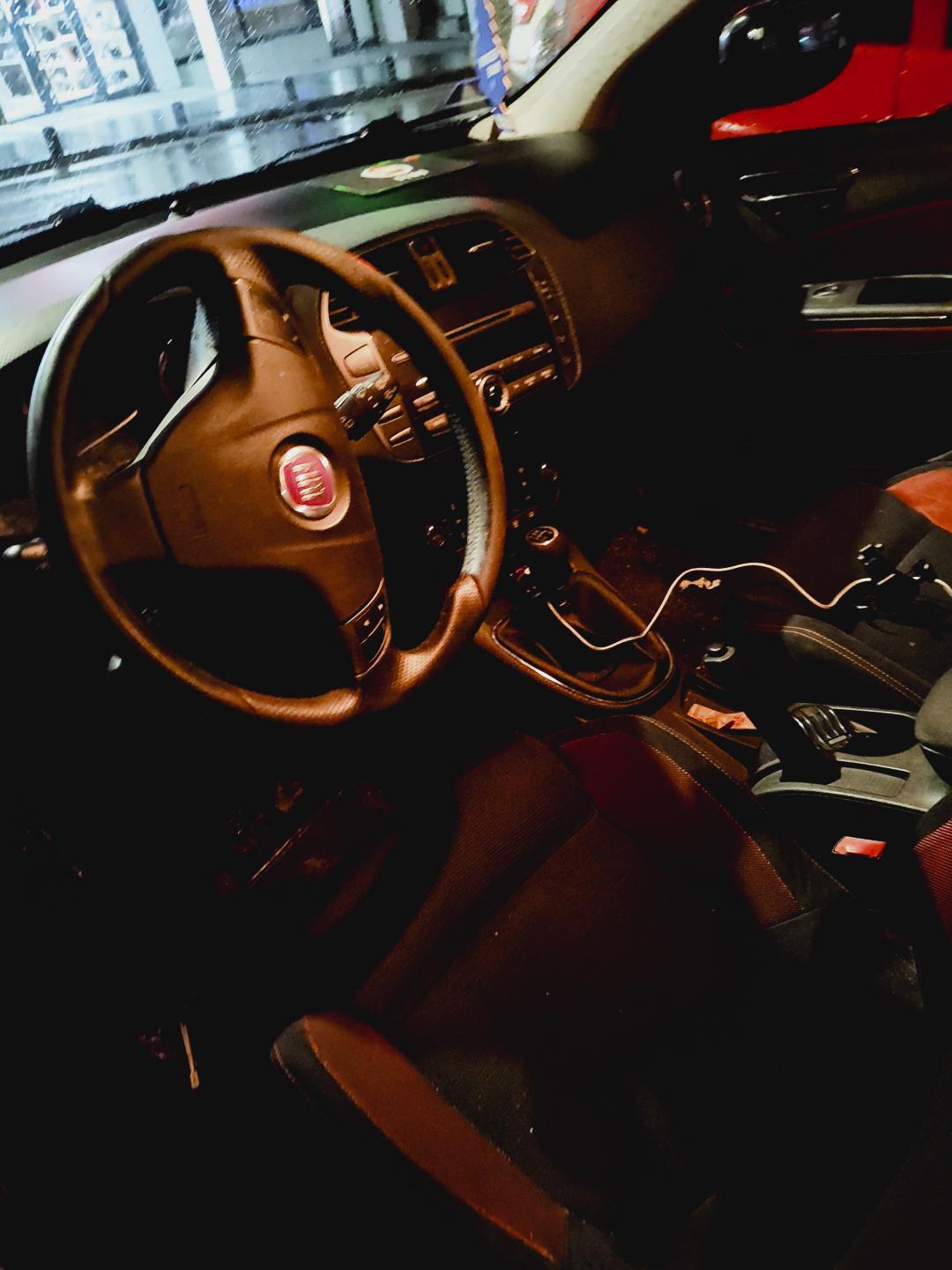

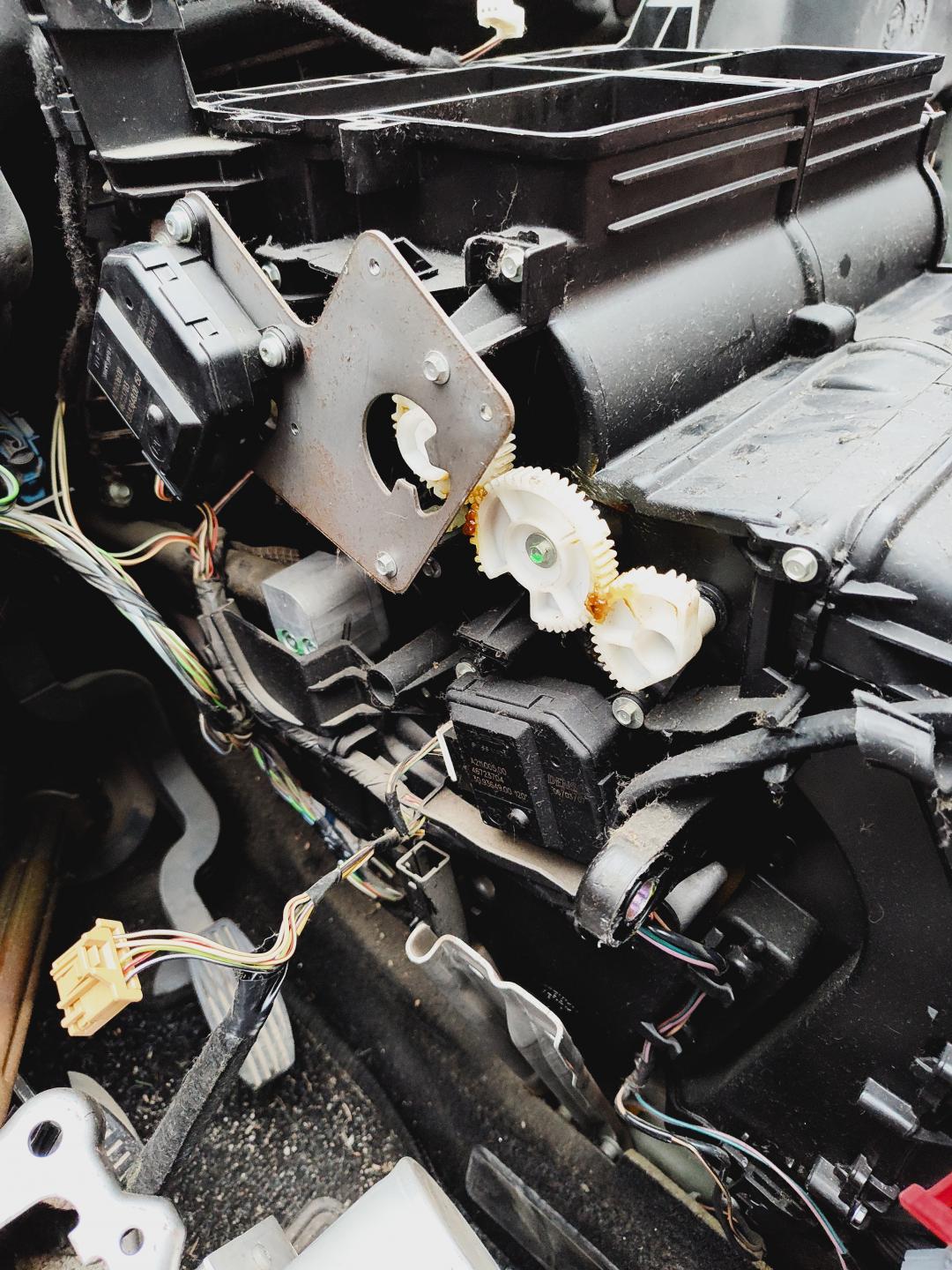

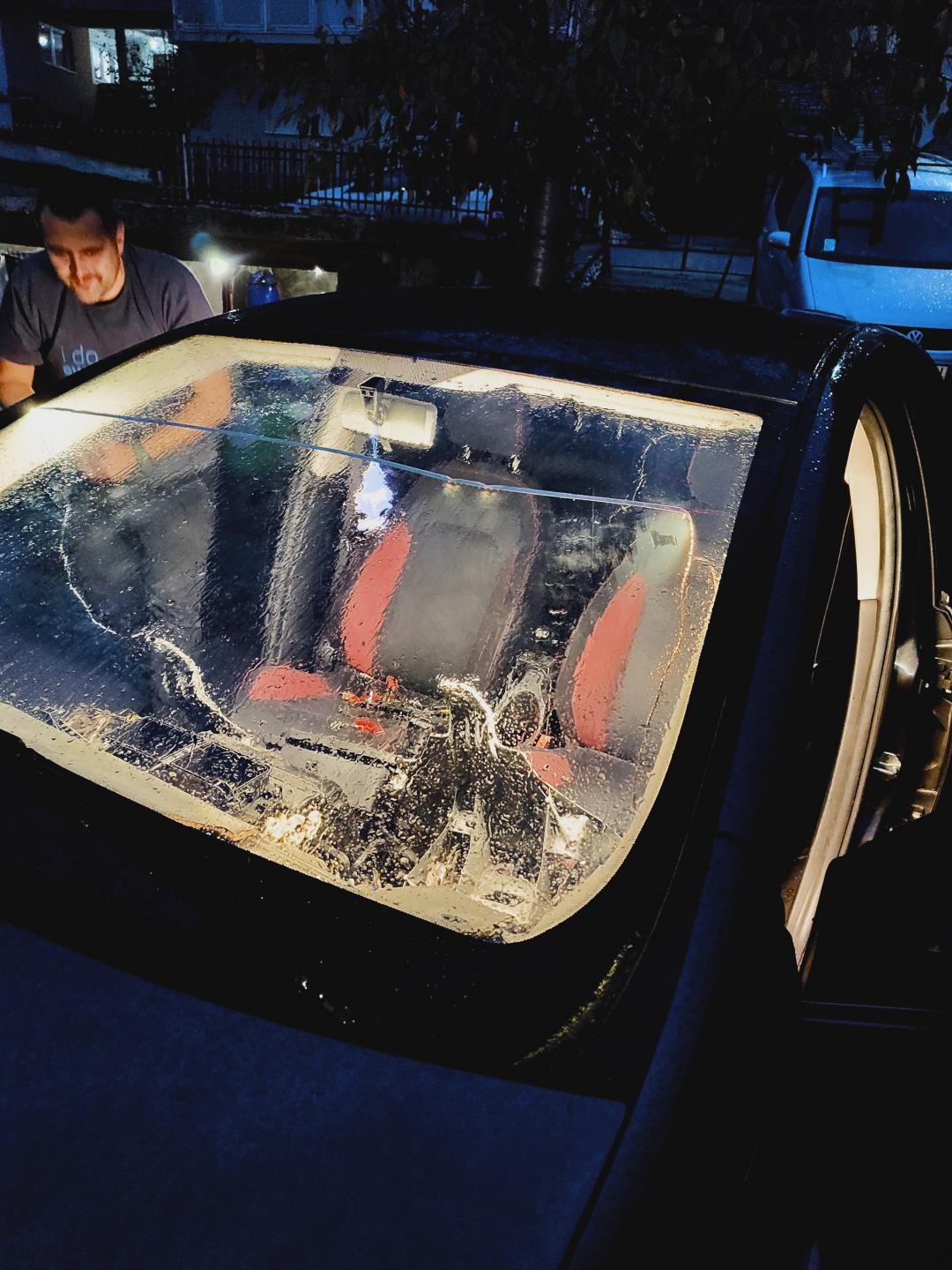

Kratki timelapse zamene plastičnih osovina uz par fotografija. Sve funkcionise kako treba, svih pet osovina je bilo polomljeno. Drugar je radio na svom Bravu i potrajalo je duze, juce smo na mom zamenili za nekih osam sati, sa sve pauzama. Nadam se da vam timelapse biti zanimljiv i da ce se lepo ucitati.



https://vimeo.com/767779188







Edited November 6, 2022 by Ivan
Sredjene slike i format

[Ivan 22259]

Iako je sve odavno apsolvirano jos na Stilu - svaka cast na kolegijalnosti, hvala sto si se setio foruma i postavio slike radova.

A video je super, interesantno je videti  .



Jesi li uzimao onaj komplet set za reparaciju kod ovlascenih ili neka druga varijanta? Znam da su neki radili osovine i na 3D printeru:





Motorici znaci svi ispravni?



Edited November 6, 2022 by Ivan

[Mijailović P. 3737]

@prijepoljac1991

Ne priznajem ako nema viška šurafa.

Inače, sviđa mi se kako to sve lakše ide u društvu.

Bravo!

[prijepoljac1991 34]

Prvo sto mi je palo na pamet je bio forum! Iako sam pretpostavio da su odredjeni clanovi foruma doktorirali ovu problematiku.

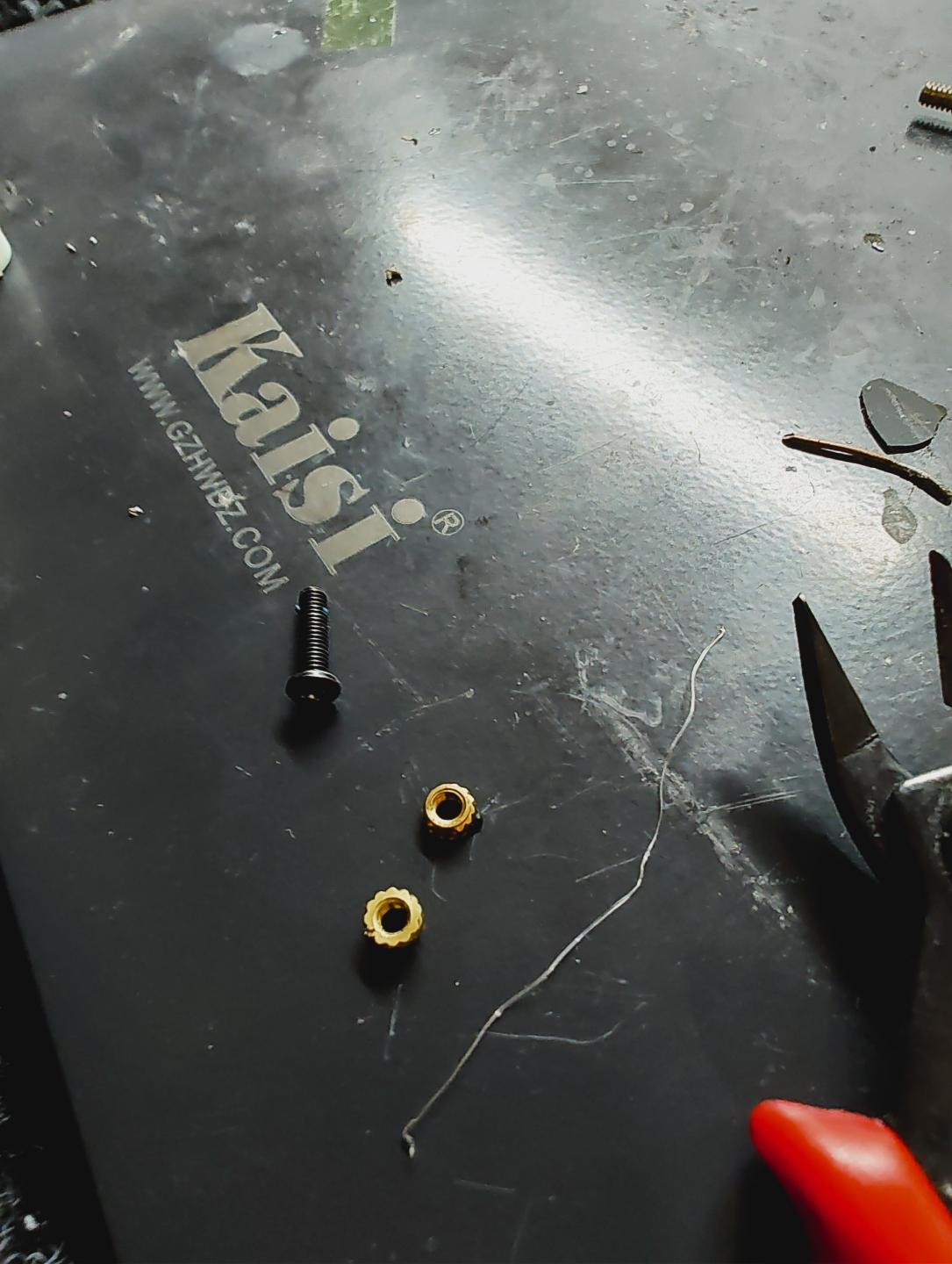

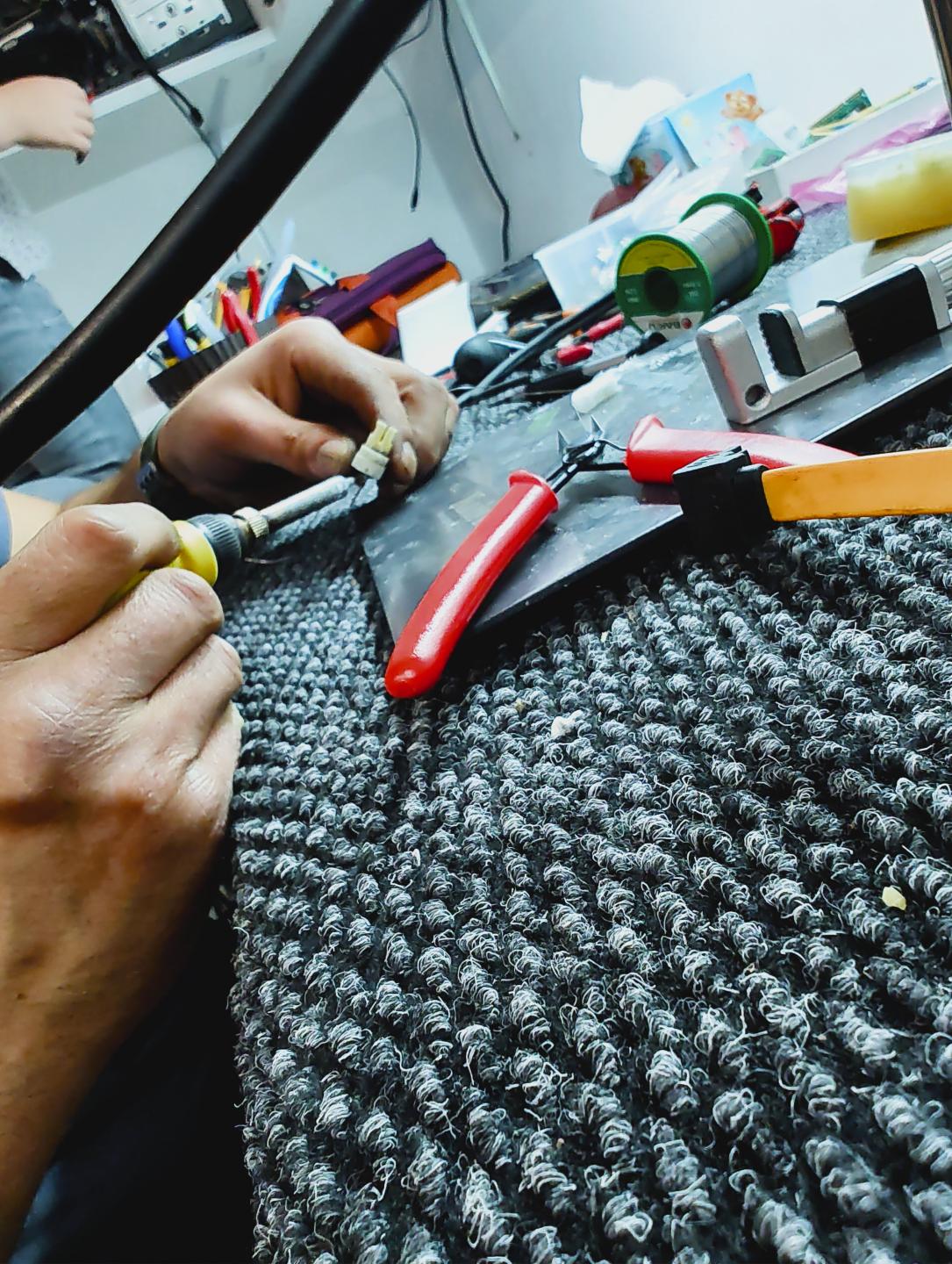

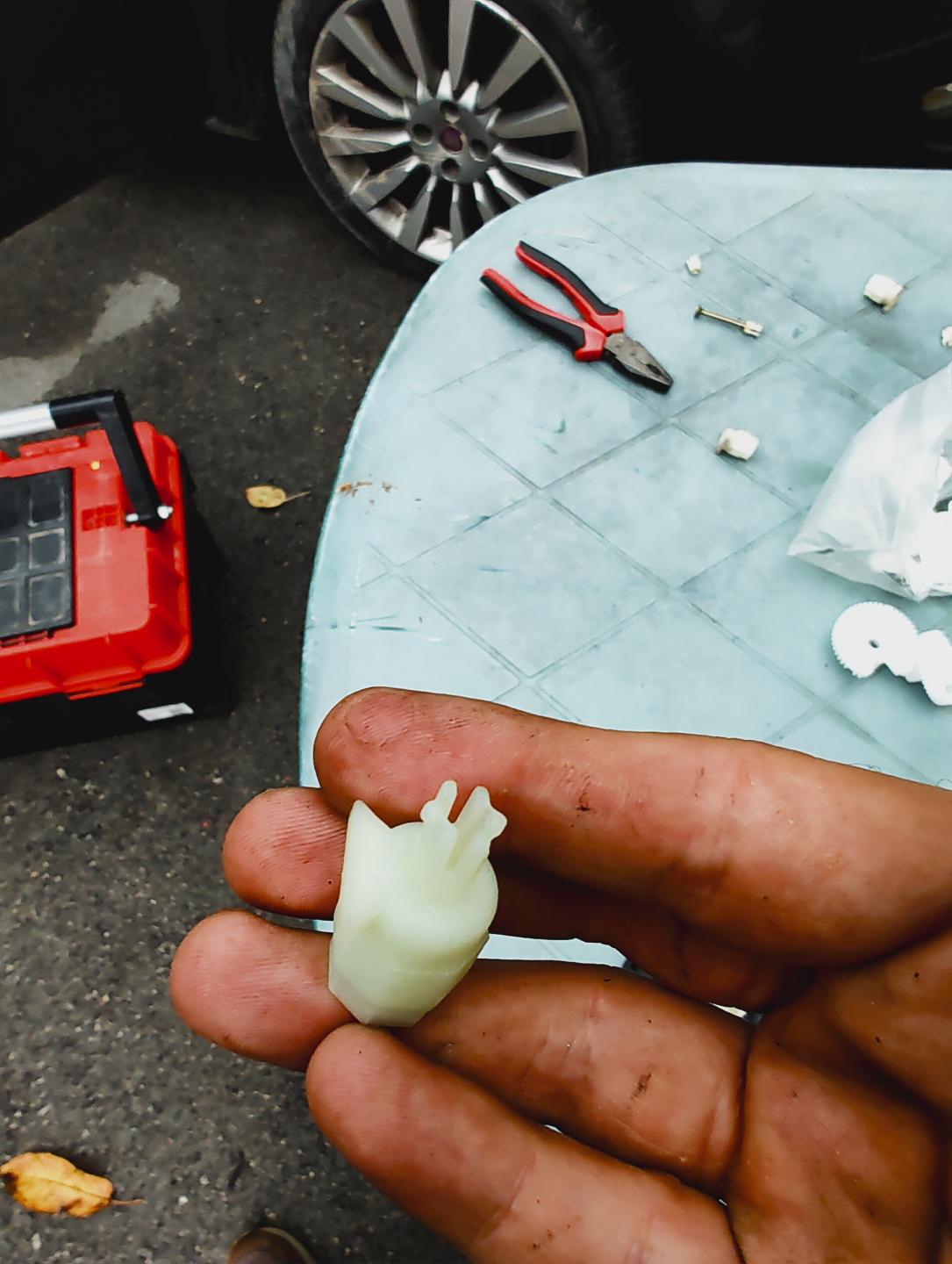

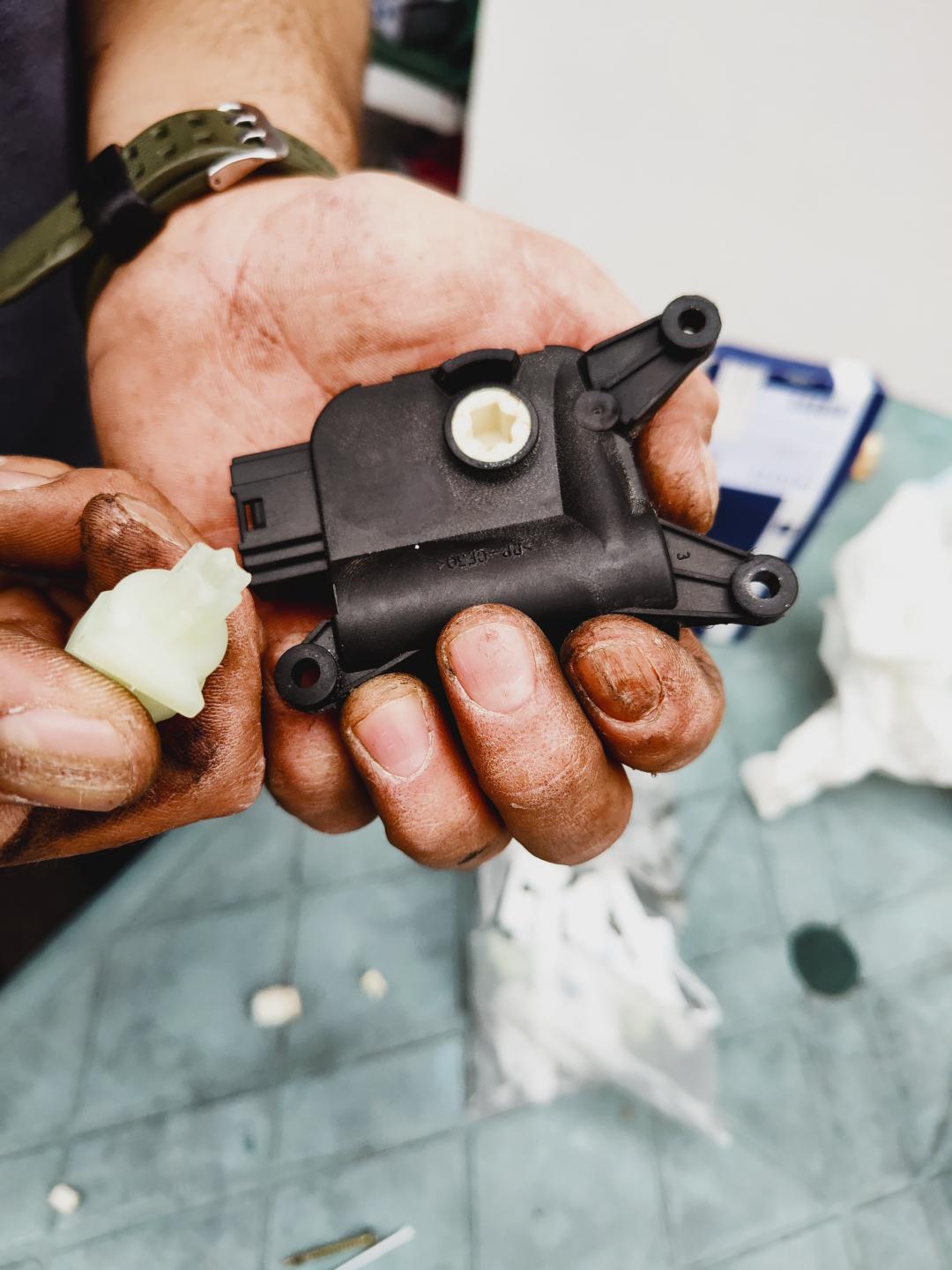

Nama je bio podvig iskreno, pogotovu meni, jer kad sam video sta smo sve skinuli nije mi bilo dobro, ali uz malo paznje moze da se radi. Svi motorici ispravni, sve testirano i radi kako treba. Uzeo sam set mislim kod Bogunovica, mada ova 3D print varijanta deluje super, ne znam samo koliko su dostupni i laki za pronaci 3D modeli. Sto se tice seta koji je dosao, osovina za peti, najkriticniji za izvaditi motorcic nije ukljucena. Tako da smo morali biti malo kreativni, i pitanje je koliko ce nase resenje izdrzati. Naime, kolega je "armirao" postojecu osovinu i zalepio je na stari nastavak, armirao tankim vlaknima zice, i malenim srafom i maticom, i sve to malo zalio plastikom i lepkom. Znam da je malo nestrpljivo resenje ali valjda ce sljakati.



Sto se tice srafova radove moras priznati drugar, imali smo dva srafa viska! ja sam iskreno ocekivao bar pet ali eto. I da, ideja sa timelapse videom je i nama zanimljiv momenat ispala, 8 sati sabijeno u 30ak sekundi, bravistima ce biti zanimljivo da vide naravno.

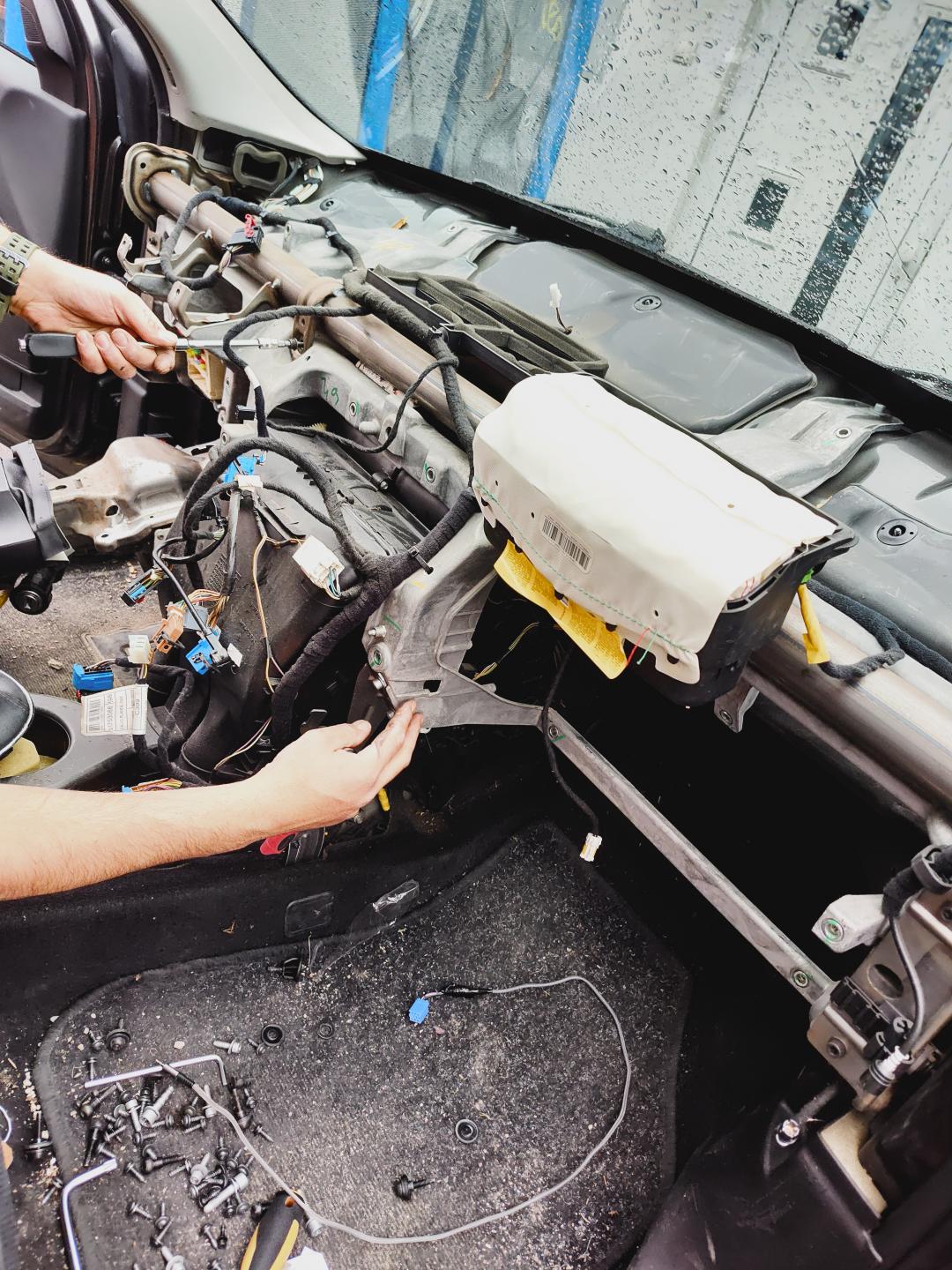

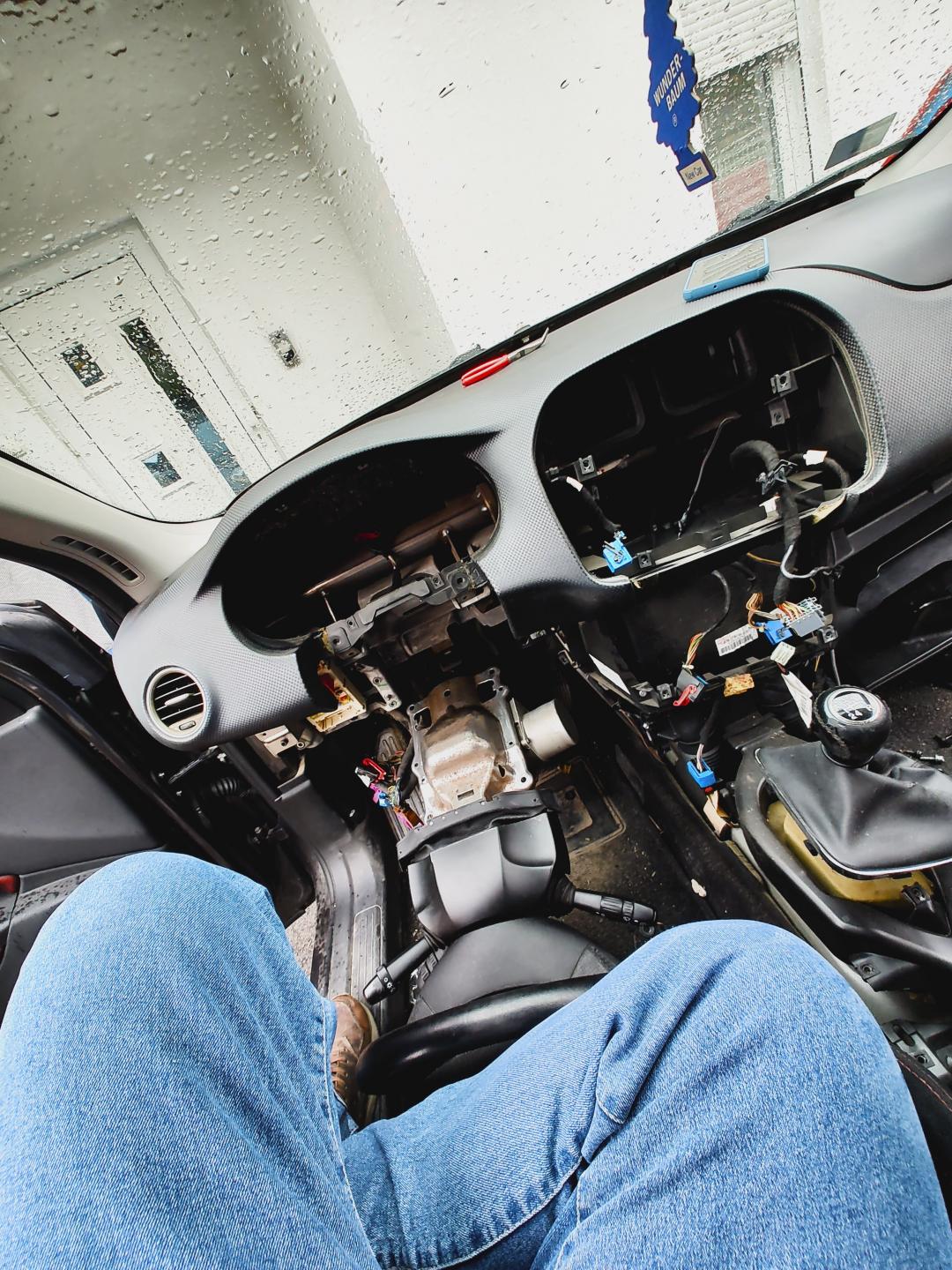

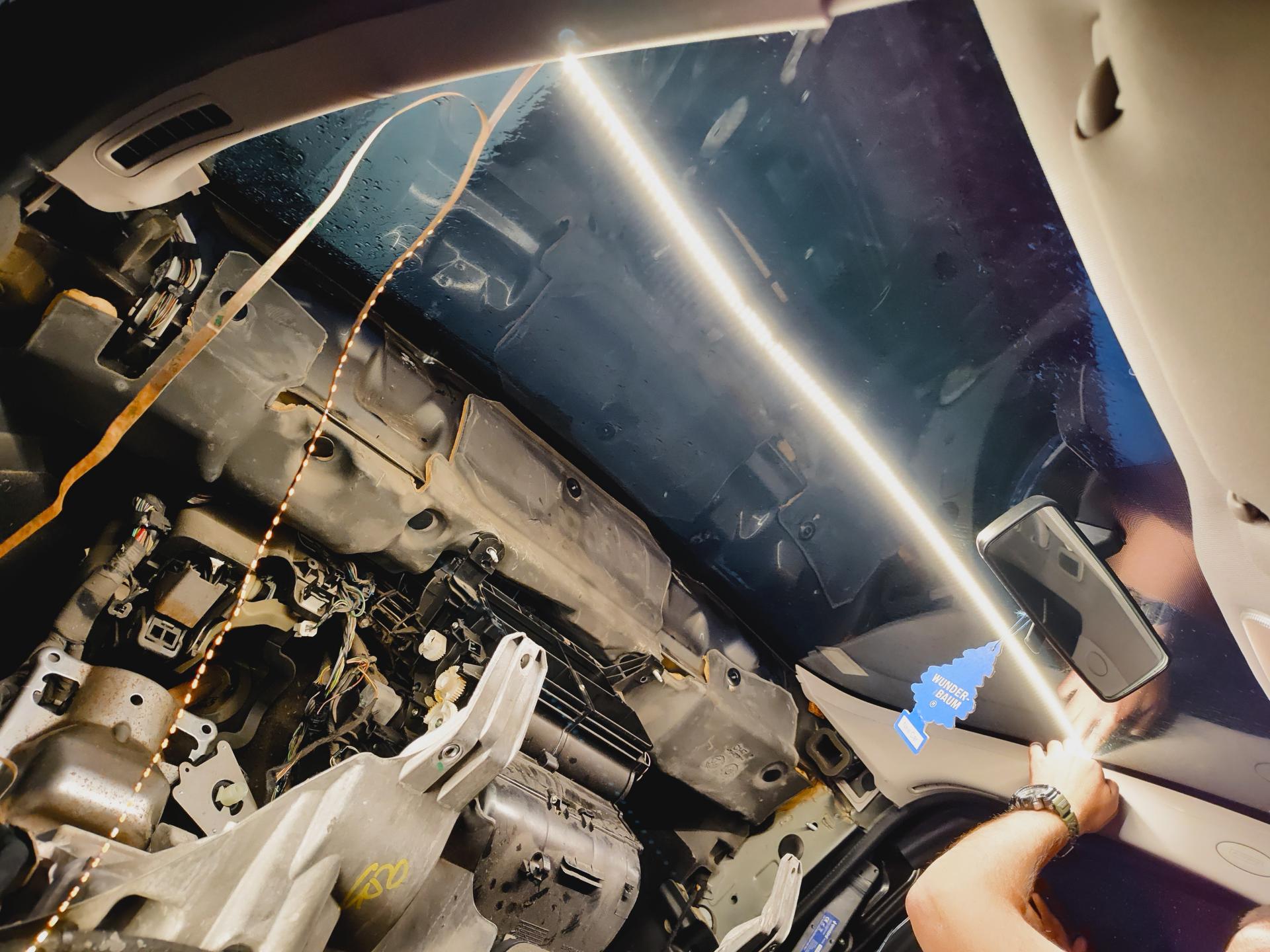

U prilogu jos par fotografija, nadam se da ne spamm-ujem.







Edited November 6, 2022 by Ivan
Sredjene slike i format

[Ivan 22259]

47 minutes ago, prijepoljac1991 said:

ne znam samo koliko su dostupni i laki za pronaci 3D modeli

Drugar iz firme ima privatno 3D stampac, mozes da napravis sve sto ti padne na pamet.

A gomilu stvari imas vec gotovih po netu, samo se preuzme dizajn, importuje i stampa (ne moras sam da se mucis i projektujes).

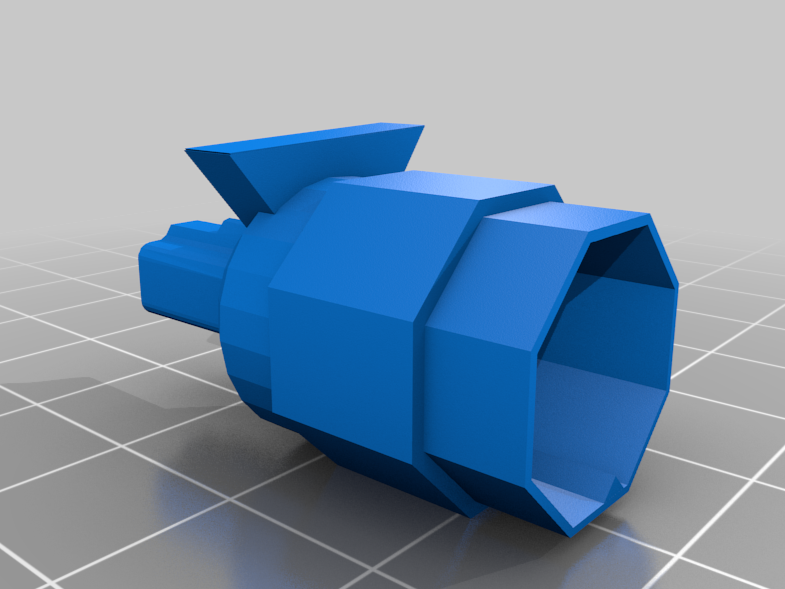

Tih osovinica za Stilo/Bravo/Deltu ima koliko hoces, samo da se odstampa. Ima i bolje odradjenih, ali cisto kao primer:





[vdeki 2]

Pozdrav

Da li neko zna koji je motoric-aktuator u pitanju ako sa vozaceve strane gura samo topao vazduh a sa suvozaceve radi normalno. NA dijagnosici prikazuje gresku B1903 i B1904 (left air mix flap control motor). Dali se mora skidati komplet tabla ili moze drugacije da mu se pridje? jos da napomenem da sve lepo razdvaja (gore, sredina, dole i spolja unutra)

Edited March 15, 2024 by vdeki

[Ivan 22259]

@vdeki

Prvi od 3 motorica sa leve strane (gledajuci ka soferci).

Prvo ide mikser vozacke strane, zatim prebacivanje noge/grudi i na kraju defroster (duvanje na soferku).

Imas na temi kako moze da mu se pridje bez kupusanja cele table. Pa procitaj, pisali smo gomilu puta, a postoji i video.



Edited March 15, 2024 by Ivan

[vdeki 2]

Hvala na odgovoru. Malo sam uplasen od ovih slika kupusanja table pa mi nije bilo jasno.

[Ivan 22259]

Nema na cemu.

@vdeki, evo nije me mrzelo, imas i ovaj moj post, kao i postove ostalih kolega u drugoj temi:

https://www.fiat-lancia.org.rs/forum/index.php?/topic/41104-fiat-stilo-fiat-nuova-bravo-automatska-digitalna-klima/&do=findComment&comment=1682443



[A. Stefan 0]

Pozdrav forumasi. vec sam pisao negde u vezi moje klime na Bravo 2.

Naime, po 3x za 3 godine, puca prokleta plastika na motorcicu, i to samo na vozacevoj strani za toplo hladno.

Sada sam, po 3x kupio opet drugi DENSO motorcic, s tim sto sam odmah onu plastiku sto puca polomio, i zarafio srafcinu da nikad se ne odvoji vise. E sada, kada sam sve instalirao i namestio, problem je sledeci:

Prilikom restartovanja klime AUTO + MONO, dolazi do greske 01. Motorcic ostaje u donjem polozaju uvek, na hladno, i nece uopste da se pomeri na gore. Prilikom resetovanja, motor posto je dole ne ide na dalje, ali kad krene kontra, sve radi normalno i dize klapnu na gore. Kada ode gore, izbaci da ima 1 greska, i klapna ostane gore. Ugasim auto, upalim, klapna ode dole i ostane dole za inat. Da li mozda neko zna u cemu je problem?

p.s Da li mozda na forumu ima autooglasa, prodao bih mog fiata unapred hvala

[Guest root]

Kod mene je problem taj sto na strani suvozaca puse hladan zrak(kad upalim klimu) a na vozacevoj strani topao.Motoric uredno prebacuje puhanje na bilo koja od 3 levela(noge,lice ili pod sofersajbu)

Sada me zanima da li je jedan od 3 motorica zaduzen za taj zrak(topao-hladan) tj da li je samo jedan od njih neispravan?

Postoji li nacin da se ispita koji je u kvaru? Posto ima kupiti polovan.Pa kada nabavim da se i ja usudim ovo promjeniti

lijep pozdrav



Edited April 8, 2024 by root
Skinut nepotreban citat

[Ivan 22259]

@root

Imas dva miksera (za temperaturu, tj. toplo-hladno). Po jedan sa vozacke i suvozacke strane (posto je naravno klima dvozonska).

Ako zadata temperatura na nekoj od strana ne prati komande, znaci da je mikser sa te strane u problemu.

Posto pominjes da je u pitanju vozacka strana, onda je u pitanju prvi motoric (od tri sa leve strane) u nizu, da kazemo najblizi rucnoj kocnici. Drugi u nizu je smer duvanja, grudi/noge. A treci u nizu je defroster, tj. duvanje na soferku.

(Ako je u pitanju suvozacka strana, postoji samo jedan jedini motoric, mikser suvozacke strane).

Kompletan rad motorica, korake i uglove pomeranja mozes naravno da ispratis dijagnostikom.

PS: Pored motorica, proveri da nije pukla osovinica koja povezuje aktuator i klapnu.

[Losmi xD 0]

On 11/6/2022 at 1:31 PM, prijepoljac1991 said:

Kratki timelapse zamene plastičnih osovina uz par fotografija. Sve funkcionise kako treba, svih pet osovina je bilo polomljeno. Drugar je radio na svom Bravu i potrajalo je duze, juce smo na mom zamenili za nekih osam sati, sa sve pauzama. Nadam se da vam timelapse biti zanimljiv i da ce se lepo ucitati.



https://vimeo.com/767779188







Reci mi samo dal je realno da sve mora da se skine ?

[ostoja 770]

Realno je. I da nisi imao drugara realno je da bi ti neko uzeo bar 100e za ovaj posao, verovatno i vise (+delovi na to).

Edited April 18, 2024 by ostoja

[Ivan 22259]

Sta realno, ovo bre @Mijailović P. omlati i vrati dok si rekao keks.

I to se ustosio, bez viska srafovske robe  .
