Fiat / Lancia / Alfa dijagnostika - adapteri, softver i primena (by Banetv)

[wireshark 8]

Hvala na odgovoru to je bas to

[Ivan 16034]

@wireshark

Nema na cemu, naravno.

Evo spojio sam nepotrebno otvorenu temu, sa postojecom o dijagnostici (interfejsima, softverima,...).

Pisemo deceniju i kusur unazad, pa slobodno iscitaj bar novije postove. Videces vec koji interfejsi su potrebni za koje modele i module na vozilima (uglavnom posao radi ELM327, uz dodatne adaptere), kako se interfejsi instaliraju, gde se mogu kupiti, kako instalirati i koristiti MES dijagnosticki softver, itd... Tako da gomilu stvari kasnije mozes da uradis i sam.

[Tomislav Svelec 0]

Poštovani,

molio bih za pomoć oko povezivanja auto dijagnostičkog softvera na FIAT Punto 2013. godište (to bi trebalo da je poslednja verzija Grande Punta). U pitanju je FIAT EcuScan v2.6 registrovana preko laptopa Lenovo b575e  64 bitne mašine sa dual boot Windows XP 32-bit i Windows 7 64-bit, pokušao sam da se povežem na oba OS ali neće, prijavljuje grešku timed out ili can not configure COM ports. Na attachment-u može da se vidi koji je tip OBD II konektora sa 4 položajnim preklopnikom a sa druge strane je veza sa PC-em preko USB-a. Imam i CD sa drajverima ali nijedan nije hteo da radi sa postojećim OBD II konektorom. Možda sam pogrešio prilikom instalacije nešto, mislim da je ovaj mini CD došao sa konektorom, u attachment-u se može videti spisak fajlova...

Kolega koji mi je pozajmio dijagnostiku rekao je da je u pitanju ELM 327 v1.3+ uređaj, vidi se u attachment-u. Ni posle 2 minuta nema konekcije sa automobilom bez obzira na kojem od 4 položaja preklopnika je povezan laptop sa kolima...

Kako to uspešno povezati?







Edited September 15, 2022 by Ivan
Spojeno, sredjene slike

[Ivan 16034]

1 hour ago, Tomislav Svelec said:

Kolega koji mi je pozajmio dijagnostiku rekao je da je u pitanju ELM 327 v1.3+ uređaj

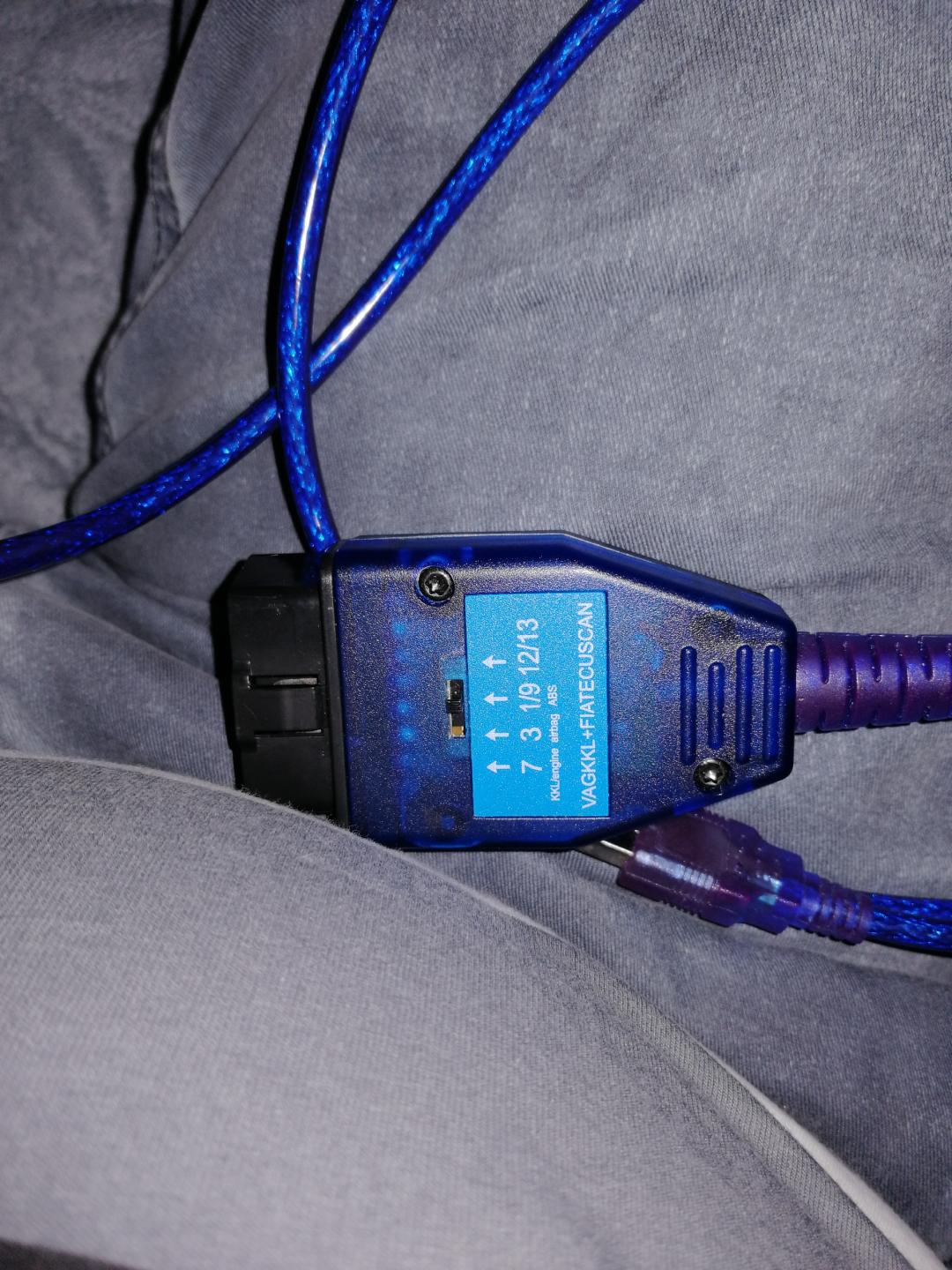

Koliko vidim sa tvoje slike, u pitanju nije uopste ELM, nego KKL interface sa jumperom u 4 polozaja (engine, airbag, ABS)?

KKL je isao na Fiate starijih generacija sa kraja proslog i pocetka ovog veka, vec od Nuova Bravo i GP se uveliko preslo na ELM327.

Tvoj auto je Punto MY12 (znaci ni Grande Punto ni Punto Evo, kada budes gledao u listama). Tako da ce ti trebati obavezno ELM327 adapter, ali ces sa njim (sto se Punta MY12 konkretno tice) zavisno od verzije auta moci da pristupis uglavnom samo motornom kompu. Za sve ostale module, bice ti potreban i dodatni zuti adapter.

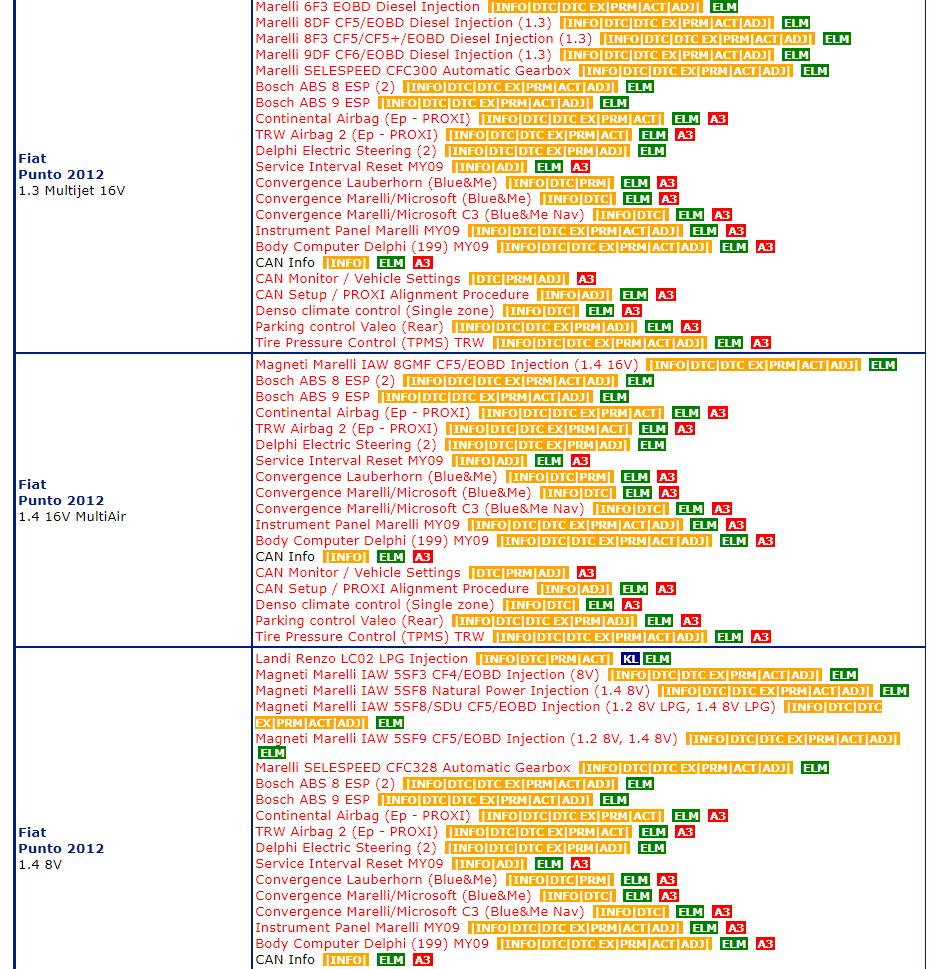

Sve to mozes i sam da vidis na MES sajtu, u listi podrzanih vozila: https://www.multiecuscan.net/SupportedVehiclesList.aspx





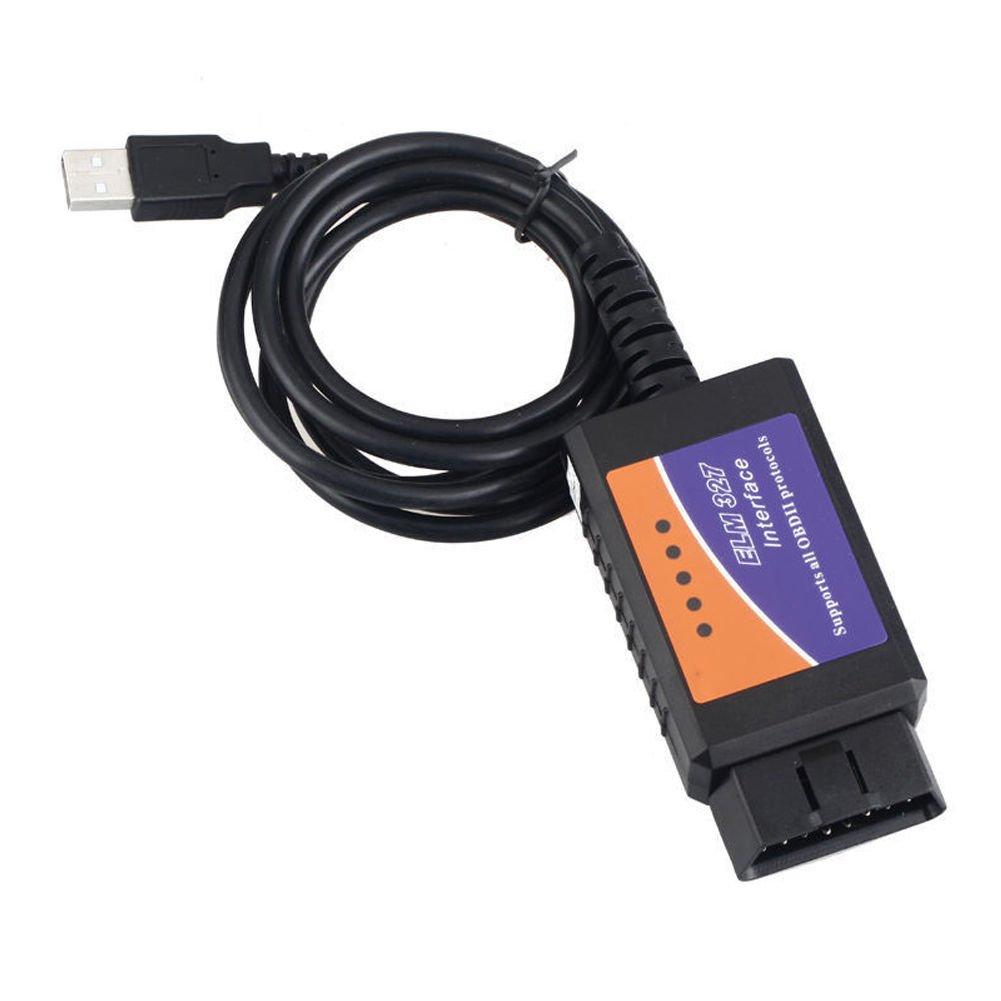

Zelena ELM ikonica znaci da ti je za taj modul potreban ELM327 interfejs. Uvek preporucujem standardni zicni (ne Bluetooth), pogotovo ako se rade neke duze procedure, Proxy Alignment i sl. (zbog stabilnosti veze):

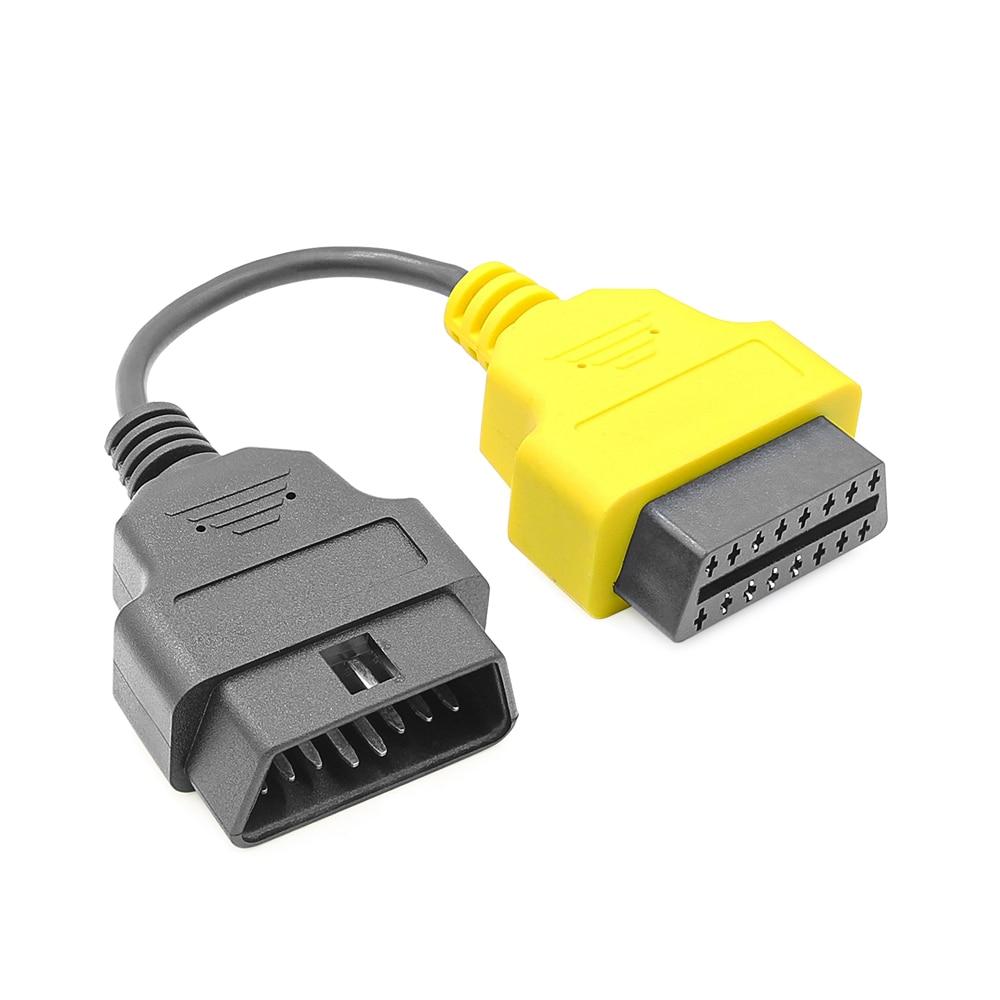

A crvena ikonica A3 na listi, oznacava da ti je (uz podrazumevani ELM327) potreban i dodatni zuti adapter za konkretan modul:





Narandzastim su ti oznacene funkcije koje sa tom kombinacijom interfejsa/adaptera mozes da uradis - iscitavanje identifikacionih podataka konkretnog modula, iscitavanje i brisanje gresaka, iscitavanje parametara, startovanje i test aktuatora ili procedure podesavanja.

Kao sto vidis, ni pored jednog modula za Punto MY12 ne stoji plava oznaka KL - koja oznacava KKL interfejs kojim trenutno pokusavate da povezete.



Takodje bih ti savetovao da umesto tog arhaicnog Fiat ECUScan 2.6 (koji je jedna od prvih verzija jos iz 2010., znaci znatno starija cak i od auta na koji pokusavas da kacis) - predjes na Multi ECUScan (MES) i to bar na verziju 4.6 ili visu (4.6 je iz 2020., licno ga koristim), jer je uradjena gomila izmena:

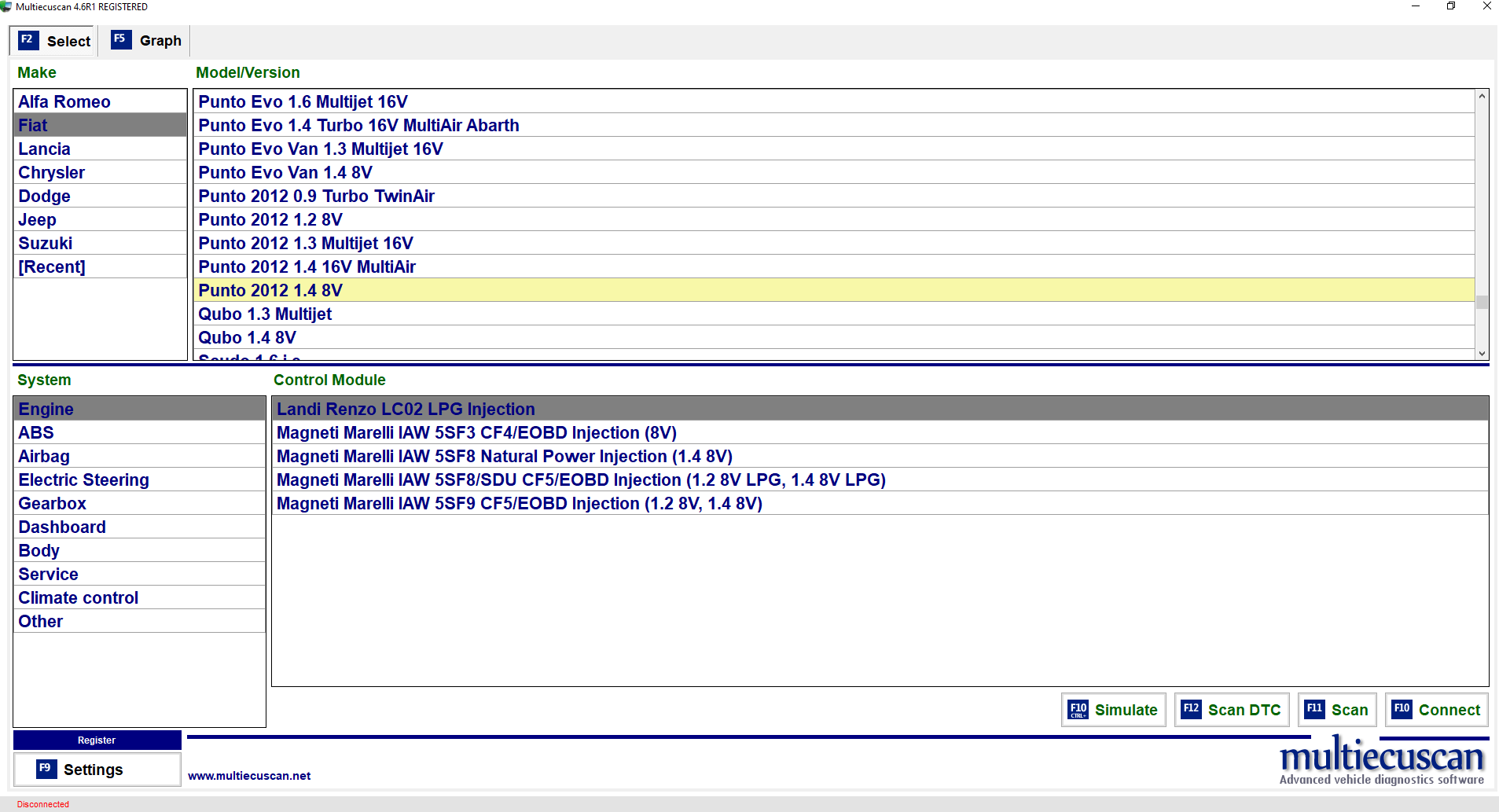

Instaliraj prvo sam ELM327 na komp, treba da ga vidis kao COM port. Drivere lako mozes da nadjes po netu. Onda sa zvanicnog MES sajta skini neku od poslednjih stabilnih verzija, o aktiviranju necu ovde. Kada to uradis, treba da u gornjem levom uglu prozora aplikacije dobijes natpis Registered (kao na ovom mom PrintScreen iznad). Odes u Settings, izaberes ELM327 interfejs i podesis dodeljeni COM port koji si procitao iz Device Managera. Uradis test konekcije i ako je to OK, ides odmah na povezivanje sa autom. Novije MES verzije imaju i Test mode, pa dosta stvari moze da se pogleda i bez kacenja na sam auto.



@Tomislav Svelec

PS: Nepotrebno otvorena tema spojena je sa postojecom. Tako da i na prethodnim stranama mozes da procitas gomilu korisnih stvari apropo dijagnostike.



Edited September 15, 2022 by Ivan

[Tomislav Svelec 0]

Hvala puno na informacijama.



Edited September 16, 2022 by Ivan
Ne citiraj prethodni post

[virke 72]

Da li neko moze da postavi link gde kupiti USB ELM 327 sa PIC18F25K80 chipom? AliExpress pozeljno zbog cene

[stex_pb 475]

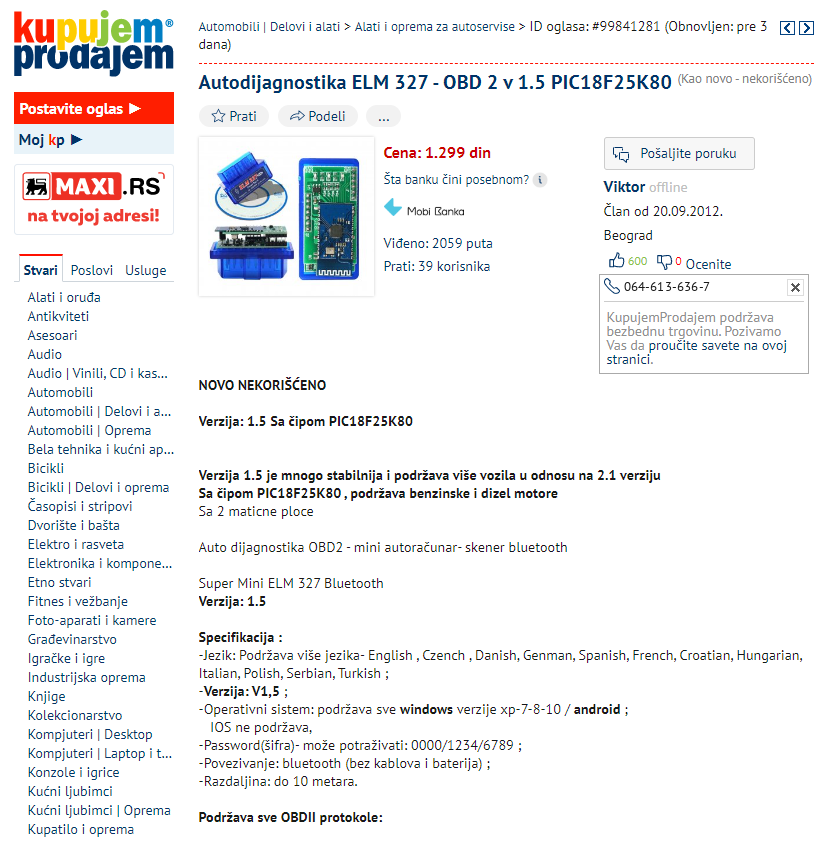

Evo prvi na koji sam naleteo na Kupujem prodajem:
https://www.kupujemprodajem.com/automobili-delovi-i-alati/alati-i-oprema-za-autoservise/autodijagnostika-elm-327-obd-2-v-1-5-pic18f25k80/oglas/99841281?filter_id=1979197314





Edited September 27, 2022 by Ivan
Dodat PrintScreen

[virke 72]

Takav je na AliExpresu 3-4 dolara Video sam taj, neko je vec postavio na nekoj od prethodnih stranica ali hvala u svakom slucaju.

Ja hocu USB verziju, kazu da su te wi-fi,bluetoth bacanje para.

Iz nekog razloga je taj na USB najskuplji sto mi nema neke logike ali ajd



[stex_pb 475]

Prosto, metar usb kabla košta više nego BT pločica. Nisam na Aliju odavno video da je nešto tako jeftino a da nema poštarinu.

Ja imam verziju sa BT i generalno nisam zadovoljan jer mi se gubi COM Port, ali nisam utvrdio da li je do mog računara ili do samog ELM-a.

Edited September 27, 2022 by stex_pb

[virke 72]

10 hours ago, stex_pb said:

Nisam na Aliju odavno video da je nešto tako jeftino a da nema poštarinu.

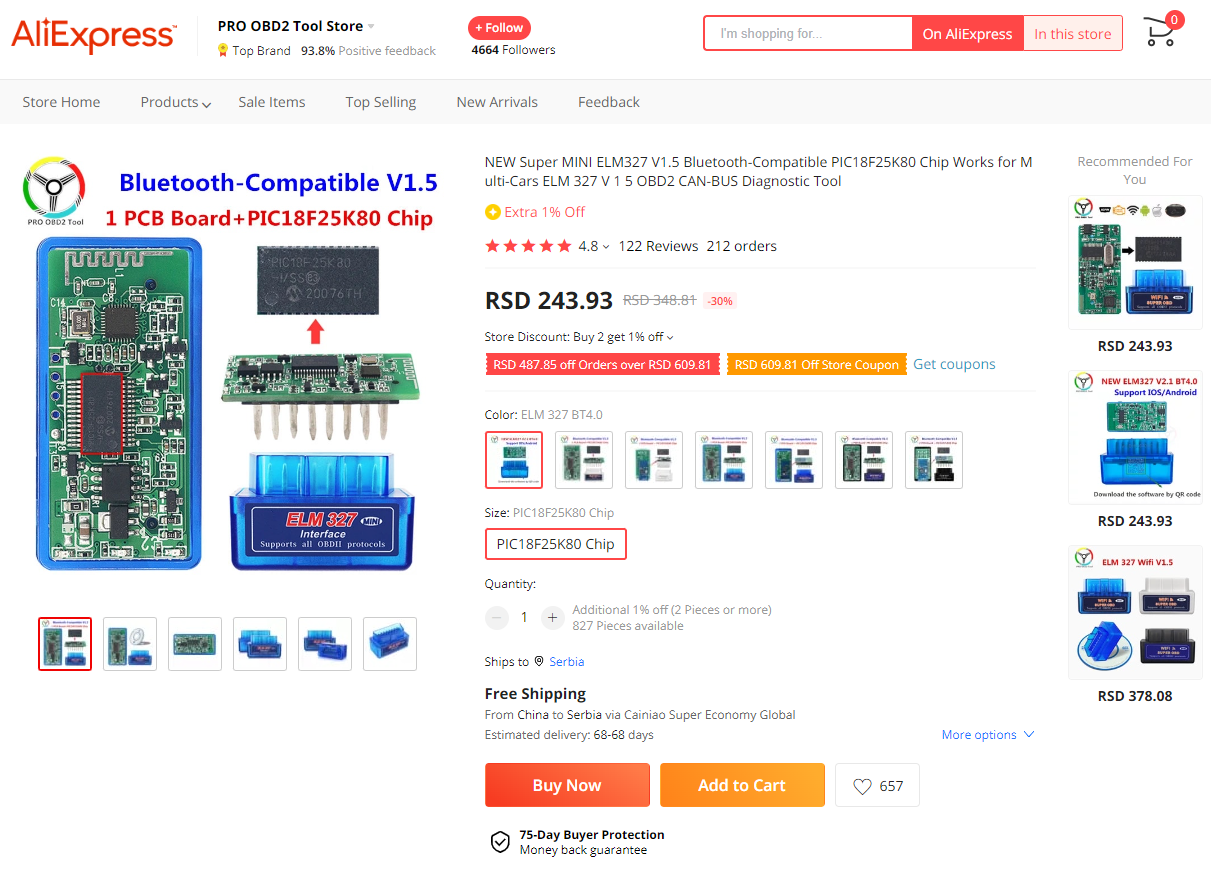

Evo npr ovo: AliExpress ELM327 BT





Edited September 28, 2022 by Ivan
Dodat PrintScreen, sredjen link

[MiloshBg 676]

@virke

koliko vidim i taj je bluetooth samo

[virke 72]

Jeste. To sam stavio kao odgovor na post kolege. Sto bi dao neko 1200rsd kad moze da prodje jeftinije pod uslovom da mu se ne zuri

[sibonios 43]

https://www.aliexpress.com/item/32865203611.html?spm=a2g0o.productlist.0.0.41ca14d6tRa2Qr&algo_pvid=4978df4c-1efd-4002-84a8-cbd810b602b3&algo_exp_id=4978df4c-1efd-4002-84a8-cbd810b602b3-37&pdp_ext_f={"sku_id"%3A"65409302290"}&pdp_npi=2%40dis!EUR!10.75!8.6!!!!!%40210318be16644753029678495e7aa8!65409302290!sea&curPageLogUid=ObLPCMF1lOqy

[stex_pb 475]

@siboniosodmah sam ga poručio, nek stoji

[Ivan 16034]

@stex_pb

Uzmi odmah i zuti adapter. Na Puntu ti treba za maltene sve module (ELM327+zuti). Sem za motorni komp, koliko se secam.

Inace, posto sam koristio gomilu ovih ELM - kad ih uzmes u ruku, vidi se koliko su kvalitetnije uradjeni oni koje nas Dovla podaje (obd2.rs), evidentno deblji i kvalitetniji kablovi... U odnosu na ove jeftine sa Alija, koji opet vrse posao.

[stex_pb 475]

@Ivanimam negde zuti adapter. Nisam ga nikad koristio, ja sam pristupao na Body sa ELM bezicni bez njega, nego mi se gubi virtual Com Port pa se kida veza. Ipak vise volim kablovsku konekciju i pravi port.


Edited September 30, 2022 by stex_pb

[Ivan 16034]

Apsolutno se slazem, koristim uvek zicni USB ELM, u kombinaciji sa laptopom (MES). Bezicni jedino za neku zaje*anciju ili pracenje parametara preko telefona.

[jovan1 0]

Poštovanje svima,



Pošto vidim da je ova tema aktivna i “živa” odlučio sam da vam se javim sa pitanjem, pa možda ako je neko imao isti problem može da mi pomogne. Naime imam kombi Fiat Ducato X290 2.3, na sajtu MES-a piše da se za njega koriste elm i žuti adapter, meni treba samo za brisanje grešaka i skidanje limita (motorni kompjuter) tako da sam kupio samo elm327. Kupio sam verziju sa kablom sa aliexpressa, verzija 1.5. MES koji koristim je 4.6 “registrovan” (probao i sa free 5.0 verzijom, isti problem) . Imam problem u konekciji, tj moja pretpostavka je da je problem u drajverima. Razne drajvere sam instalirao, Microsoftov fabrički, sa cd-a od kineza, skidao sa neta nekoliko različitih, ali ne uspevam da dobijem OK u test-u unutar MES podešavanja. Dobijao sam greške: “Access to the port COM 3 is denied”, ATZ timed out, will not connect to any can. Pritom najviše su mi se pojavljivale prve dve, ova poslednja samo jednom i tada se u kabl u device manager-u vodio kao QBD čini mi se, ne znam sa kojim drajverom sam uspeo tu grešku da napravim ali mi se čini da sam tad bio najbliži haha. Menjao COM 3 na COM 2, menjao brzine sa 38400 na 9600 i u MES i Device Manager. Nisam uspeo ništa da uradim. Windows 10 koristim.


Da li neko ima drajver koji radi sa ovim elm327 v1.5? I ako bi mogao da podeli, ili da mi kaže odakle da preuzmem. Probao sam i sa FTDI najnovijim drajverima ali bezuspešno. Nisam neki noob, živim od IT-a i imam iskustva sa raznim auto-dijagnostikama (VAG VCDS, BMW INPA,NCSEXPERT, ISTA) ali ovo me je skroz dotuklo da ne znam šta da radim.


Unapred hvala na pomoći!
Jovan

[Ivan 16034]

@jovan1

Kao prvo, pozdrav i dobrodoslica na forum.

Da pokusam da pomognem, koristim takodje ELM327 v1.5, u kombinaciji sa MES 4.6 R1, na Win 10.

Poslao sam ti upravo na PM sve drivere koje imam za ELM327, samo skini sa WeTransfer linka.

Od sve te gomile koju sam ti poslao, meni od pocetka posao odlicno radi (za pomenuti Win 10 Pro) ovaj driver:

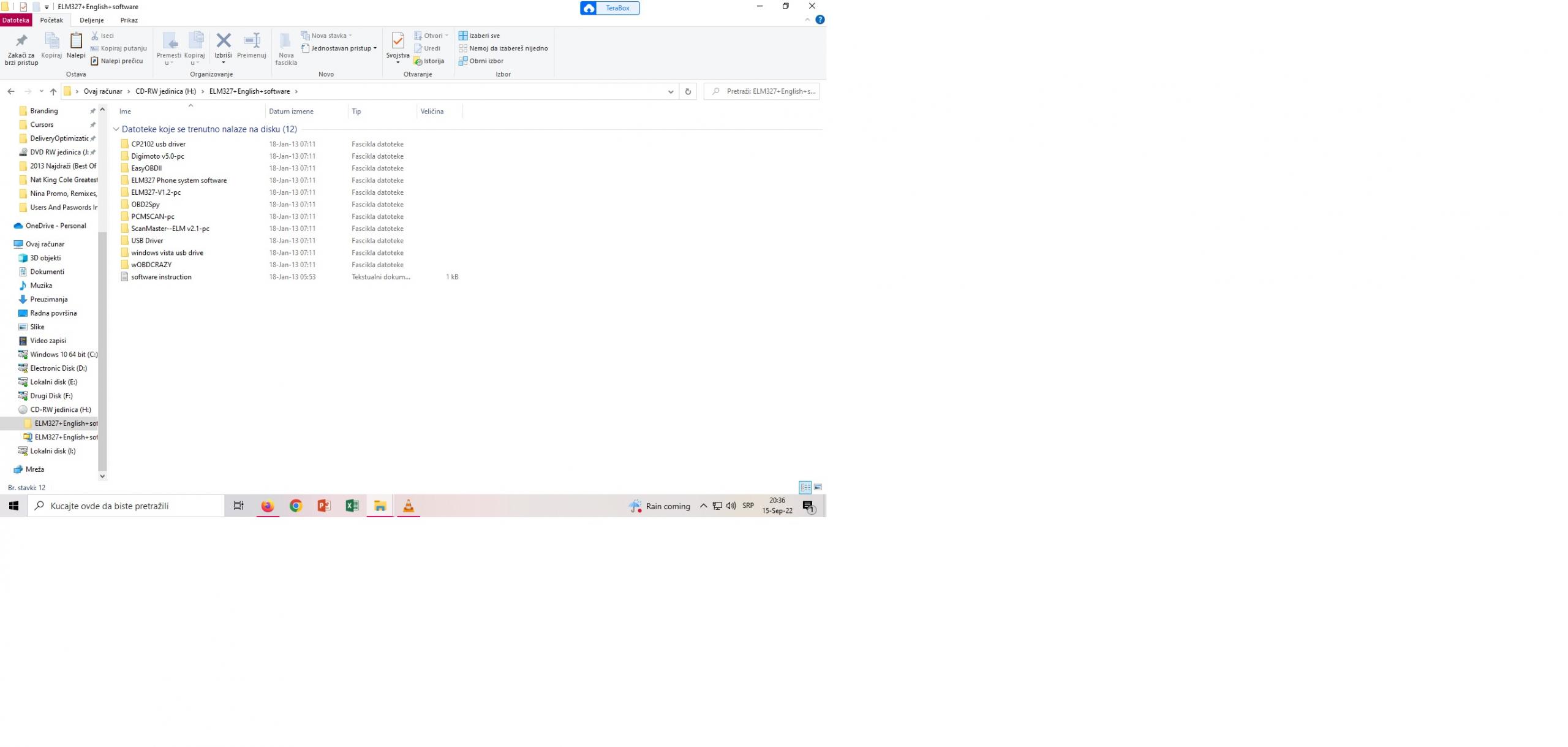

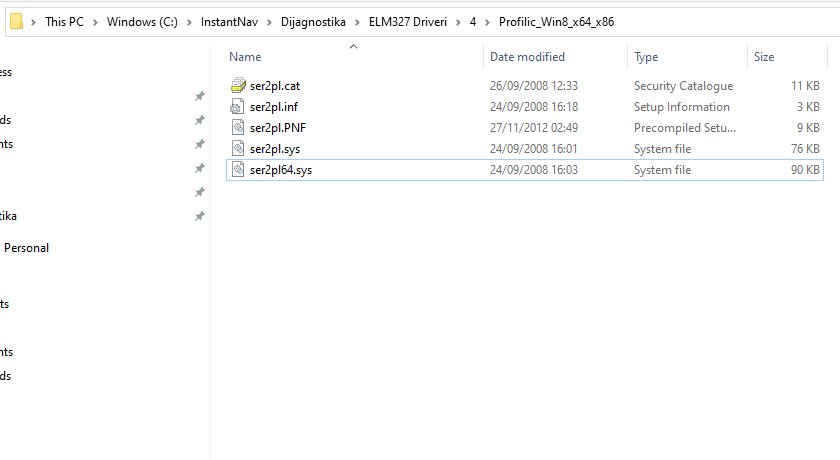

Kada download-ujes ovo sto sam ti poslao, nalazi se u folderu "4", podfolder "Profilic_Win8_x64_x86":

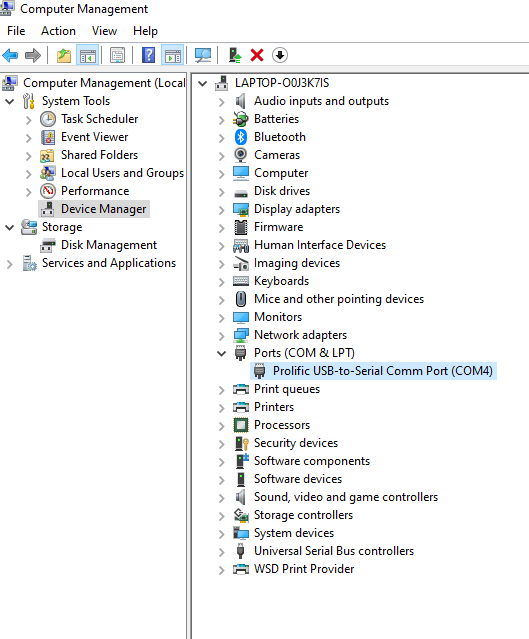

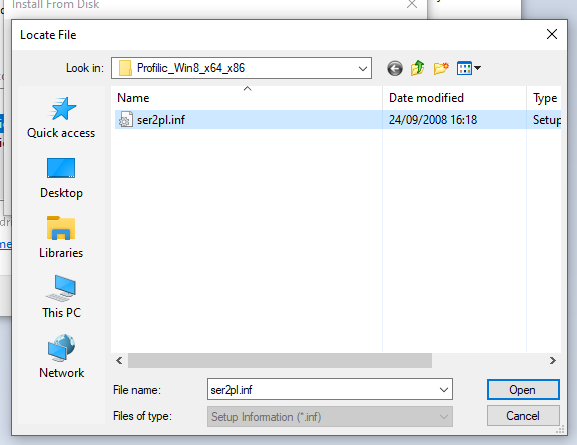

Kada sve instaliras, ELM327 treba da vidis kao "Profilic USB", sa dodeljenim brojem COM porta:

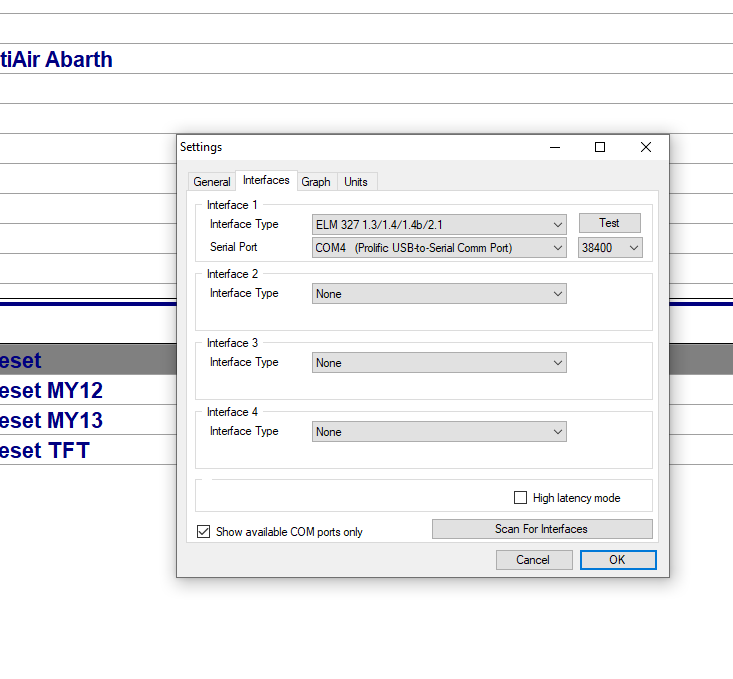

Zakacis ELM327, pokrenes MES i uneses taj COM port (koji ti vec bude izgenerisan) u podesavanja, sa sledecim parametrima:

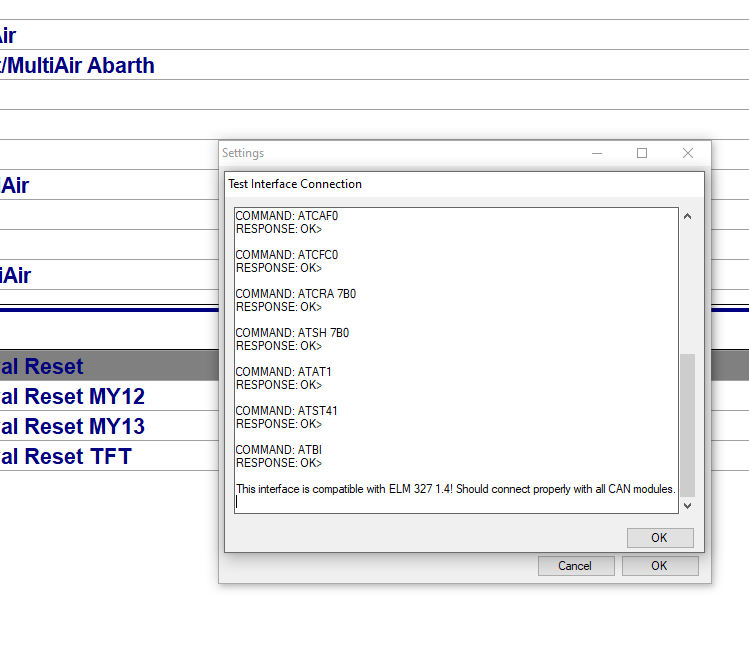

Kada uradis test konekcije, trebalo bi da dobijes ovaj ekran, gde se kaze da je moguca komunikacija sa CAN modulima.

U tom slucaju, na mom ELM327 sija poslednja crvena lampica (sve dok se ne uradi sledeci korak i konkretno povezivanje na neki od modula auta):





Javi sta si uradio i treba li dalje pomoci, pozdrav.



Edited October 4, 2022 by Ivan

[jovan1 0]

@Ivan

Ivane hvala ti na dobrodošlici, i na ovako detaljnom odgovoru! Čim dođem kući isprobavam, pa javljam šta sam uradio. Još jednom hvala na trudu!



[Pera71 13]

Poštovanje,pratim već prilično ove forume pa me interesuje,ne mogu nigde da nadjem u odgovorima,za Fiat Cromu 1.9mjt88kw (2006 god)gde se može nabaviti azururana mapa za ecu koja bi mi nadam se rešila problem sa prvim paljenjem?Posedujem Galetto 1260 i uspeo sam preko njega skinuti na laptop postojeći softwer-mapu ecu...hvala unapred

[mlnmnc 8]

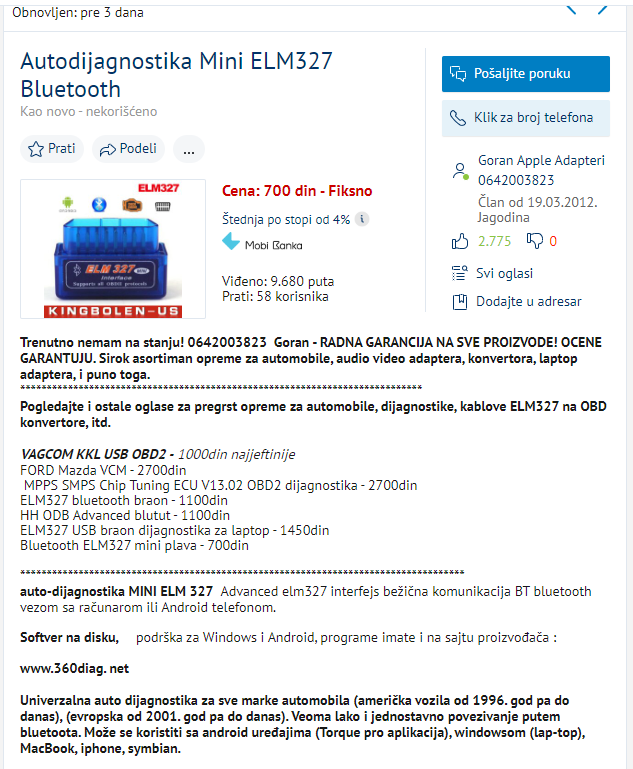

Može li se na telefonu instalirati aplikacija, pošto planiram da je kupim jer vidim da nije nešto skupa? I da li je ovo sve što treba da kupim?
https://novi.kupujemprodajem.com/automobili-delovi-i-alati/alati-i-oprema-za-autoservise/autodijagnostika-mini-elm327-bluetooth/oglas/38981690





Edited November 1, 2022 by Ivan
Prebaceno, dodat PrintScreen

[endbringer 14]

Ja koristim alfaobd i odlična je.

Sent from my MI 9 using Tapatalk

[Ivan 16034]

On 11/1/2022 at 9:44 AM, mlnmnc said:

I da li je ovo sve što treba da kupim?

ELM327 adapter je konkretno za Bravo dovoljan za vecinu najcescih modula. S tim sto bih uvek preporucio klasicnu zicnu verziju, a ne ove BT kojima zna da puca konekcija.

Pogotovo ako se rade komplikovanije stvari koje duze traju, Proxy Alignment, itd...

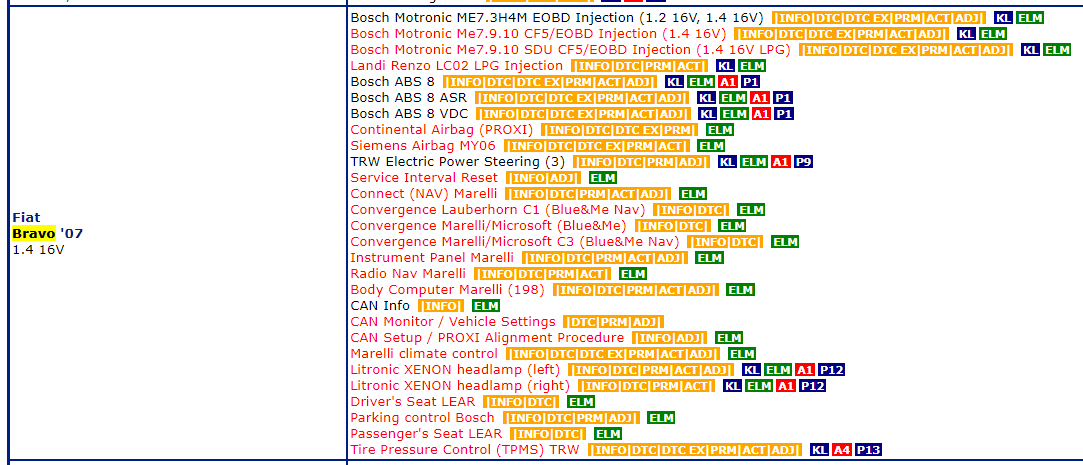

Za par preostalih modula, neophodan je i A1 adapter (zeleni) - konkretno kod Brava za ABS, elektricni servo i fabricka ksenon svetla. Imas sve u ovoj listi podrzanih vozila:

https://www.multiecuscan.net/SupportedVehiclesList.aspx





Takodje bih od softvera uvek preporucio MultiECUScan, koji odlicno radi sa FIAT grupacijom i svi ga hobisti vecinom koristimo za raznorazne prepravke, dorade, dijagnostiku...

Znaci kombinacija desktop MES aplikacije+zicni USB ELM327 (opciono zuti adapter).



Edited November 2, 2022 by Ivan

[Srdjan011 17]

Pozdrav, gde preporucujete nabavku npr elm327? Vidim sarolike cene za usb verziju na KP, pa me zanima jeli to sve uglavnom aliexpress uvoz ili moze nesto privereno i malo kvalitetnije? Na aliexpress na linku iz nekoliko postova iznad imaju opcije za elm327 'normal chip'i 'pic25k80 chip'. Da li je bitno i koji treba odabrati? Danas mi u servisu majstor na 500L nije uspeo resetovati servisni interval (pokusao sa multiscan i jos 2 neka druga sistema, autcom i launch), pa se mislim posto auto vise nije u garanciji da se opremim bar za prostije stvari
