Fiat 500L - uputstvo za ugradnju rikverc kamere

[Kosta Smosta 2395]

Danima sam tražio uputstvo za ugradnju kamere u 500L pa, pošto ga nisam našao reših da ga ja napišem.

Siguran sam da može i bolje ali će nekom da reši neke nedoumice.

Elem, provedoh i dosta zimskih dana tragajući za odgovarajućom kamerom, moja pogodnost je bila ta što sam već imao kinesku no-name multimediju koja je već imala ulaz i softver namenjen za kameru.

Izbor je pao na



http://www.ebay.at/itm/9-9-Eur-Sony-CCD-Mini-car-camera-Ruckfahrkamera-Farb-Universal-LED-360-170-back-/252382297465?var=&hash=item3ac3283d79:m:m06e6JhHXcbXp0la9idlNcA



koja ima sony-jev CCD čip, sa premazom protiv magljenja, LED svetlo, vodonepropusna, širokougaona. Nisam merio dužinu video kabla ali je potrebno 6m.

Mane ove kamer su  izobličenje slike ( cena ako se hoće širokougaona) i boje nisu posebno uverljive ali sve ostalo je pristojno.

Parking senzori su po meni još uvek bolje rešenje od kamere.

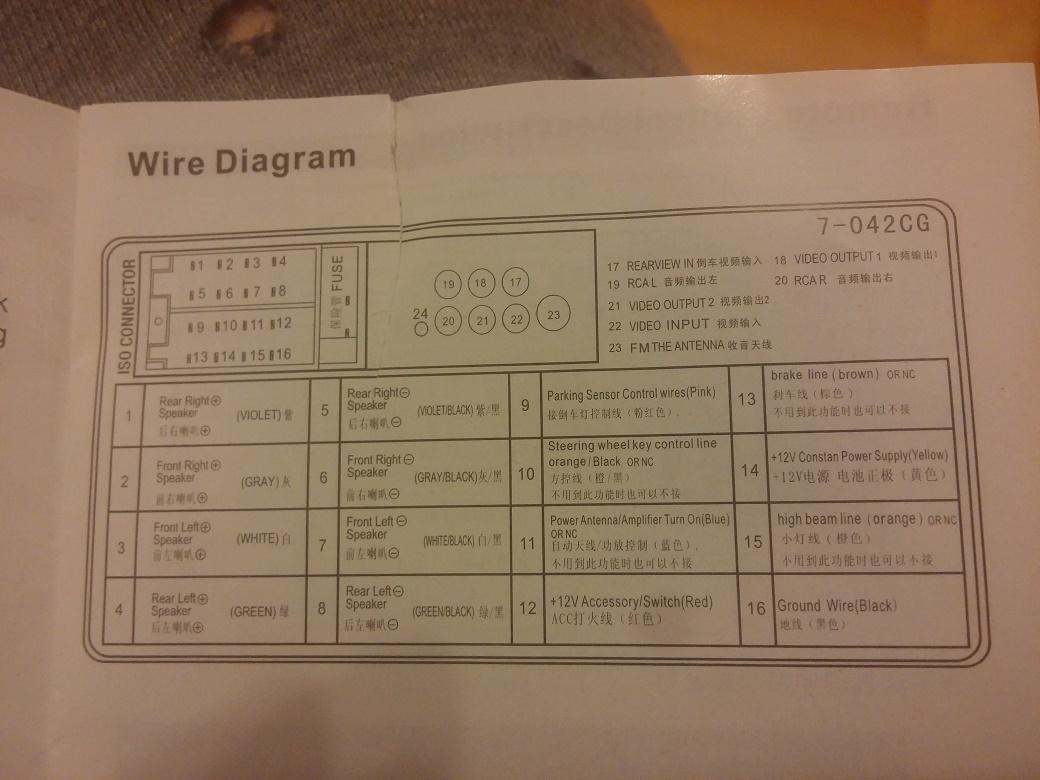

Ovo je uputstvo (ne znam kada i odakle skinuto) za povezivanje.

Bitno je kako se povezuje da bi se palila kamera čim se ubaci u rikverc.

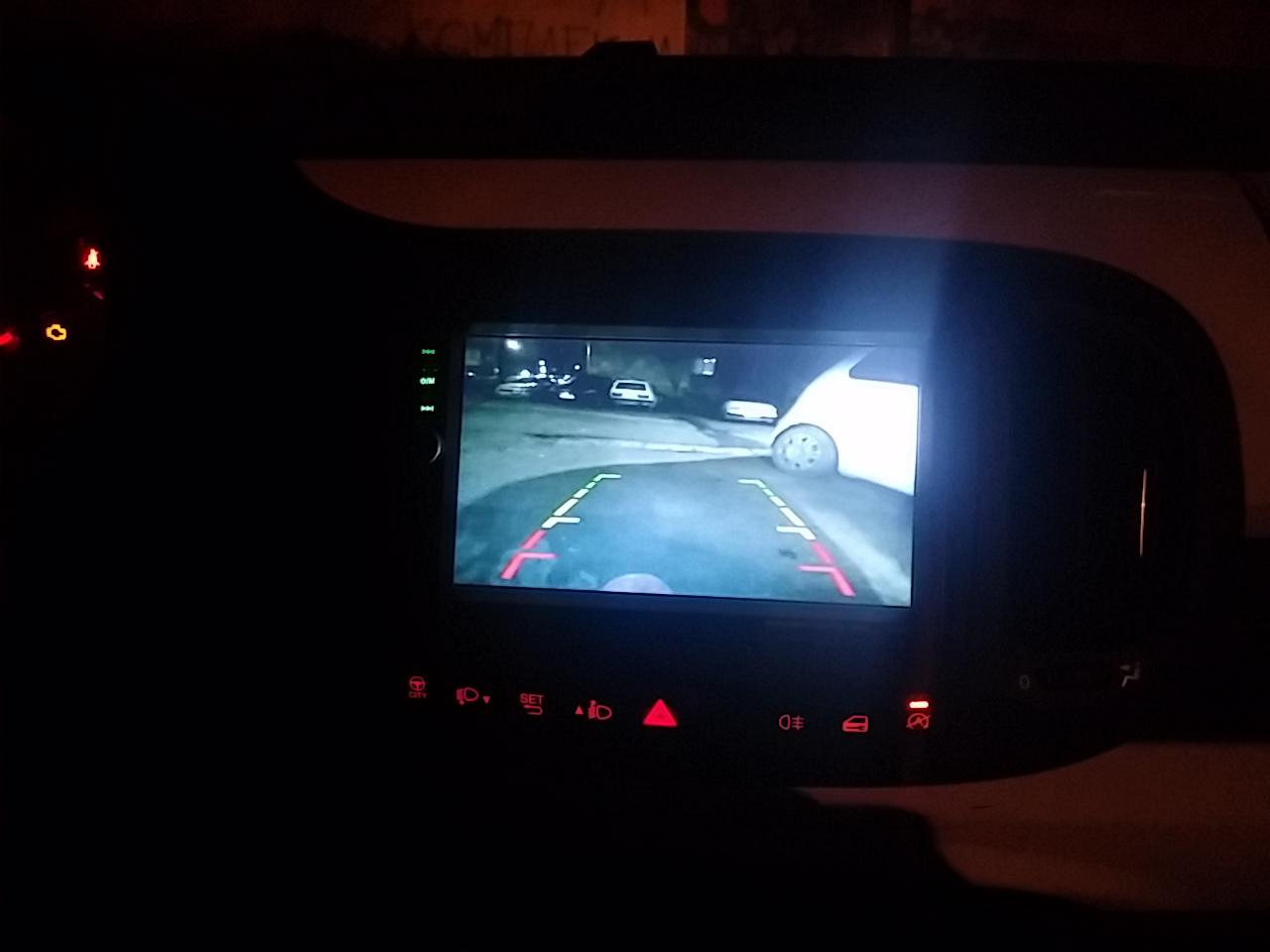

Na mojoj multimediji je na 9 kontakt koji ako je povezan automatski pali displej sa prikazo sa kamere.

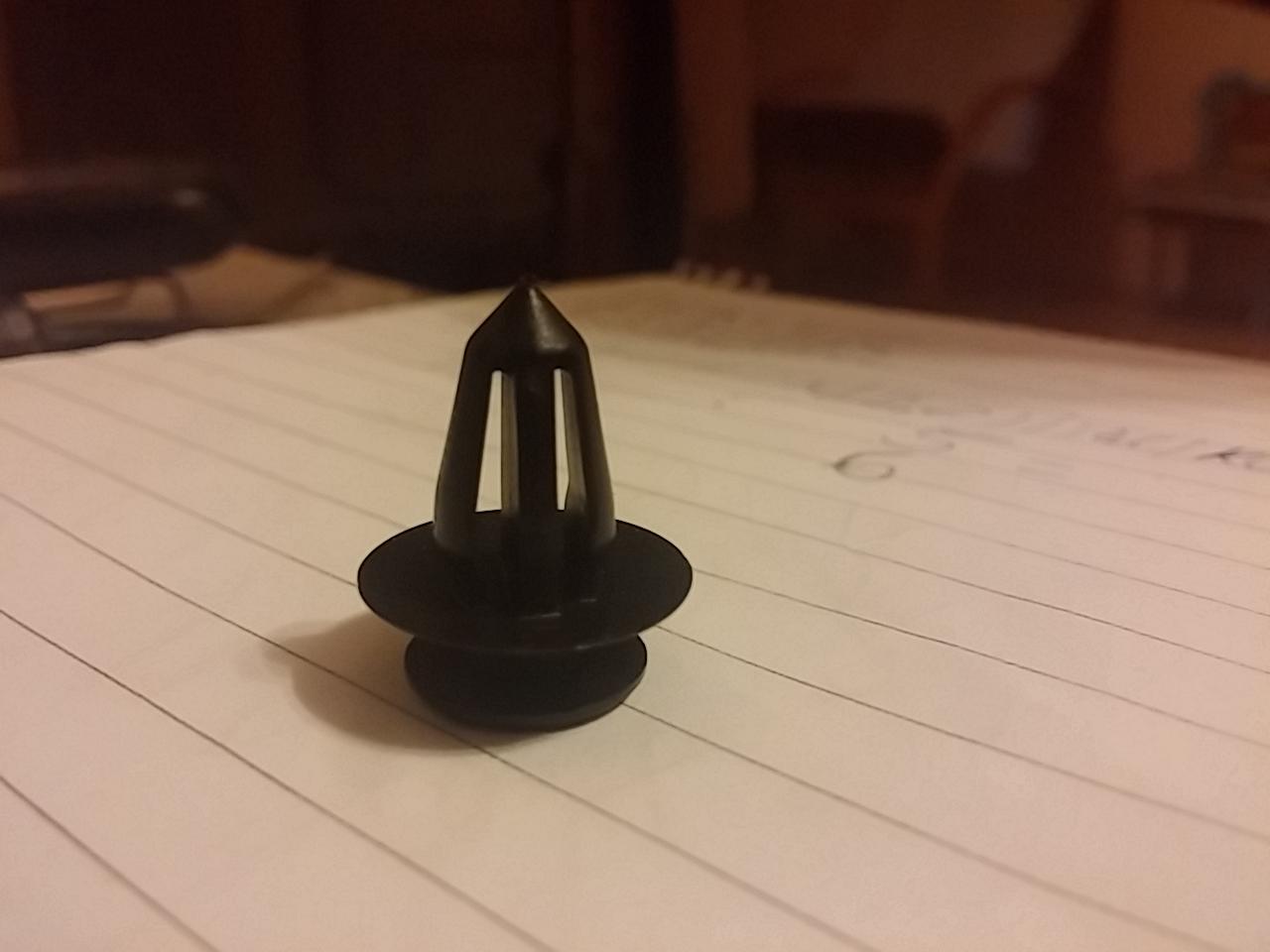

Kako se skida unutrašnja oplata 5-ih vrata je dao Sinnerman, dodao bih samo da suptilni majstori kao ja prvo nabave žabice sa slike ili posle skidanja iste drže je na terasi.







[Kosta Smosta 2395]

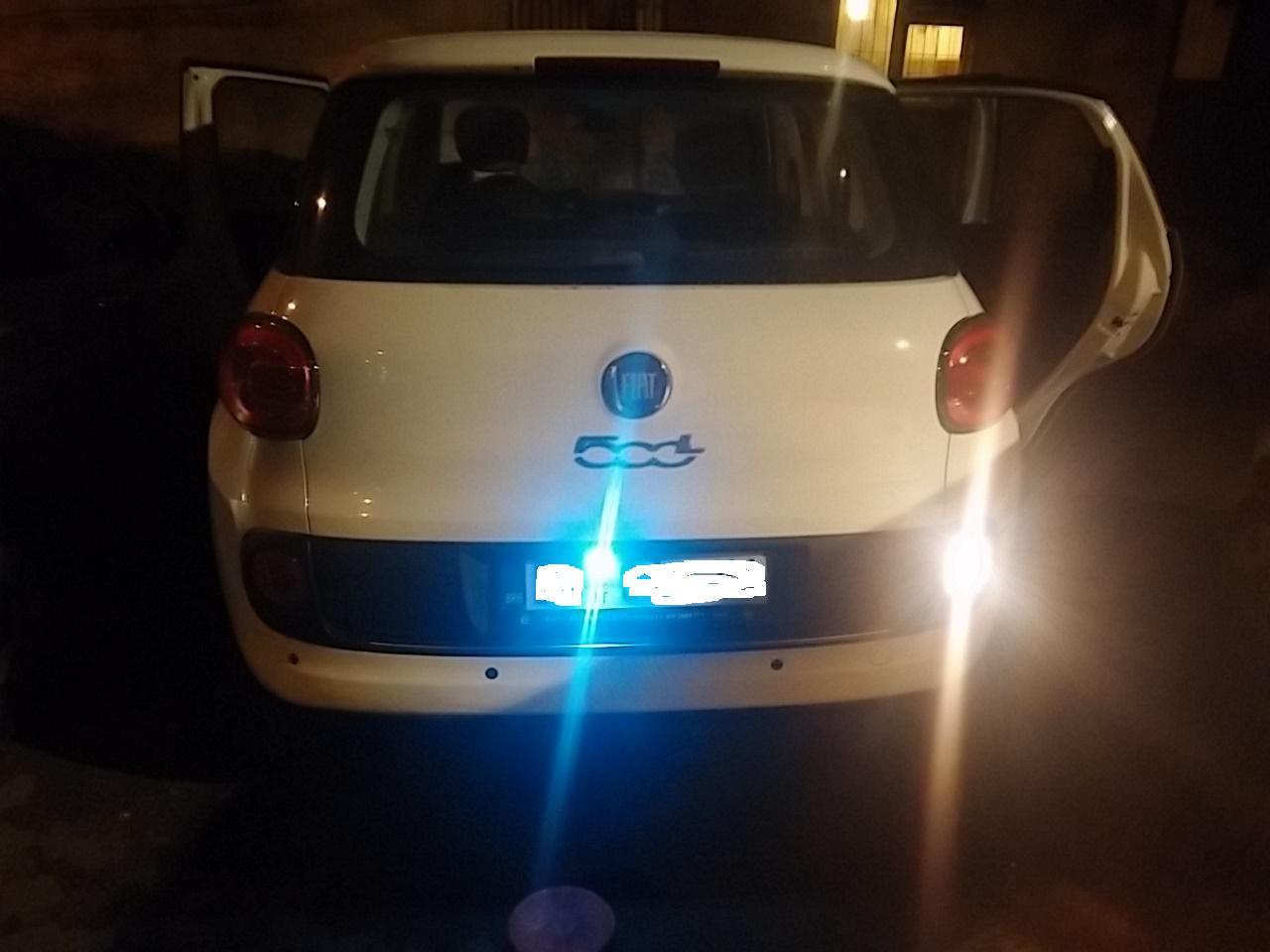

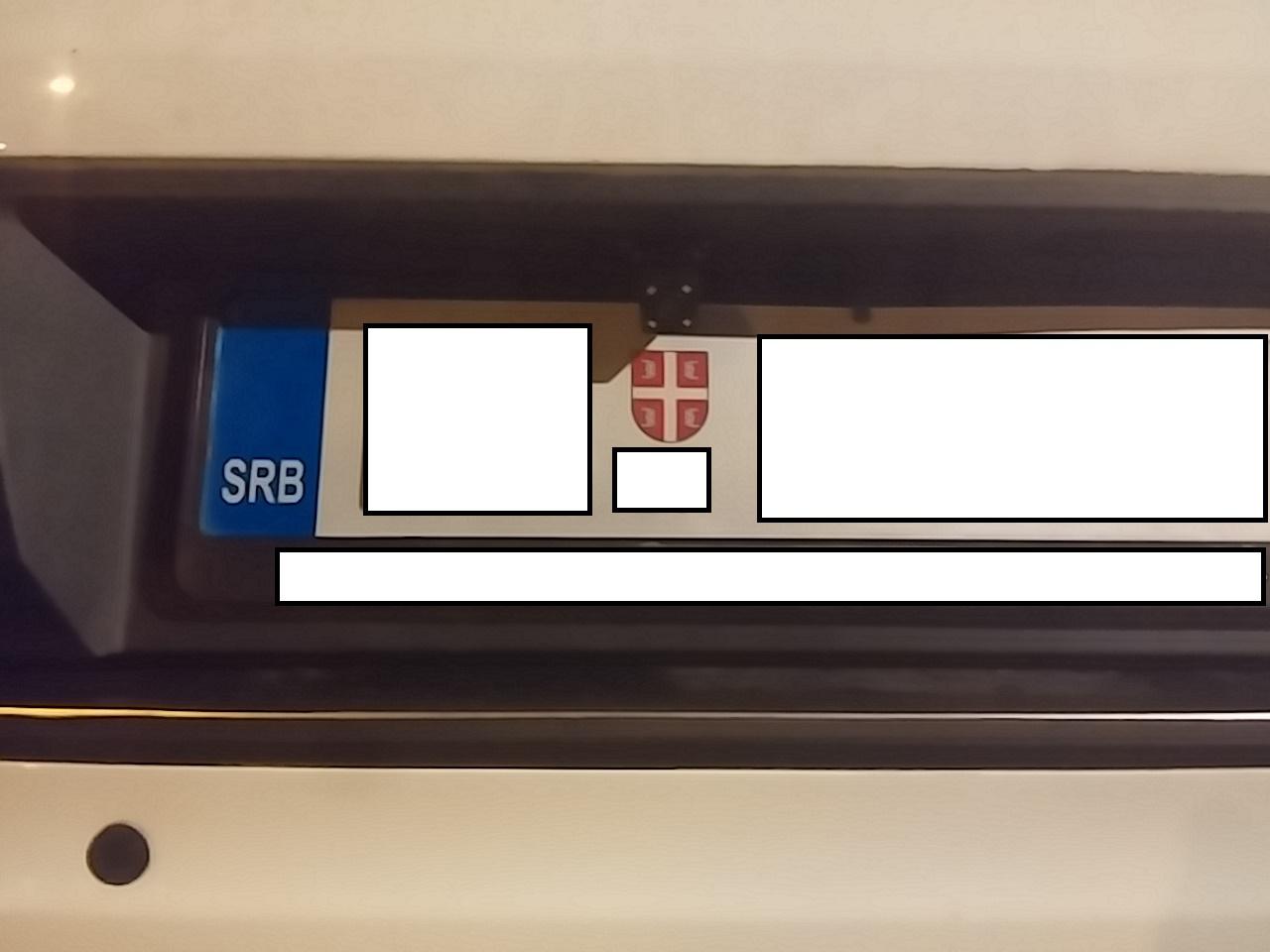

Pošto je moja kamera drugačija od Sinnermanove kabal sam provukao pored kućišta osvtljenja tablice a, sama kamera između istog i tastera za otvaranje gepeka učvršćena sa dva zavrtnja od 2mm.

Jedino mesto gde njena instalacija pravi najmanja trajna oštećenja petih vrata.





Mene je brinulo kako ću provući video kabal a da ne oštetim enterijer. Na volšebni način sam uspeo.

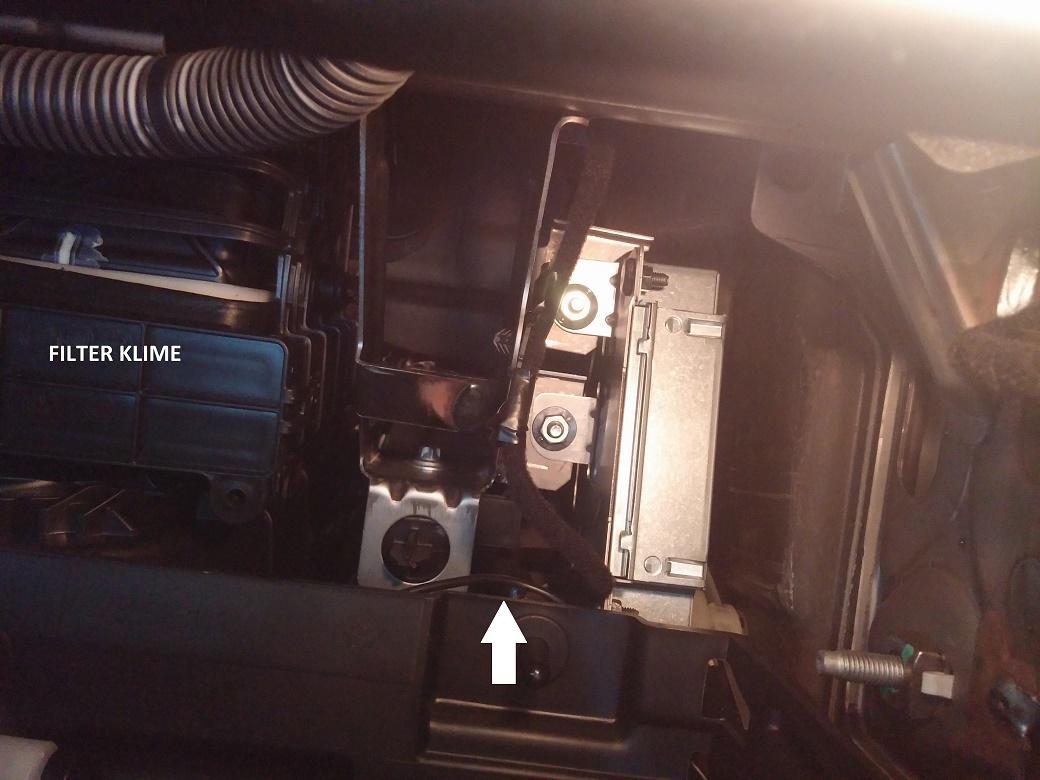

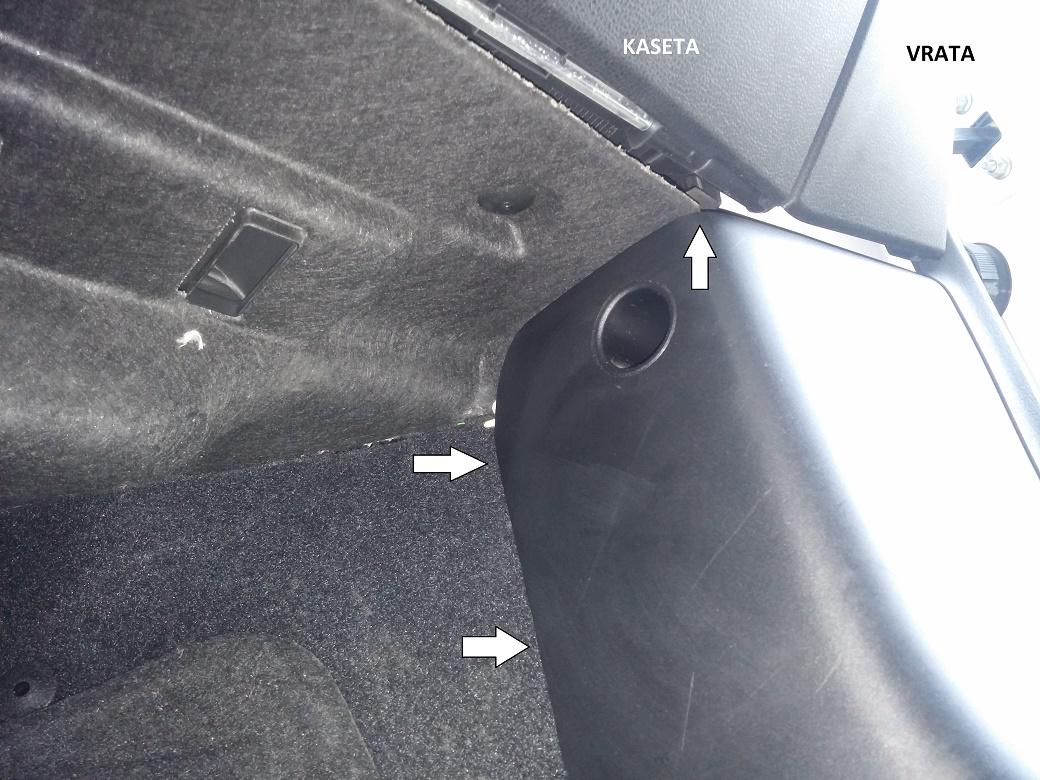

Kraj kabla koji ulazi u multimediju, prvo sam provukao ka pozadini kasetet, tamo gde je polen filter.

Kaseta se oslobađa skidanjem iz njene unutrašnjosti levog i desnog graničnika (to nisam fotografisao jer postoje o tome uputstva - valjda.

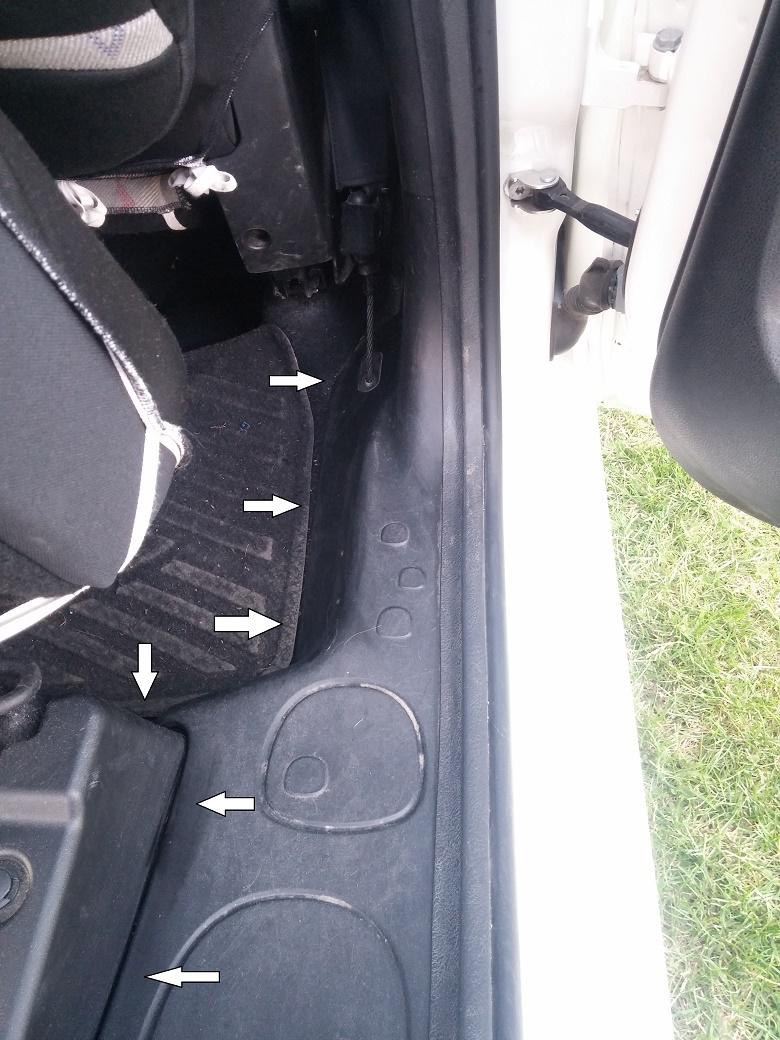

Kabal se dalje povlači prvo ispod plastike od desnog koša, pa pored suvozača.





Lagano ide i pored zadnje klupe



[Kosta Smosta 2395]

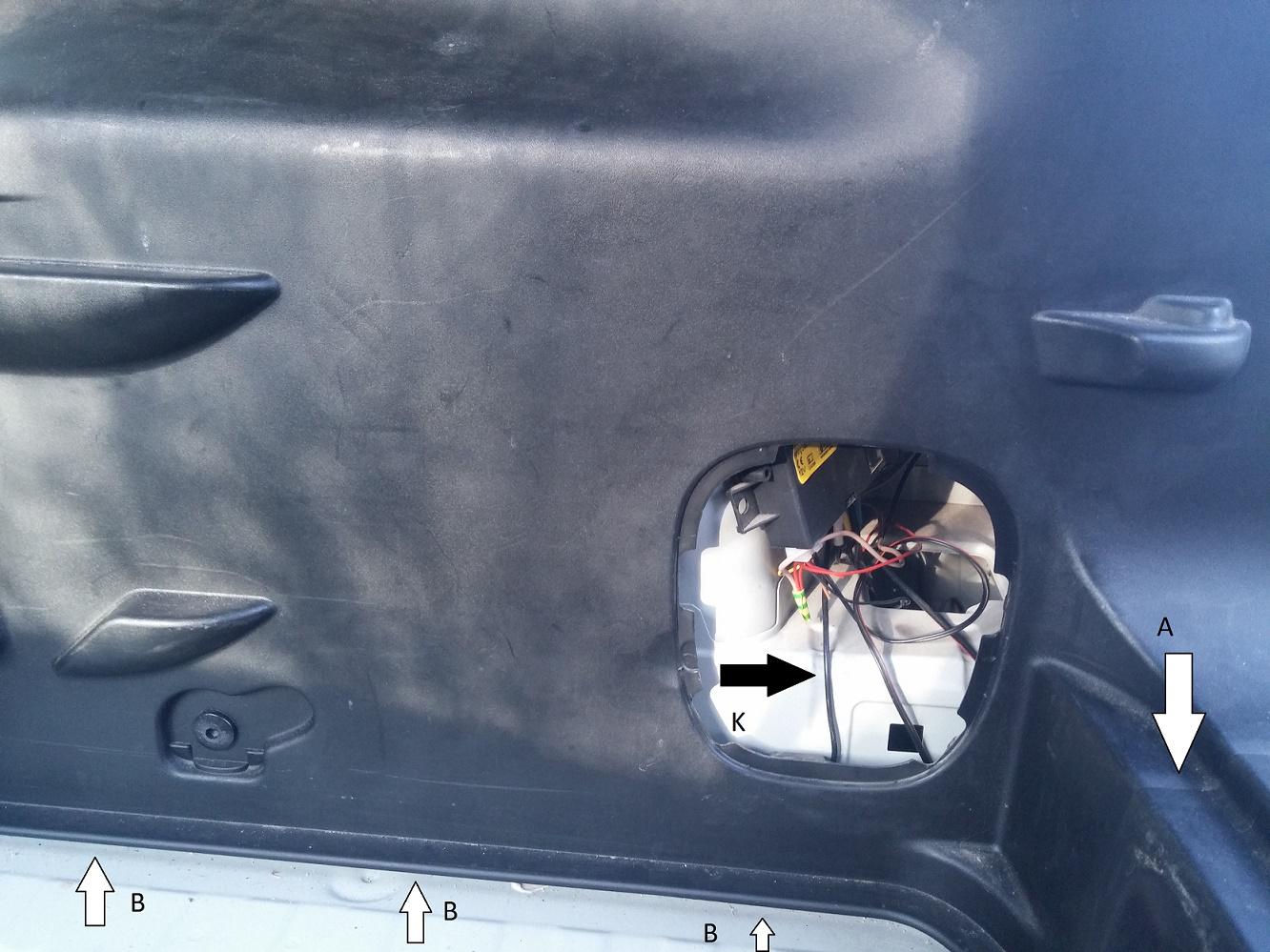

U gepeku se odšrafi plastična oplata koja sakriva bravu (označena belom strelicom), da bi mogla da se nategne desna oplata da se ispod nje provuče kabal (označen slovom K)

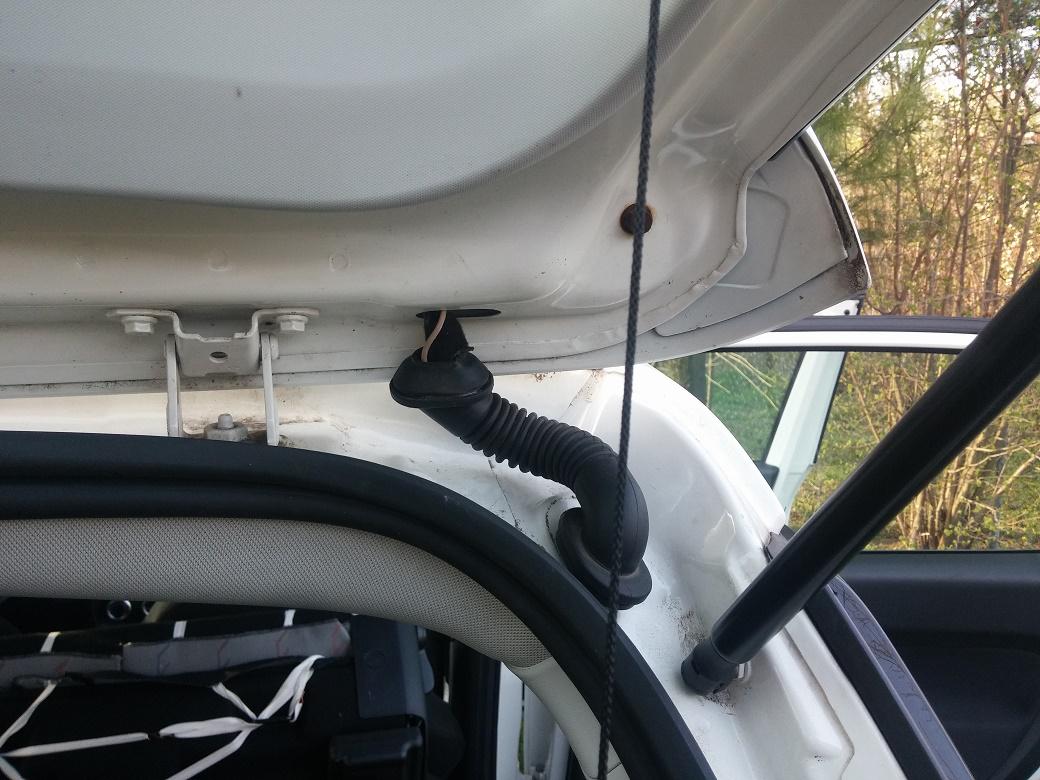

Potom se skine zaštitno gumeno crevo koje dođe na 5. vrata i tu je najteži deo provući kroz tunel ka stop svetlu.

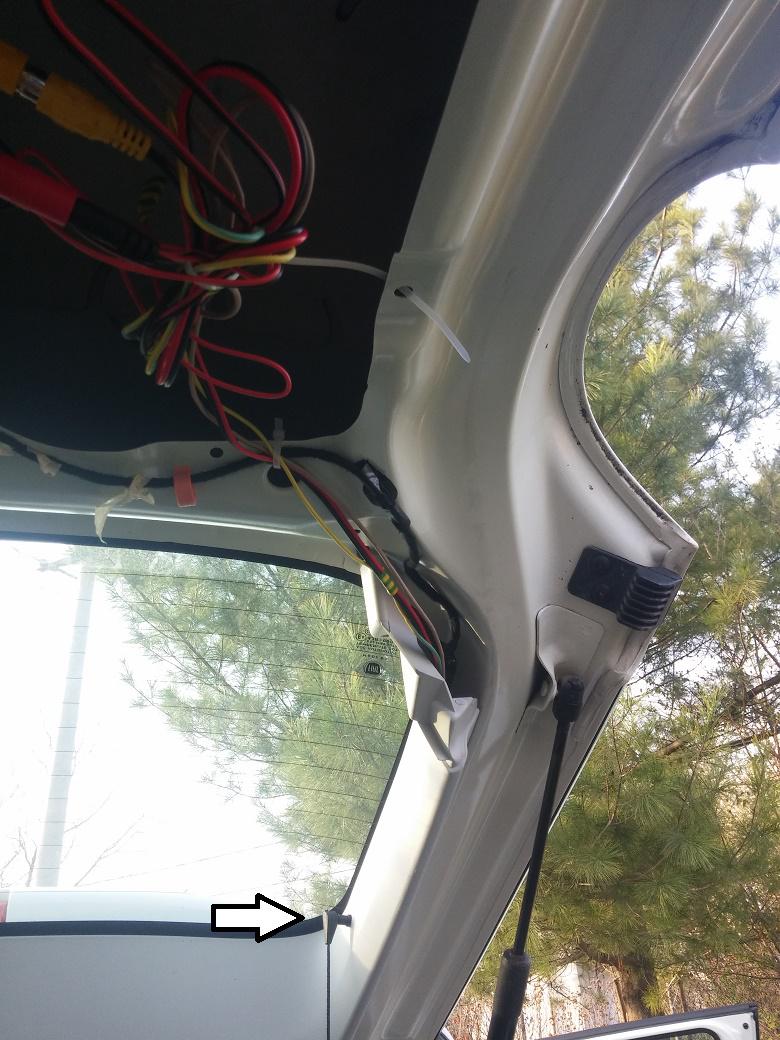

Da bi se skinula bež oplata oko prozora, potrebno je skinuti zavrtanj za kanap od zadnje daske.





Plus za kameru i za video kabal sam uzeo sa parking senzora, tu mi je bilo zgodnije jer su oni spojeni na rikverc svetlo.

Više sati posla i to je to ( za amatere kao što sam ja računati bar dva popodneva)

Sa srećom!

[neshaoct 9721]

@Kosta Smosta



Svaka čast



Hoćeš da spojimo sve ovo u jedan post, ili da ostavimo ovako u nekoliko?

[Kosta Smosta 2395]

Hvala.

Svejedno, ti znaš bolje..

[drzarkod 3]



Odličan DIY..realan, detaljan....malo komentara za ovako  nešto.

[Sulc 85]

Ja pokušao da sprovedem kabl od svetla za tablicu do gepeka pa da nastavim dalje provlačenje al nisam mogao nikako



[Kosta Smosta 2395]

Na 500L?

[Sulc 85]

Fiat bravo 2



[Kosta Smosta 2395]

Nažalost nisam imao Bravo  pa ne mogu ti pomoći

[Nebek 1419]

Vrh "uradi sam" tutorijal.

[ZyxBG 0]

Pitanje (za nas sa jeftinijim kartama): Šta je preduslov da bi se neka kamera mogla spojiti na fabričku multimediju (500L Cross 2021.g)? Ne mora da bude fabrička kamera sa 5-ih vrata, može da bude i neka generička? Da li je potreban ISO harness i kako treba da se poveže sa kamerom?

[Kosta Smosta 2395]

Mora (verovatno) u bord komjuteru da se upiše da imaš rikverc kameru,  možda ta multimedija ima posebni ulaz za taj kabal. Nemoj džabe da kupuješ ISO harness dok  se dobro ne raspitaš.

Mene je isto to interesovalo za Fiat Tipo, našao sam na youtube filmić kako to rade turci, mora da se ima dobra dijagnostika i da se odradi proxy aligment...
