Bravo/Brava/Marea - aux kabal na fabrički radio sa kontrolom za CD changer

Recommended Posts

Nasao sam ovu semu sasvim slucajno na internetu, i resio da probam po cenu pregorevanja fabrickog CD plejera u Marei.

Dosadilo mi je da menjam diskove non stop, a i laser se relativno brzo zaprlja a i diskovi ostete. Vecina vas sa kasetasima imate jos gore probleme.

Pa je slusanje muzike ponekad :wallbash:

Evo original uputstva na engleskom http://homepage.eirc..._aux_input.html

Za one koji neznaju engleski, a i sve ostale opisacu kako sam to ja izveo.

Potreban Vam je jedan kabal chinch to 3.5mm, jedan (mozda i 3) otpornika u rangu 100-1000 ohma, lemilica, malo kalaja, malo izolir trake, par obicnih drvenih cackalica :whistle: i malo dobre volje :thumbsup:

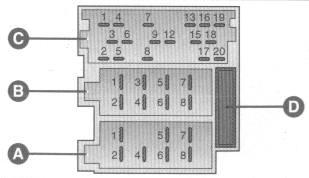

Na zadnjoj strani uredjaja, skroz gore je konektor, koji se ustvari sastoji iz tri manja konektora, zelen, zut i plav.

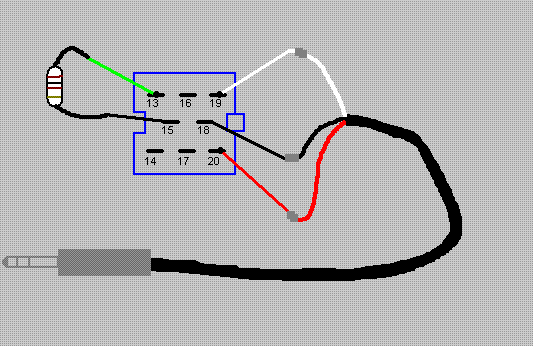

Uz pomoc zabice sam odvojio samo plavi konektor (kockicu), koji kod mene nije imao nijedan kabal prikacen, a procitao sam da je kod nekih tu ukljucen kabal za CD sarzer. Poskidao sam cinceve sa kabla, i spojio mase sa oba kanala. I povezao po sledecoj semi.






Otpornik se postavlja izmedju kontakta 13 i kontakta 15 da bi simulirao postojanje uredjaja, da bi radio prepoznao da je uredjaj povezan i otvorio novi mod u softveru samog, u mom slucaju CD plejera, odnosno kod vecine kasetofona. Ja sam licno koristio otpornik od 220 ohma (takav sam nasao po kuci) :rolleyes:

Kada sam to povezao vratio sam "plavu kockicu" u celinu, bocnuo nazad i VOILA :w00t::thumbsup: Nakon paljenja radia, i pritiska na SRC dugme na displeju se ispisalo AUX.






Otrcao sam odmah po laptop, prikljucio i pustio muziku, imao sam odlican kvalitet zvuka i bio prezadovoljan laugh.gif

Posto nisam nasao one sitne buksnice da kupim kako bih to povezao, uradio sam sledece.

Svaki kablic, koji sam ubacio u "plavu kockicu" sam na vrhu presvukao kalajem, i kada sam sve postavio na svoje mesto, tacnije dok se emitovala muzika sa laptopa na fabricke zvucnike uz svaki kablic sam gurnuo po polovinu cackalice :rofl: kako bi drzala kabal na mestu, namerno sam to radio dok je isla muzika, kako se neki kabal ne bi pomerio i ne bih izgubio zvuk po nekom kanalu. Smesno, ali deluje. A cackalice ko stvorene za to tongue.gif.

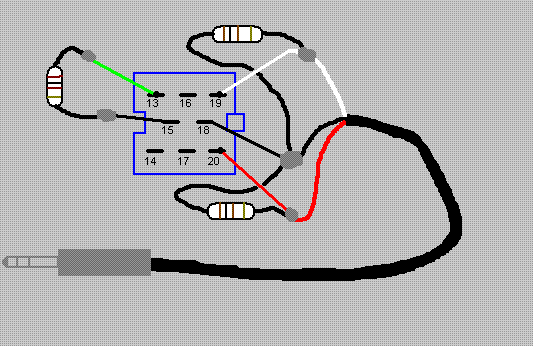

Na original strani, gde sam procitao ovo, kazu da u slucaju da se ne dobije kvalitetan zvuk, tacnije dobije se krcanje, povezuje se jos po jedan otpornik na svaki kanal po sledecoj semi, da bi se smanjila impedansa ulaza uredjaja, posto je mnogo veca od impedanse slusalica, za koje se USB MP3 plejeri prave.






Kod mene je zvuk bio odlican, tako da za tim nije bilo potrebe. :whistle:

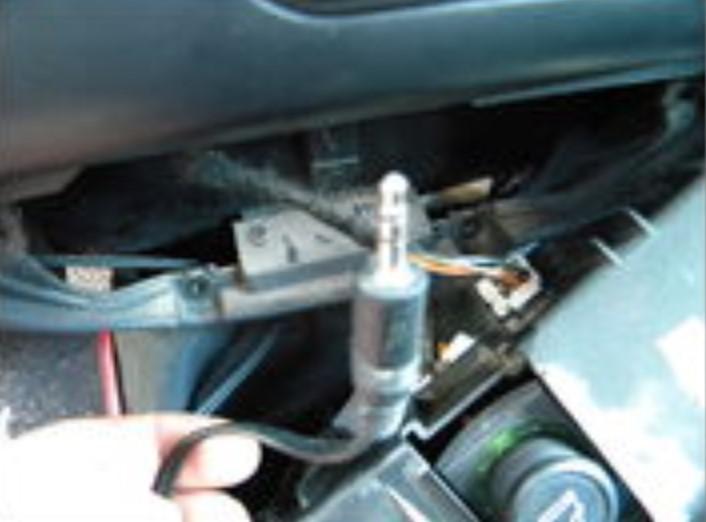

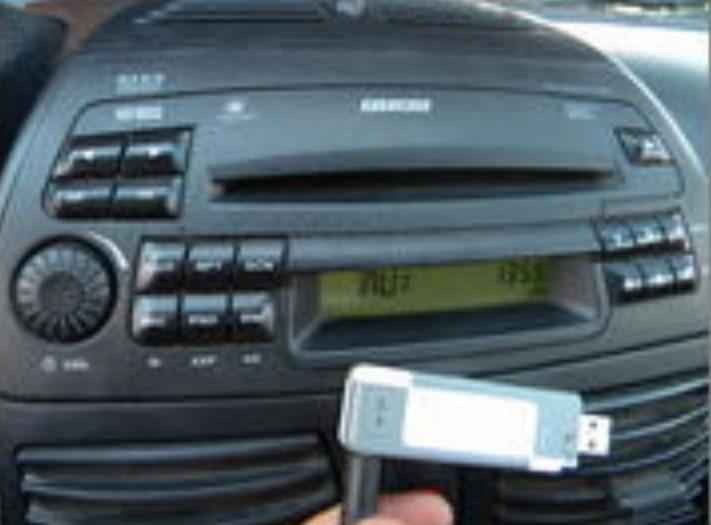

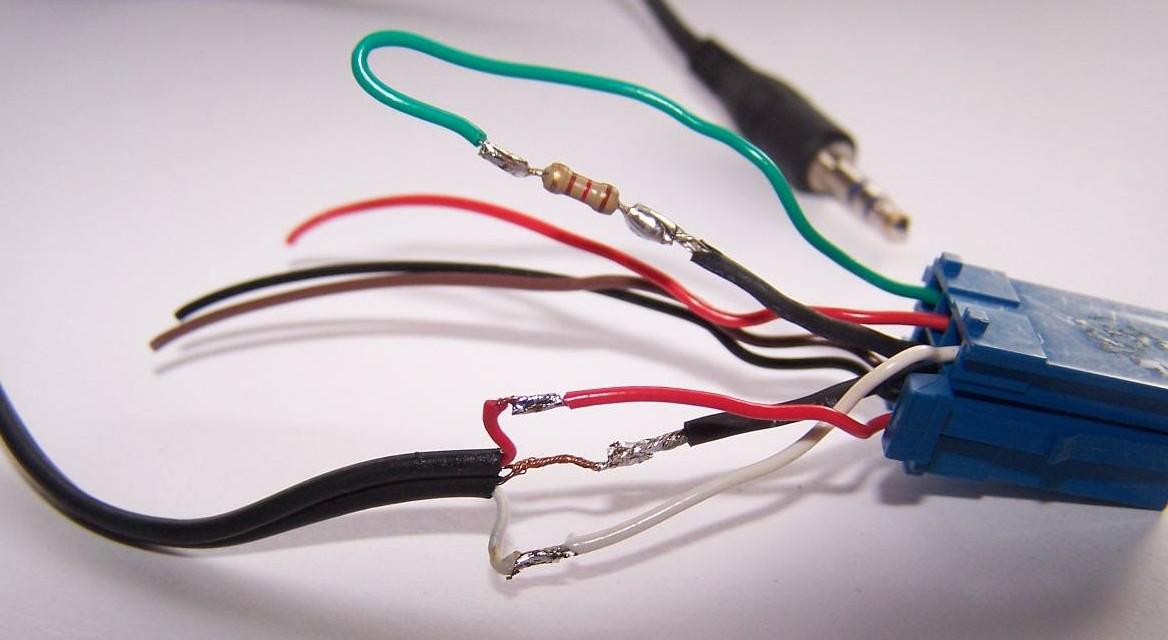

Evo kako sve to izgleda.






Doduse sve slike su sa original strane, nisam stigao da fotografisem progres. Sledeceg vikenda cu sve da fotkam i da okacim svoje fotke.

:thumbsup:

Share this post


Link to post
Share on other sites

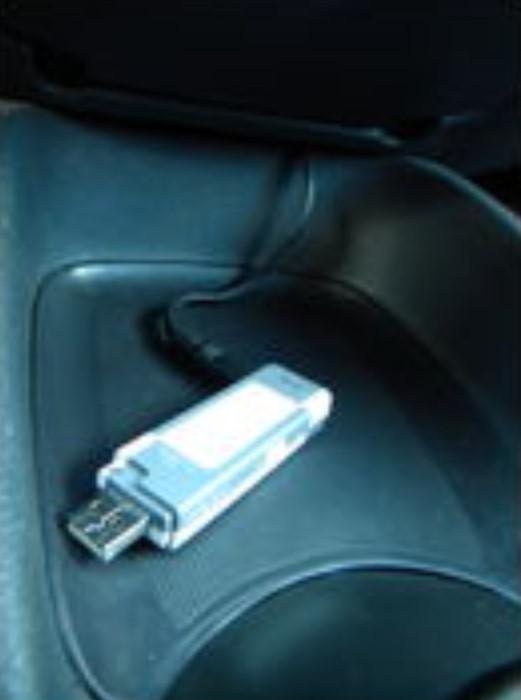

Kao sto rekoh, moje fotke stizu pocetkom sledece nedelje, taman cu da isprobam za vikend kako funkcionise sve to sa USB mp3 plejerom, i javljam utiske. Ne mogu da vam opisem koliko sam zadovoljan ucinjenim. Ko ima volje i zivaca (mada ako je volja jaka, bice i zivaca) da sve to sitno izlemi, nek proba i nek javi rezultate. Posao je gotov za najvise pola sata :)

Share this post


Link to post
Share on other sites

ja iskreno ne bi imao zivaca da sam samo iskopao to na netu, al ovako kad vidim da si ti uspeo, onda je to vec druga prica :) cekam slike, pa da pokusam i ja isto

Share this post


Link to post
Share on other sites

Evo mene sa mojim fotkama.

Prethodno sam objasnio kako sam sve ispovezivao, e sad da vam to docaram :rolleyes:

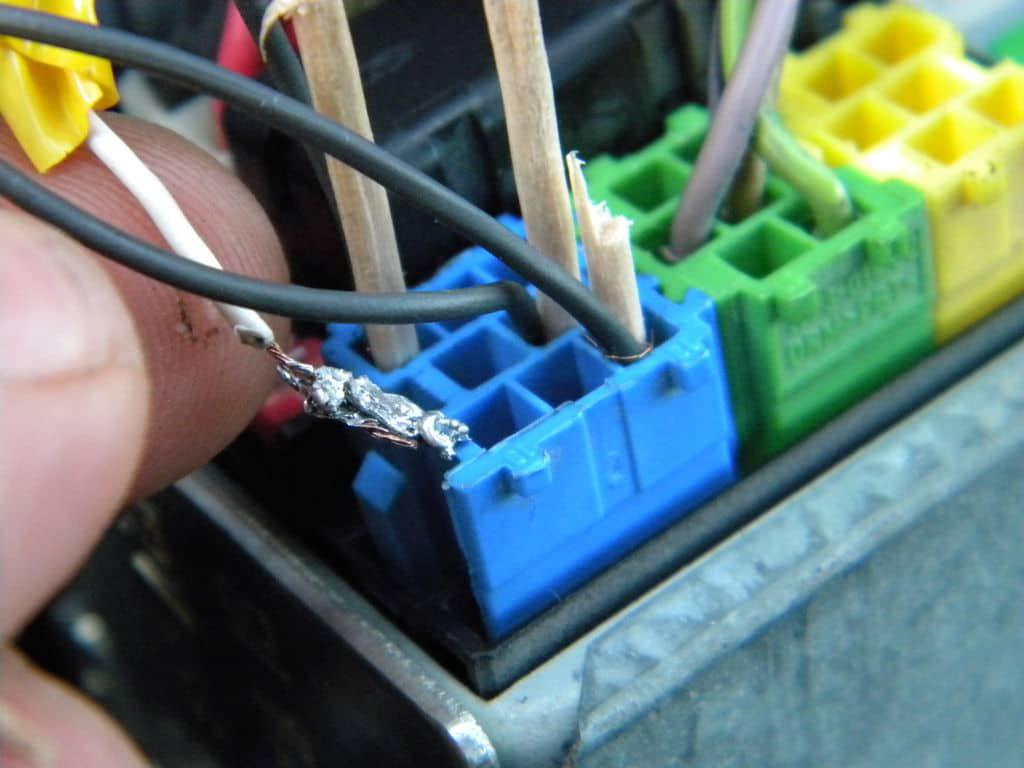

Evo kako sam nalio kalaj na vrh kabla, da bih ga podglavio cackalicom :whistle:






Znam da je moglo mnogo bolje, ali sam bas bio u skripcu sa vremenom.

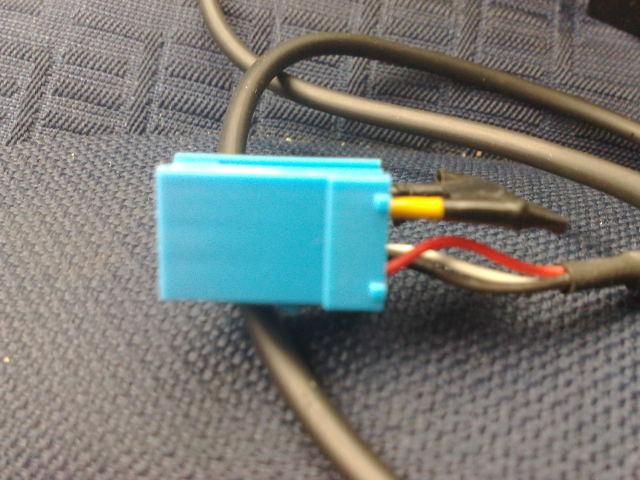

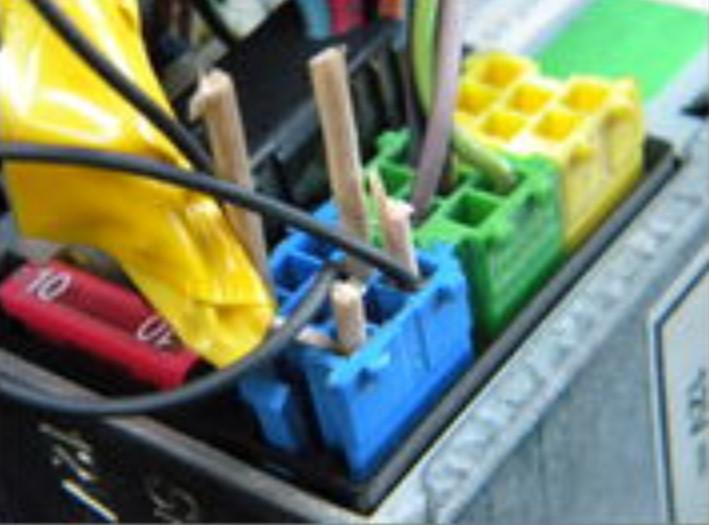

E ovde je ceo konektor sa pomenutim cackalicama.






Unutar zute izolir trake je otpornik, i svi lemovi. Nisam hteo da ga odlepljujem posto u prethodnom postu vec postoji slika kako izgleda sve kad se izlemi, verujte isto je tako. :) Odnosno jako slicno, ja sam i masu sa Aux kabla povezao na masu na otporniku, i sve to ubacio u pin broj 15. Uzemljenje je uzemljenje pa gde god da se poveze :)

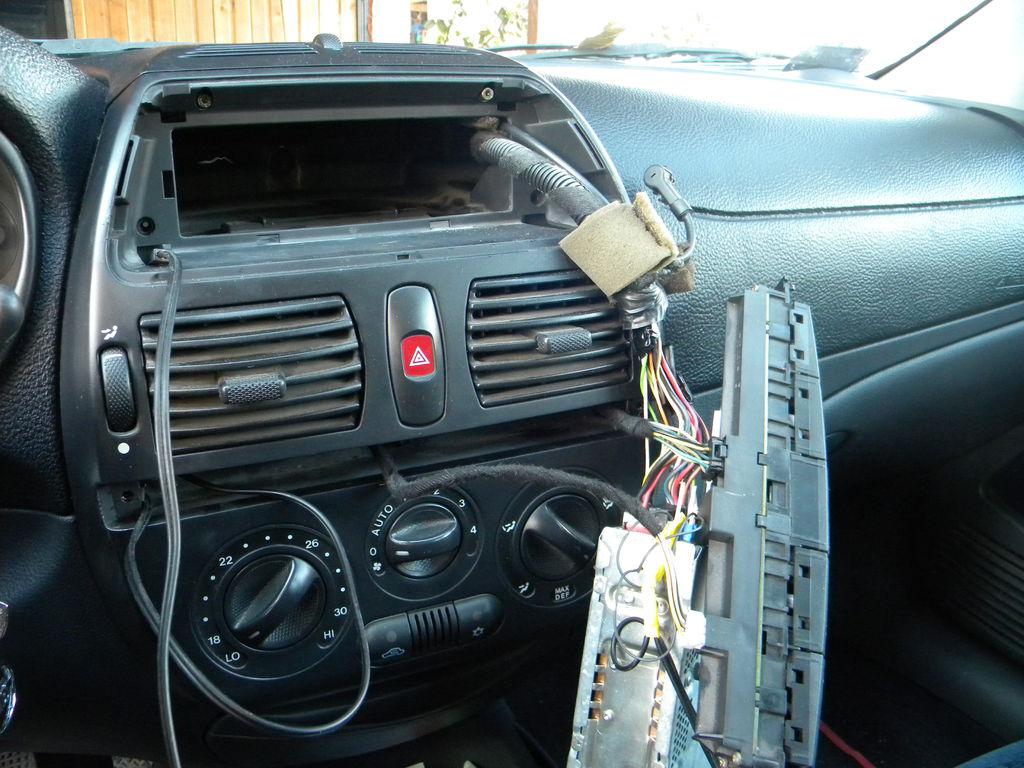

Sledece sto sam uradio je i skrivanje kabla, spustio sam ga iza maske centralne konzole do ispod pepeljare.Za ovaj poduhvat morao sam da izvucem panel sa prekidacima za maglenke, i da skinem pepeljaru.

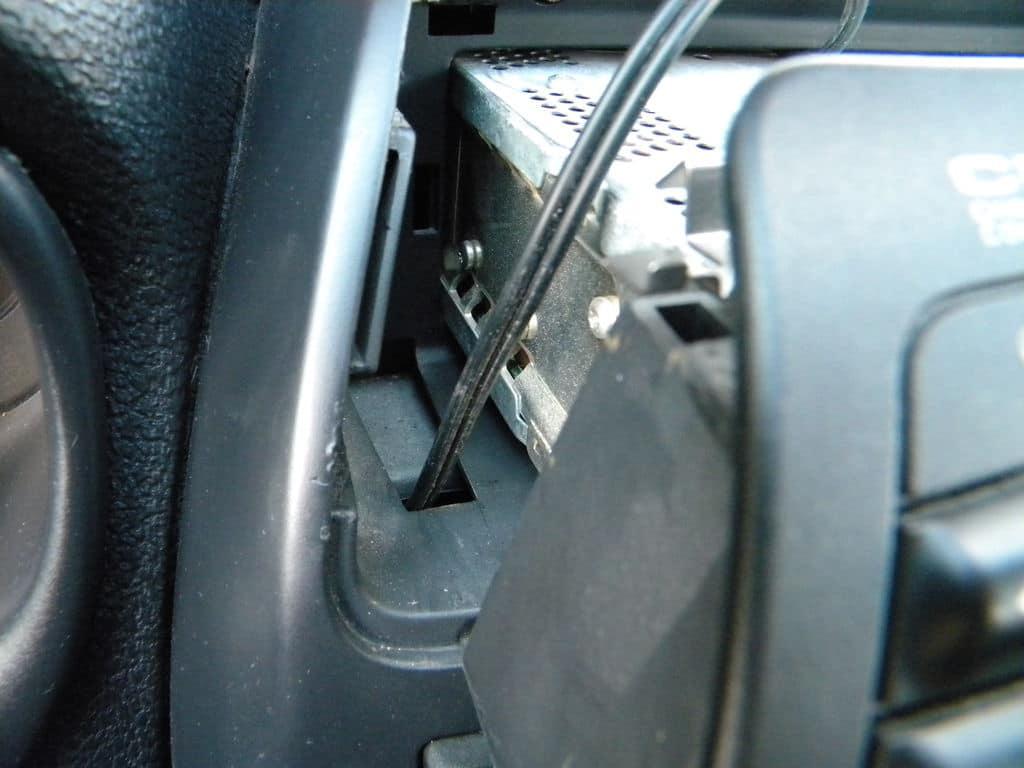

Evo gde sam provukao kabal






I dokle je on stigao






I kako sve to izgleda na kraju




Kabal je ostao dovoljno dugacak da se izvuce, a isto tako visak kabla ima gde i da se sakrije u rupu ispod pepeljare.






Postavicu uskoro i snimak kako sve to radi, imam snimljeno, samo da nadjem jos malo vremena, a mozda bude i nocas :)

Share this post


Link to post
Share on other sites

Ma znam, i sam sam svestan toga da je neuredno. Bio sam preumoran a i bas u guzvi sa vremenom. Dobro je da je ipak proradilo :)

Share this post


Link to post
Share on other sites

aaa pa ovo je super - bas trazim resenje za moj problem (imam cd player fabricki koji mi ne cita diskove..) a ne bih skidao fabricku player...a voleo bih da slusam muziku u mp3 formatu :thumbup:

e sad, da li je jos neko probao andrinu opciju? dajte iskustva ...doduse ja nemam sta da izgubim-nadam se da to sto mi ne cita laser ne utice na ukupnu funkcionalnost ovog resenja?

svaka cast za pokusaj,ideju i upornost! :clap:

Share this post


Link to post
Share on other sites

Ne znam sta da ti kazem, ljudi su pokusavali na Stilov Visteon, i nisu uspeli. Koliko sam mogao da zakljucim po citanju foruma, da je to jedino izvodljivo kod Bravo/Brava/Marea i kod Lancia Lybra. A u svim tim modelima je fabricka Grunding audio jedinica.

Stvarno, da li se jos neko sem mene osmelio na ovaj potez? Ja slusam muziku sa Mp3 playera vec tri meseca u auto, jos neko?

Share this post


Link to post
Share on other sites

ja sam u fazi jurenja materijala tj. kabla...malo me zbunjuje - uglavnom ga nemaju a tamo gde ima prodaju bananicu sa tri kruga na njoj sa jedne strane a sa druge tri cinca...to je valjda ok?

Share this post


Link to post
Share on other sites

Treba ti kabal sa 3.5mm bananicom i dva chincha. Chincheve naravno kasnije iseces.






Ja to kupio na buvljaku, ima toga svud, i kosta nekih 150 dinara.

Share this post


Link to post
Share on other sites

Ma ja se spremam da pokusam sam. Za sada sam narucio ovo:

http://www.ebay.de/itm/AUX-Adapterkabel-Kabel-iPod-MP3-Becker-Blaupunkt-Philips-VDO-DAYTON-/230707571462?pt=Kabel_Stecker&hash=item35b73e2b06

Po raznim inostranim forumima sam video seme koje su iste za Blaupunkt i Grundig. Sve bi to trebalo da bude isto zato sto Changeri koriste isti protokol za komunikaciju sa HU. Cim budem uradio,slikam i javljam!

Edited by vpejcic

Share this post


Link to post
Share on other sites

uspeo sam! od materijala mi je trebao kabl 1.5m 3.5 mm muski banana ulaz s jedne strane a tri cinca sa druge,plavi konektor,kalaj+lemilica i izolir traka,pinski konektori i koristio sam otpornik od 470 oma...

hvala andri jos jednom sto je podelio sa nama ovo jeftino a funkcionalno resenje - nista lepse od fabricke muzike :thumbup:

Edited by nemmen84

Share this post


Link to post
Share on other sites

Ma taman posla za to hvala. To sam i postavio da bi ljudi olaksali sebi zivot :) Znaci imam zvanicno jos jednog mp3 kolegu :)

Share this post


Link to post
Share on other sites

Da ne otvaram novu temu!

Resio sam AUX ulaz na Blaupunkt fabrickom CD-u.

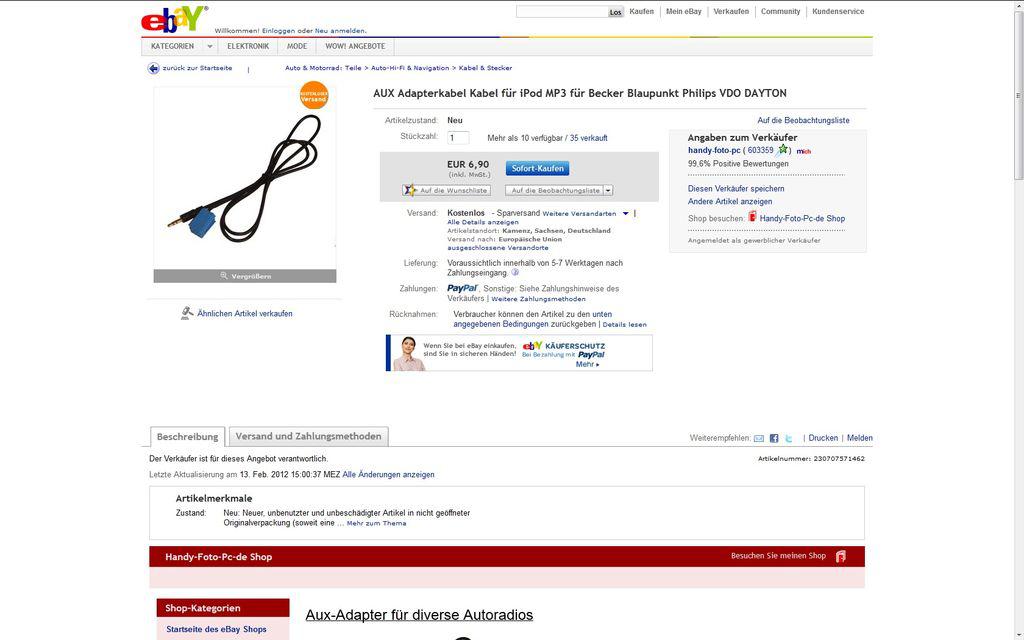

Prvo sam narucio kabl:




http://www.ebay.de/itm/AUX-Adapterkabel-Kabel-iPod-MP3-Becker-Blaupunkt-Philips-VDO-DAYTON-/230707571462?pt=Kabel_Stecker&hash=item35b73e2b06



Zatim sam malo procesljao pa netu (po onoj narodnoj: "Ko nema u vuglu, ima u Guglu!" :whistle: ) I nasao objasnjenje.

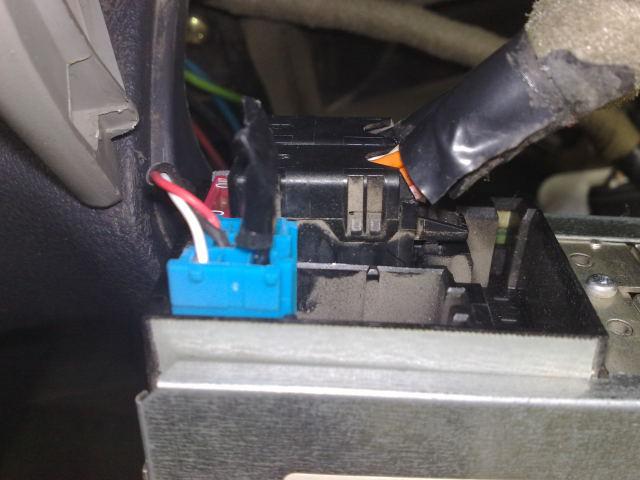

http://www.fiatforum.com/multipla/105227-cd-head-unit-external-audio-source.html I dobio sledeci rezulatat:






Koga mrzi da cita, evo kratkog objasnjenja.

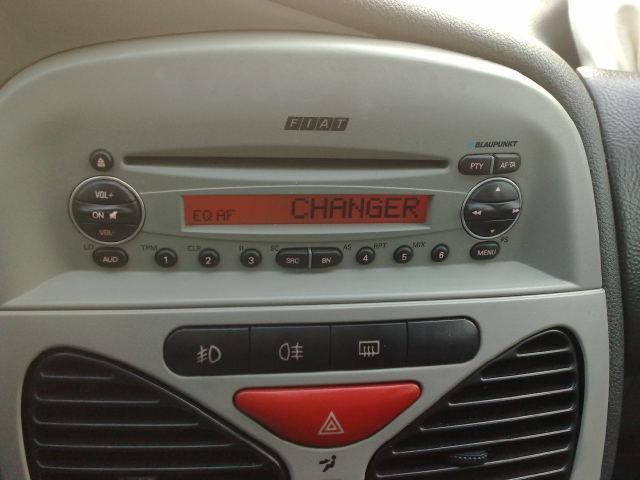

Izvadite fabricki radio CD. Kod Palia je to vrlo jednostavno. Prikljucite kabl na CHANGER ulaz na CD-u. Ne postoji mogucnost da pogresite, kabl ulazi jedino u za to predvidjenu rupu. Radio iskljucite na on/off dugme. Pritisnite SRC dugme i On/off dugme istovremeno. Pustite On/off dugme posle otprilike 2 sekunde. Pojavice se na ekranu CHANGER. Verovatno vam nece uspeti iz prve, ali posle nekoliko pokusaja cete shvatiti postupak. Vazno je da pre ovog postupka pustite muziku na nekom spoljnom uredjaju koji ste prikljucili kablom na CHANGER ulaz vaseg CD uredjaja.

Zvuk je sa mog telefona Nokia N82 vise nego dobar. Mozda se treba igrati sa otpornicima kao sto je kolega AnDrA napisao. Postupak treba ponoviti svaki put kada ukljucite CD. To malo smara ali vec sam se navikao...



Slobodno pitajte ako nesto nije jasno... :thumbsup:

Share this post


Link to post
Share on other sites

Znam za tu kasetu ali ja bi bas neki aux zbog kvaliteta zvuka pa me zato zanima ima li ovaj kasetas takvu varijantu!

Probao sam sa fm trasmiterom pa je zvuk dosta los!

(A možeš i ručno da napraviš priključak po istom principu na kome radi kasta ako znas)-Na koju varijantu si mislio!!!!

:coffee:

Share this post


Link to post
Share on other sites

Ova kaseta ti nije uopšte loša jer s radi o direktnim vezama tako da se ponaša bukvalno kao aux jer umesto trake na glavu ide metalni konektor.

Mislio sam da napraviš neku custom-made varijantu koja bi se zasnivala na princip ove kasete, samo da ne bude kaseta i da nema kabl koji viri nego da izvedeš ženski 3,5mm priključak negde na masku kasetaša ;)

Share this post


Link to post
Share on other sites

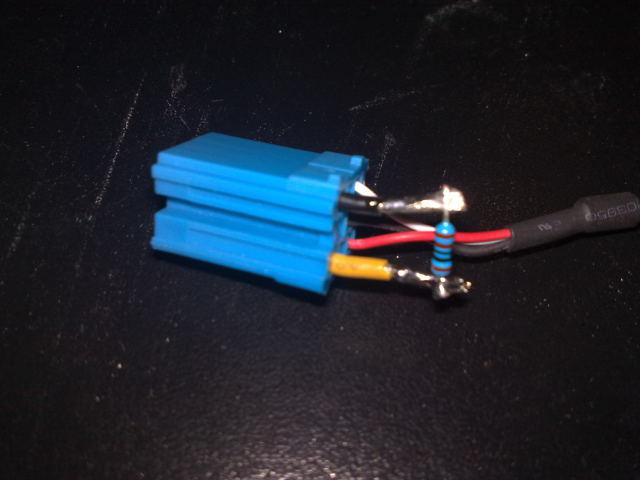

Pošto je softversko uključivanje AUX ulaza na fabeičkom CDu počelo da me smara, rešio sam problem stavljanjem otpornika od 1 Kohm.






Sve radi odlično. Kvalitet zvuka je vrlo blizu kvlitetu zvuka sa CDa. Probao sam sa nekoliko MP3 plejera i mobilnih telefona i nema izobličenja. Sve u svemu, jeftino i efikasno rešenje. :thumbsup: Ovo bi trebalo da radi na svim Blaupunkt fabrickim uređajima koji su išli u Fiat Multipla, Palio, Punto, i Alfa Romeo 147 i 156.

Share this post


Link to post
Share on other sites

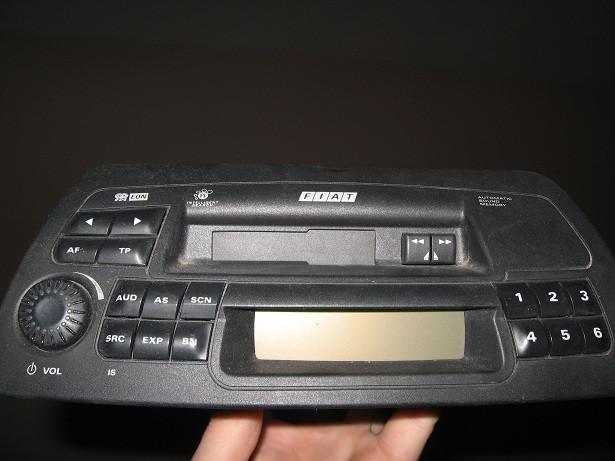

Da li moze AUX da se izvede na ovakvom radiu kao sto je Stevan postavio na prethodnoj strani?

Share this post


Link to post
Share on other sites

Ovaj plavi cinc za cd changer je isti (bar sa slike) kao na Blaupunktu u Stilu. Ali, da li moze to da radi na stilu ili opet nema nista od toga?

Share this post


Link to post
Share on other sites

@stevan,@Dusan

Postoje fabricki uredjaji za B/B/M automobile koji nemaju plavi prikljucak, odnosno prikljucak za CD sarzer. Ukoliko imas plavi konektor, mozes da povezes AUX kabal bez problema. :thumbsup:

@vpejcic

Znaci da i Blaupunkt moze da se prevari otpornikom kao i Grunding. :w00t: Verovatno bih i ja morao softverski da ukljucujem AUX opciju da nemam taj otpornik, Mada sam od samog pocetka znao da taj opornik simulira postojanje sarzera.

@dri

Imas temu o tome ovde. Doslo se do zakljucka da je to neizvodljivo :wallbash:
