Fiat Tipo 1.4 - povezivanje instrument table

[makarone 0]

Pozdrav forumasi imam sledeci problem,na mom tipu ne radi instrument tabla u stvari obrtomer,skala za temperaturu..skinuo sam tablu i video da mi na jednom dzeku izvucene zice idu prve dve sive one su spojene ostale tri su sivo zuta,crno ljubicasta i sivo zlena.da li bi mogao neko da mi pomogne,da  mi kaze gde ove tri zice da munem u dzek?ubacicu sliku da olaksam malo.

hvala unapred



[neshaoct 9722]

@makarone



U ovim knjigama bi morala da ima šema povezivanja:

https://www.fiat-lancia.org.rs/forum/index.php?/topic/44469-fiat-tipotempra/

[makarone 0]

vazi..sad cu da pogledam

[Buca_Tipo 31]

Izvoli seme table

http://www.fiattipo.eu/info_tachoanschluss.php

[makarone 0]

hvala Buco deluje mi da je lakse nego u tehnickim knjigama,oci mi ispale :/

[Buca_Tipo 31]

Ja sam na moj vezao obrtaje na bobinu zica, razvuko do table, naso na koj konektor ide, iseko zicu i spojio. Video da radi i sklopio nazad

[makarone 0]

buco jel mozes da mi objasnis gde sa bombine si razvukao kabl?da probam i ja

[Buca_Tipo 31]

Mod mene je bila bobina na desno kosu. Proverio gde je varirajuca struja. Plus naravno. Razvuko zicu kroz pozarni zid pa naso mesto za u kabinu pa do table. A sad cu semu da pogledam koja slika je u pitanju i koj konektor. Koliko se secam konektor ne sam uboden sa 1 zicom!

[makarone 0]

onaj sa braon/belom zicom?ima jedan konektor koji ima samo jednu zicu u toj boji

[Buca_Tipo 31]

Aj slikaj tablu ako je skinuta

[Buca_Tipo 31]

Konektor E zica 5 je za obrtomer.





Op op. Preko TTa radi spajalica

[makarone 0]

pa da to je ta,braon bela sutra cu da spojim direkt nek izgori sve hvala buco imas pivo od mene

[Buca_Tipo 31]

Ne moz izgori nista. Samo uzmi varirajuci plus. Na jedan sraf je stalni plus na drugi varirajuci.

[Buca_Tipo 31]

@makarone radi li obrtomer

[makarone 0]

@Buca_Tiponisam uspeo da povezem ja imam neki dzek na bobini nije kao sto si ti rekao ona dva plusa varirajuci i onaj stalni ne znam kako :/



Edited June 7, 2016 by makarone

[Buca_Tipo 31]

Aj slikaj bobinu i ubaci sliku ovde. Mora da ima 2 plusa. Stalni + i varirajuci. Ja sam bese kod mene, kako gledas u motor. Sa leve strane od motora dodje bobina ( desni kos ) ima 2 srafa do hladnjaka i desni sraf bese je varirajuci. Tu zasravio klemicu sa zicom i provuko zicu kroz pozarni zid pa spustio dole malo ispod snopa kablova naso rupu, i izasla ispod table pa onda gore i vezao.

Kad proveravas plus. Jedan stalno svetli a drugi treperi i kad dajes gas on svetli isto pa kad padnu obrtaji on opet treperi. Ja to odradio nema ni 10min sve

[makarone 0]

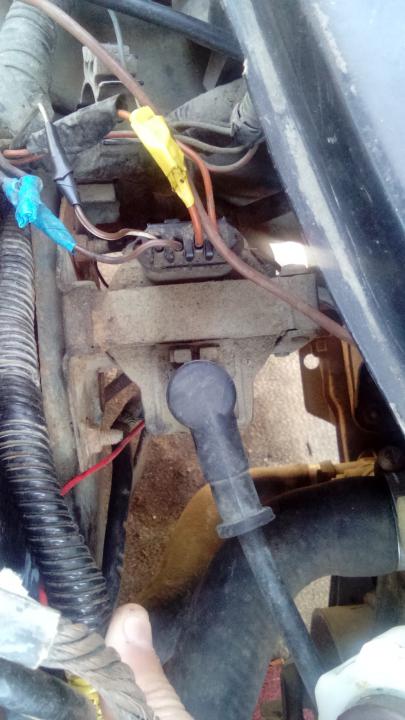

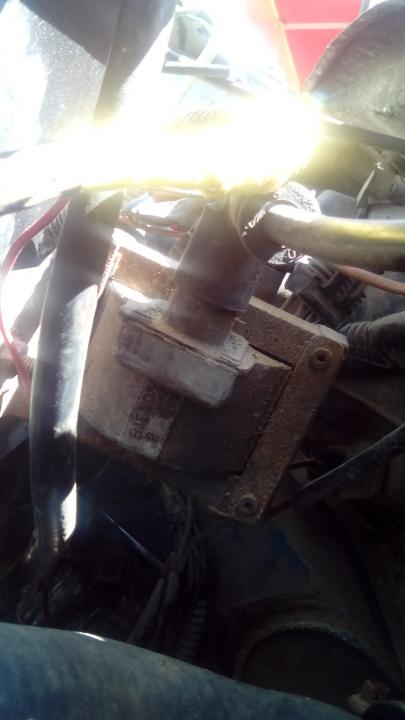

evo slike kako mi izgleda bobina



[Dr.Iggy 0]

Pozdrav,

Da li ima nekoga ovde da se razume u ove dgt table kod Tipa, meni ne radi nista sa gornje strane table(brazinomer,merac temperature, km sat, ni sat za vreme ni ekonomer ni ona power lampica) , a sa donje obrtomer... sta moze biti problem i da li zna neko gde se moze naci ispravna tabla?

[Dejan Radosavljević 0]

Ja sam uzeo plus sa bobine spojio na taj džek što ima jednu žicu, kazaljka skakuće na leru, drži na 3 hiljade na leru i trese se.
