Fiat Stilo - rastavljanje i servis fabričke CN+ navigacije, zamena GSM modema, čišćenje CD čitača...

Recommended Posts

Cisto da znas, kada radis Setup navigacije (ne upgrade firmware, nego bas Setup) - moras da upalis kontakt, kako bi podesavanja bila sacuvana u Body Compu.

Share this post


Link to post
Share on other sites

Gde je link za setup cd firmvera 9.8 ? ja moj setup urafio sa cd koji sam dobio uz auto a to je verzija 7.x. pa možda zato ne mogu da ubacim glasovne komande za 2 različite osobe .

Share this post


Link to post
Share on other sites

Ok koliko kapiram to je firmver 9.8 .

Njega sam davno upisao u cn+ .

Mene interesuje da li postoji poseban setap cd (jezicke postavke i postavke glasovnih komandi)koji je vezan za doticnu verziju firmvera 9.8 , ili je taj setap cd za jezicke postavke univerzalan za sve verzije firmvera za stila.

Nadam se da sam bio jasan i da ovaj post nije off.

Share this post


Link to post
Share on other sites

Disk kao disk je poseban, ali mislim da nije vezan za konkretan firmware. Posto sam svoj Setup disk instalirao na par verzija firmware.

Share this post


Link to post
Share on other sites

E sad da liima gde taj setup cd ili neko ko ima neki noviji Stilo tipa 2006 2007 godište ,možda su menjali i verzije diskova. Moj je 2004. i stigao je sa diskovima mapa za navigaciju  Italia 2004 i setup cd za firmver 7.x a cn  je bila cn bez+(mono hromatska).

Share this post


Link to post
Share on other sites

Pokušavajući da napravim video ulaz na navigaciji uspeo sam da sj..em nešto...tast koji se inače bavi popravkom televizora probao je po onoj šemi da napravi prekidač, međutim kad sam je priključio, samo je zasmrdelo iz dela gde se nalazi sos dugme, zaokružen deo na slici. Pretpostavio sam da je do fleta i onda smo vratili sve na staro, tj. prespojili ponovo vodove kako su bili. Po ponovnom priključivanju, navi i dalje zasmrdi u tom delu i samo ekran dobije osvetljenje. Sad da li je nešto skroz vrisnulo ili je samo flet postao neupotrebljiv ne znam!? Sutra ću da nabavim novi 30-pinski flet pa da probam, ali tast misli da je kolo u tom delu pregorelo. Ako neko ima tu ploču i želi da proda neka javi, ili neka ideja šta probati....:mellow:




Share this post


Link to post
Share on other sites

Problem je bio naopako okrenut konektor na toj ploči sa komandama...kada sam ga vratio kako treba, prvo je pokazao fiat znak, sve radi ali ekran samo ima osvetljenje i nema slike. Dakle sve funkcije rade a slike nikako...najverovatnije sutra zovem sutra servis Koya, jer ne znam šta bih drugo.

Share this post


Link to post
Share on other sites

Probaj sa drugim 30 pinskim flat kablom.Kada sam njega promenio slika se pojavila na displeju

Share this post


Link to post
Share on other sites

Stavio sam drugi flet i slika se vratila. Još onaj dan sam našao novi ali sam ga kupio bez uzorka pa nije mogao da stane (bio je širi), pa odem da menjam oni zatvorili i na kraju danas zamenim i sve ok! Telefon nešto zeza to ću sutra da pogledam ali dobro je da je proradilo ovo...

Share this post


Link to post
Share on other sites

I mene interesuje flet kabal posto nameravam da probam da napravim video ulaz za parking kameru.

Послато са GT-I9505 уз помоћ Тапатока

Share this post


Link to post
Share on other sites

Ovde sam kupio flet, http://www.linkel.rs/products/13/flat-kablovi/results,10-9 retko gde može da se nađe, ovde je sa 30 pina bio širi a sa 32 isti raspored kao i na navi, pa sam ja skratio za 2 pina...@jure ako uspešno napraviš ulaz okači da vidimo pa možda se i ja usudim ponovo! Ja sam svoj tel nešto zeznuo jer je i tu okrenut konektor bio pa sad prijavljuje card missing...izgleda da je najbolje imati 2-3 navigacije za rezervu pa tek onda se upuštati u eksperimentisanje:D  E da, ako neko ima onaj plastični deo koji drži čitač kartice i ekran na mestu da mi proda ili se nekako već dogovorimo bio bih mu zahvalan...prilikom današnjeg čačkanja sam polomio te plastične pipke koji drže čitač na mestu...:angry:



Edited by mr.alex

Share this post


Link to post
Share on other sites
On 5/9/2016 at 2:43 AM, mr.alex said:

Ovde sam kupio flet, http://www.linkel.rs/products/13/flat-kablovi/results,10-9 retko gde može da se nađe, ovde je sa 30 pina bio širi a sa 32 isti raspored kao i na navi, pa sam ja skratio za 2 pina...@jure ako uspešno napraviš ulaz okači da vidimo pa možda se i ja usudim ponovo! Ja sam svoj tel nešto zeznuo jer je i tu okrenut konektor bio pa sad prijavljuje card missing...izgleda da je najbolje imati 2-3 navigacije za rezervu pa tek onda se upuštati u eksperimentisanje:D  E da, ako neko ima onaj plastični deo koji drži čitač kartice i ekran na mestu da mi proda ili se nekako već dogovorimo bio bih mu zahvalan...prilikom današnjeg čačkanja sam polomio te plastične pipke koji drže čitač na mestu...:angry:

Da li si uzeo ovaj

Flet kabli 32P/0.5/250mm

 ili ovaj ?

FLET KABLI 32P/1/200
?



Share this post


Link to post
Share on other sites

Druže nemam pojma, tih dana sam bio u Nišu tako da sam odneo njima svoju staru i po razmaku pinova oni su mi zamenili onu što sam ja prethodno sam izabrao...možda ako ih nazoveš i prepričaš problem, možda se i sete!

Share this post


Link to post
Share on other sites
On 12/14/2014 at 1:18 AM, Ivan said:

Posto me je dosta forumasa kontaktiralo u vezi problema sa fabrickom CN+ navigacijom, najcesce zbog problema sa CD citacem, postavio sam ovaj DIY kako bi uz slike lako samostalno odradili neke osnovne stvari i videli da u pitanju nije nikakav bauk.

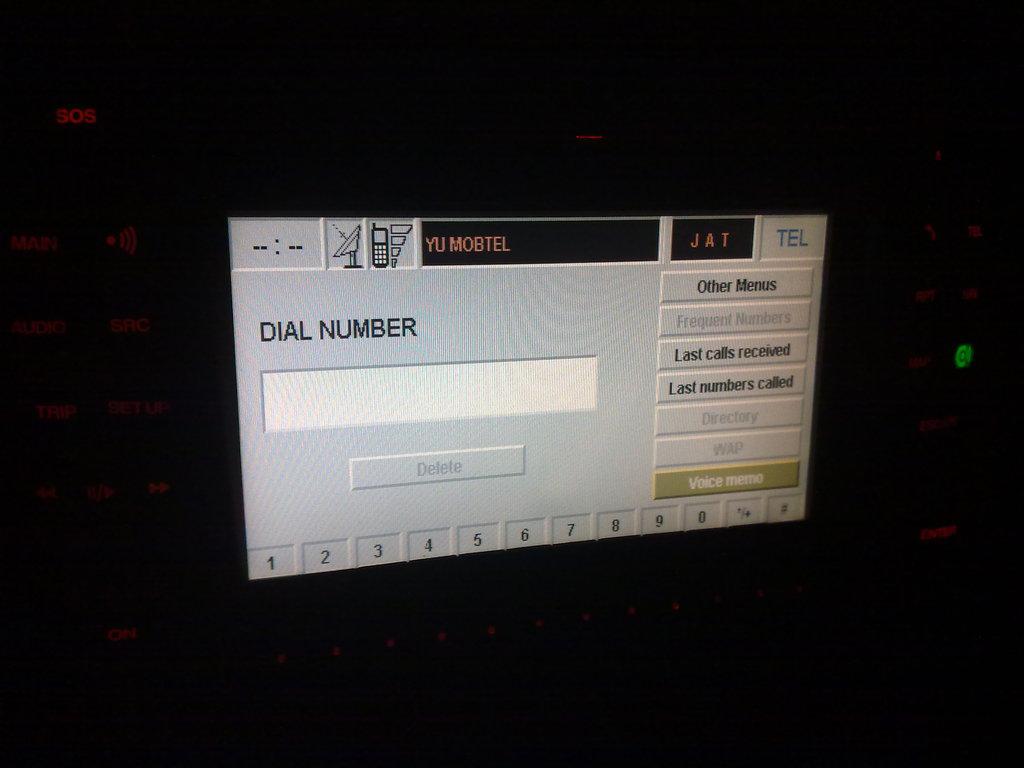

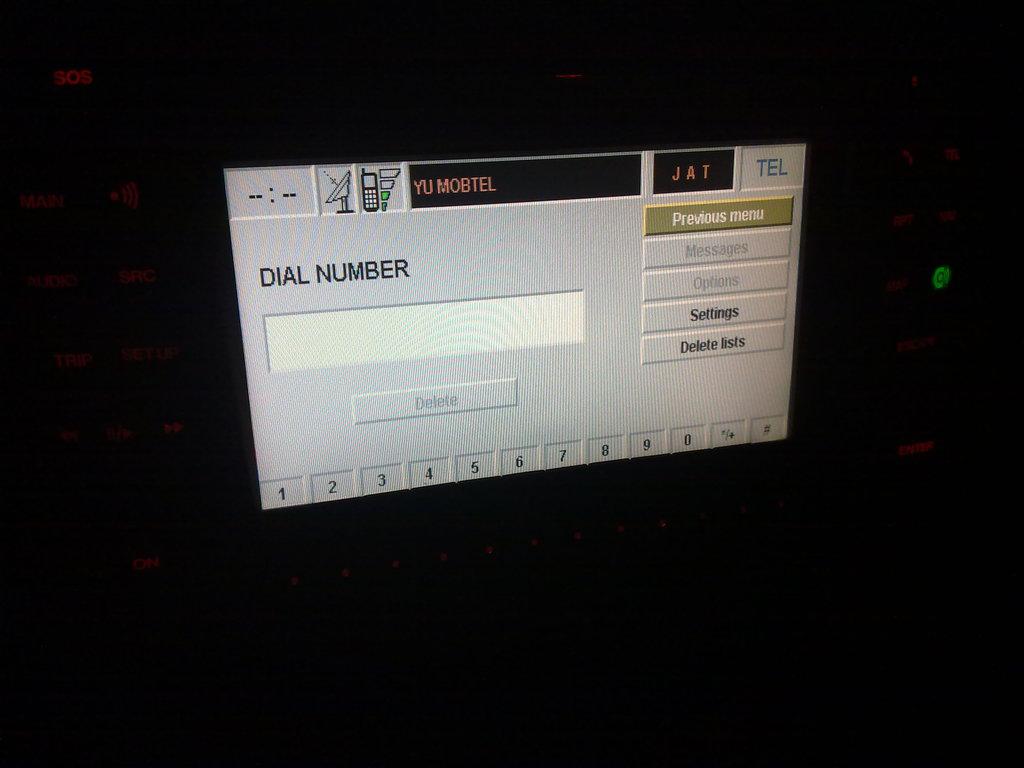

Dakle, problemcic u ovom slucaju je bio sa GSM modemom - moguci razgovori, pozivanje... Ali nema konekcije sa imenikom (dugme "Directory" disabled), nemogucnost pozivanja glasom, nema SMS poruka - ilustrovano na sledece 2 slike:



131220142407.thumb.jpg.503669d28ce302ed27ce865b5a62c3cf.jpg 131220142408.thumb.jpg.1c68c931938b83b21a1d7179ce533d1c.jpg





Maltene niko od servisa ne zeli da uzme na rad ove navigacije, a i ako kojim slucajem rade to je zamena polovnim delovima. Uvek tvrdim da ce svako od nas sa odgovarajucim znanjem i uslovima pedantnije uraditi posao za sebe od bilo kog servisa - u kontaktu sa kolegom Jankovicem, saznam da ima navigaciju za delove, covek mi posalje specifikaciju modema, vidim da po karakteristikama treba da odgovara i posalje mi ceo GSM modem. Pa da predjemo na stvar i proces zamene modema, bice korisno i za kolege koji menjaju dugmice, ekran, ciste CD...

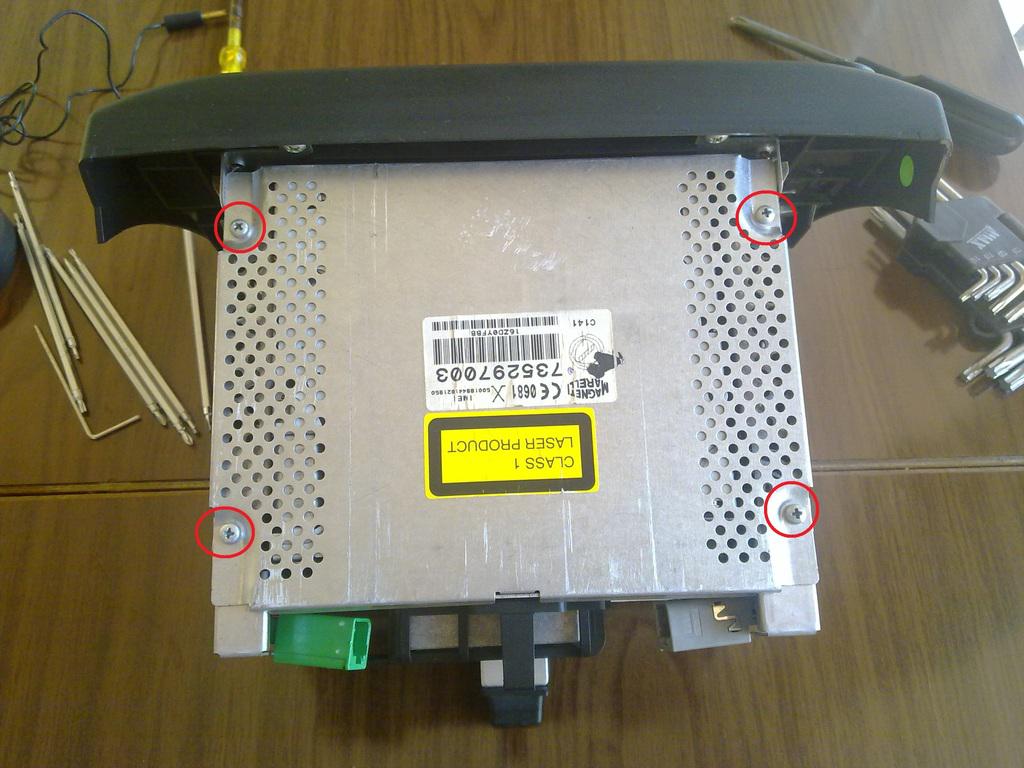

Krecemo... Odsrafiti 4 krstaka na vrhu navigacije i skinuti poklopac.

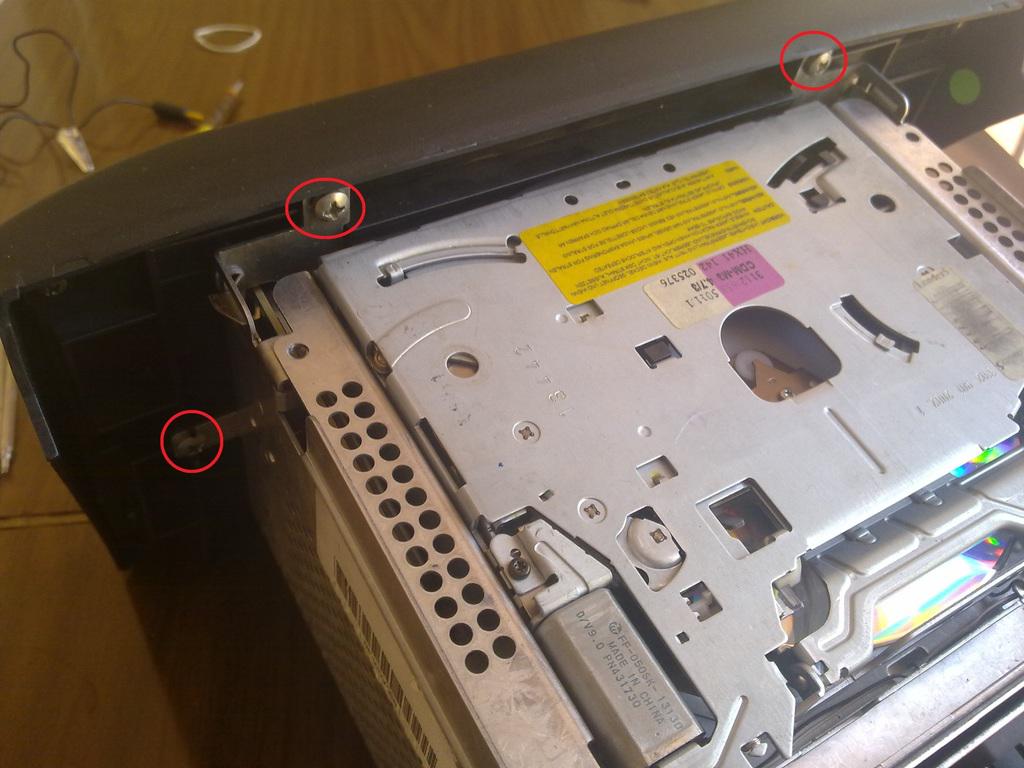

Nakon toga odsrafiti 6 krstaka koji drze prednji panel za kuciste navigacije:

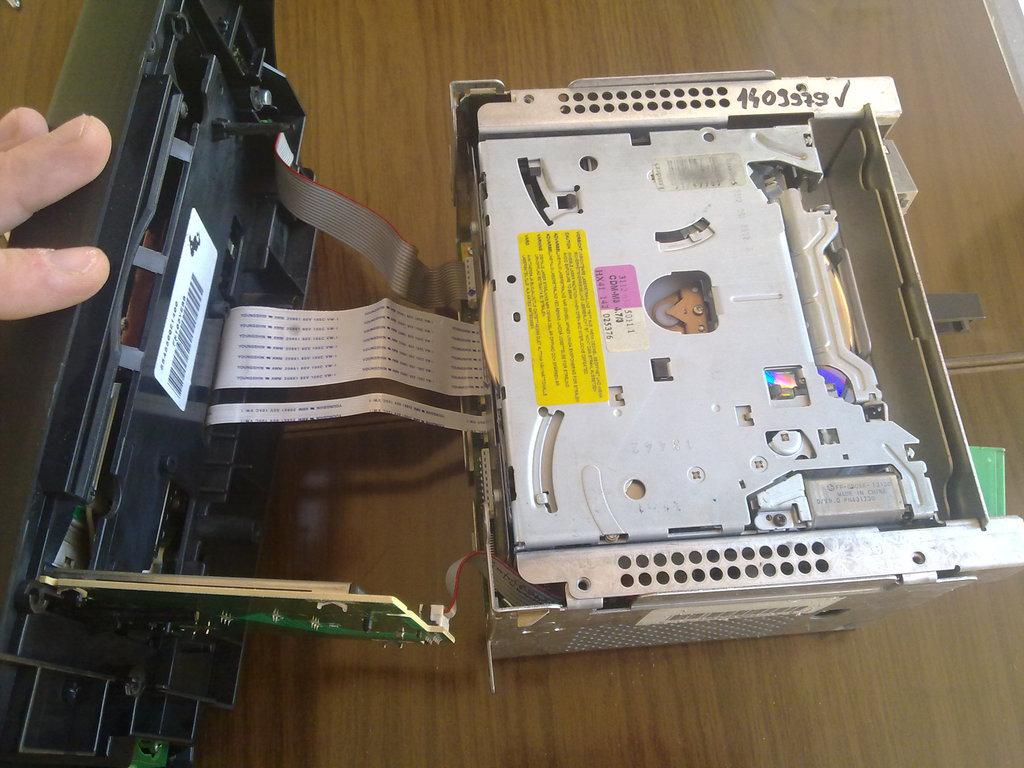

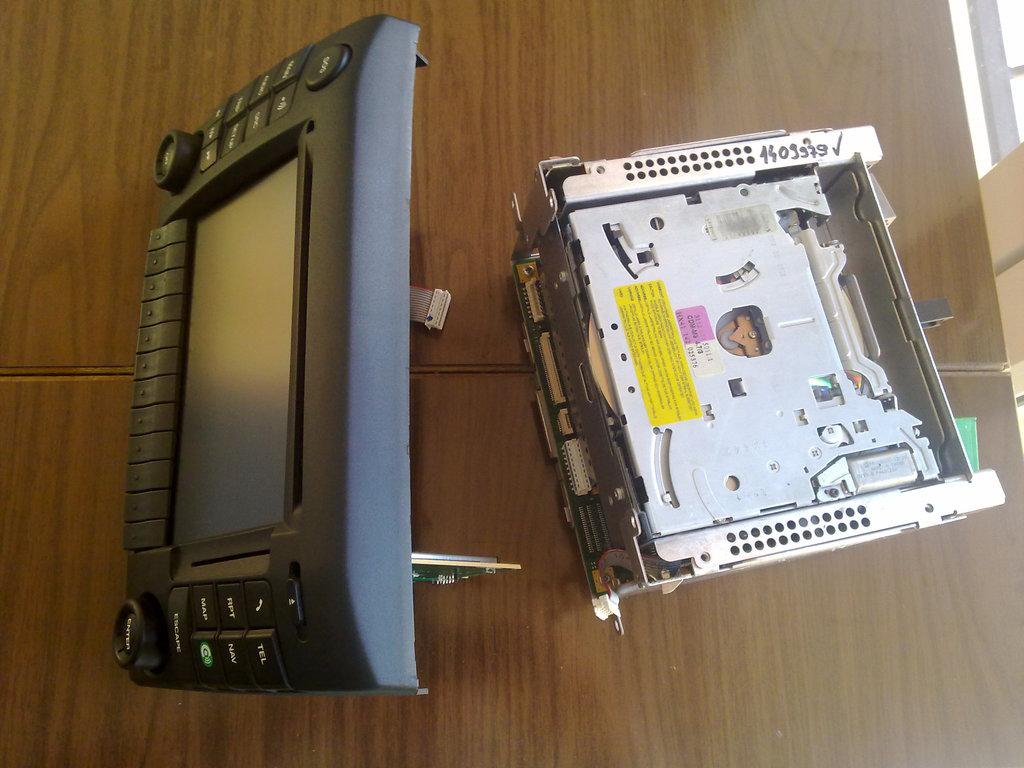

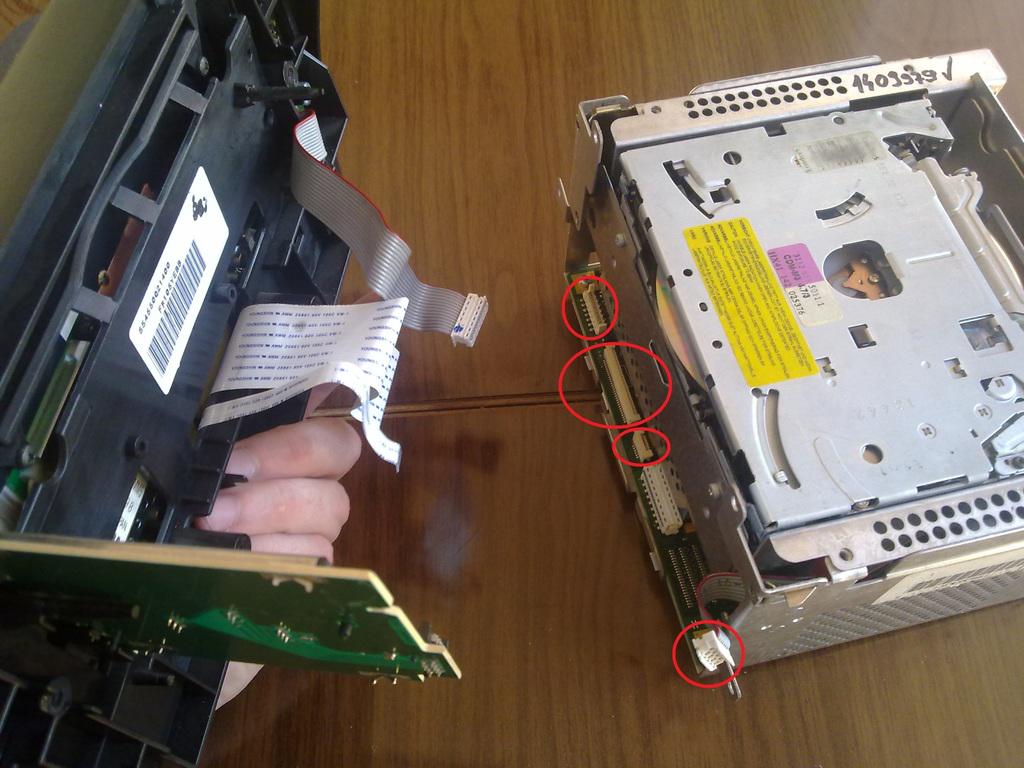

Kada to uradimo, prednji panel se odvaja od metalnog kucista, vadimo ga ravno napolje pazeci na metalni slot SIM kartice, koji je vezan za prednji panel pod 90 stepeni. Kada izvucemo panel sa SIM slotom, videcemo da je vezan sa 4 flat kabla za kuciste. 2 krajnja su deblja i vezani su za SIM slot i enkoder, skidaju se pazljivim povlacenjem konektora uvis. 2 srednja (tanja) ka ekranu se skidaju sa kucista povlacenjem plasticnog osiguraca uvis za oko 1 mm i oslobadjanjem trake:



131220142381.thumb.jpg.25c0dfa23a71a0f2a8a6cefe9be68da4.jpg 131220142383.thumb.jpg.58d82db0d06ae12e01233efab45ebf09.jpg 131220142384.thumb.jpg.56ab793787eb8b802a21bc70e7c2285a.jpg

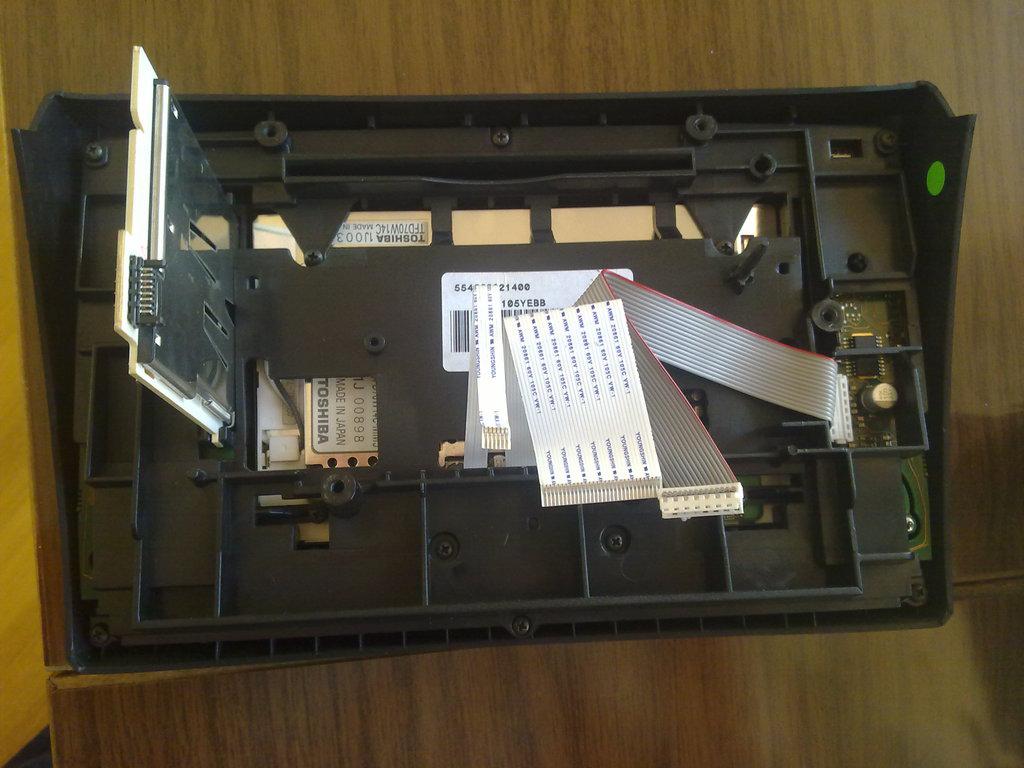

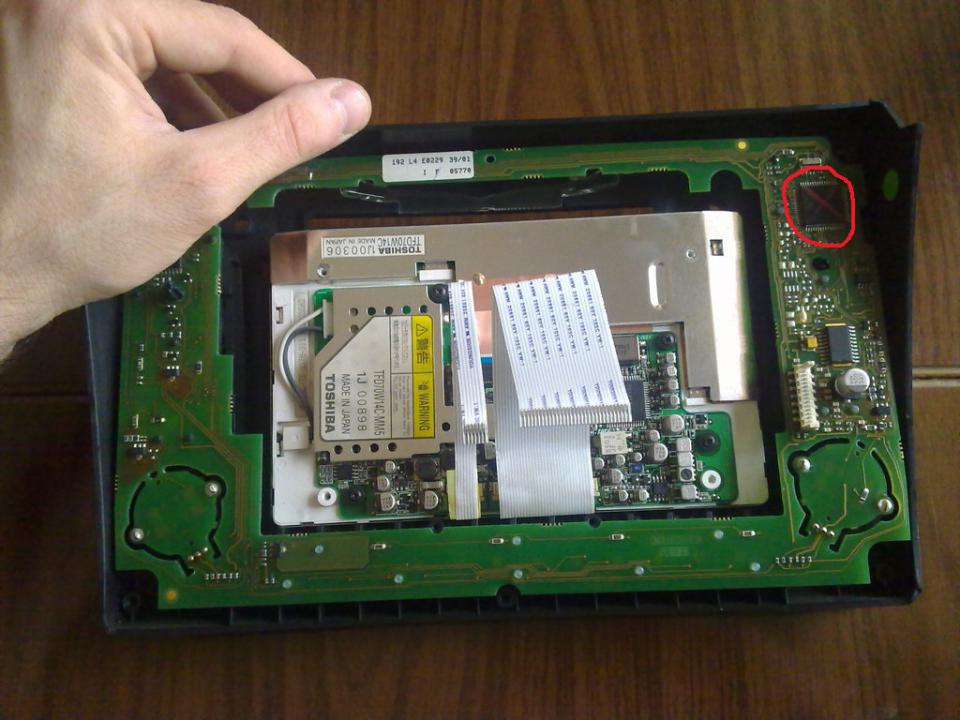

Kada odvojimo prednji panel, moze se videti da se lako skidaju dugmici (recimo ako su pohabani, za zamenu) i ekran. U pitanju je 7'' Toshiba TFT ekran, sa rezolucijom 480 x 234 piksela:

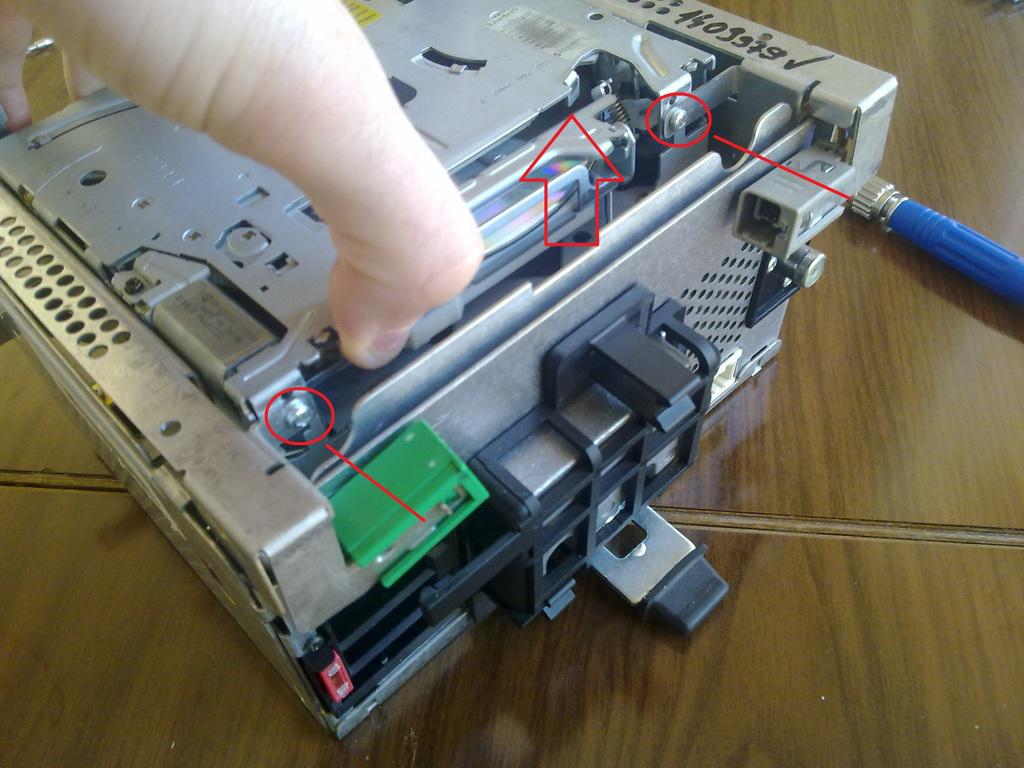

Kada smo odvojili prednji panel, ostaje metalno kuciste u kome su, odozgo nadole - CD citac, ploca sa GPS i GSM, radio tuner i maticna ploca sa hladnjakom. Okrecemo zadnju stranu navigacije, blago podignemo CD citac, pri cemu ce se otvoriti prostor za skidanje 2 krstaka koji drze zadnju stranu citaca:

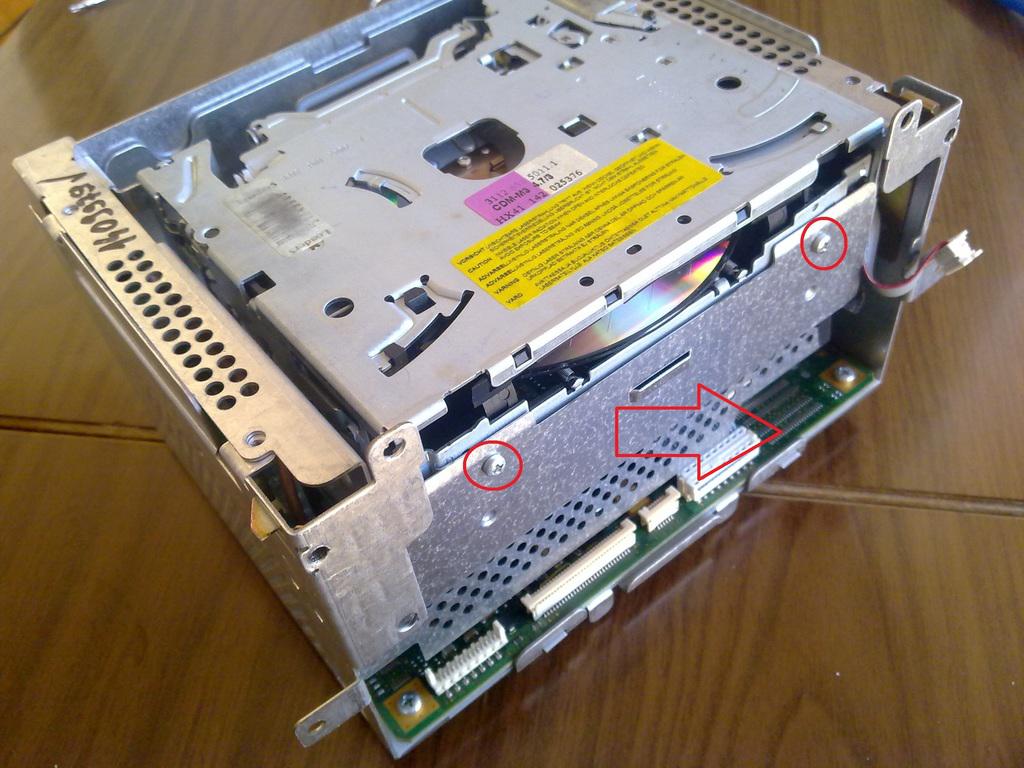

Okrecemo prednju stranu, odsrafljavamo 2 krstaka, skidamo zastitni lim i oslobadjamo prednju stranu CD citaca:

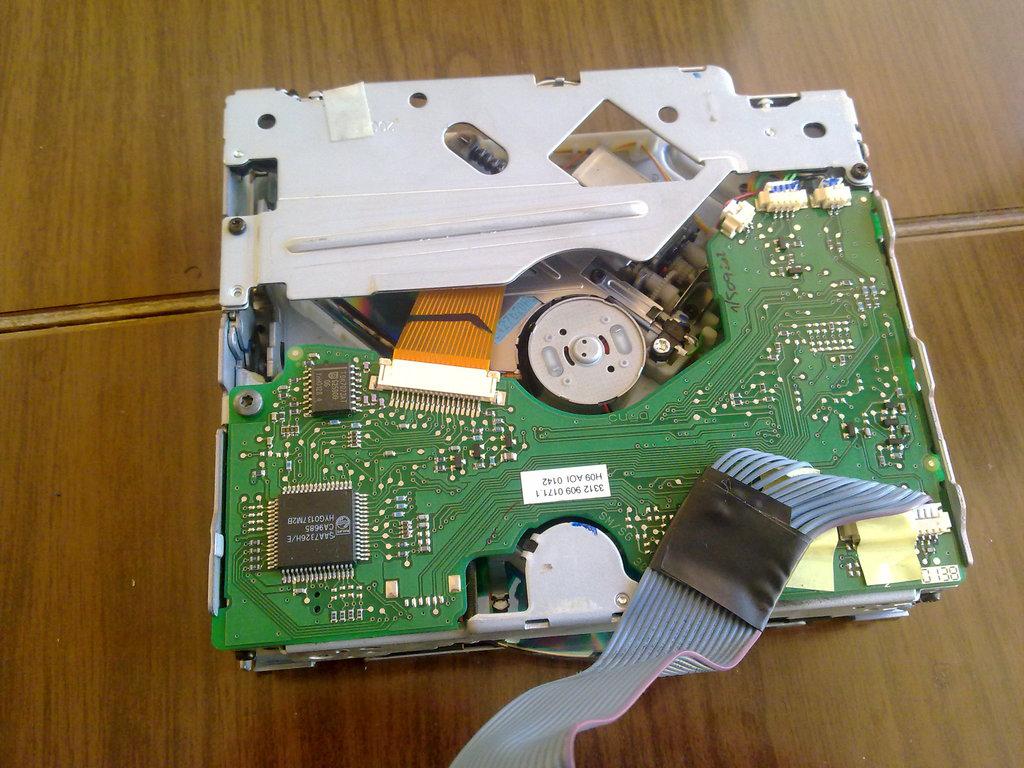

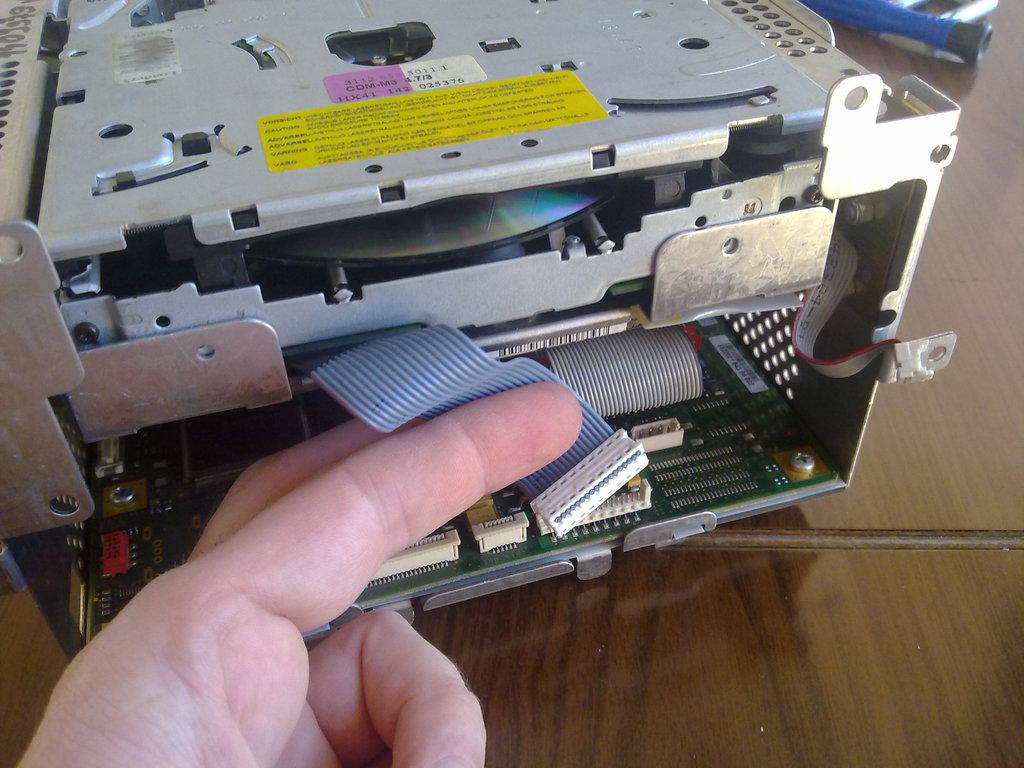

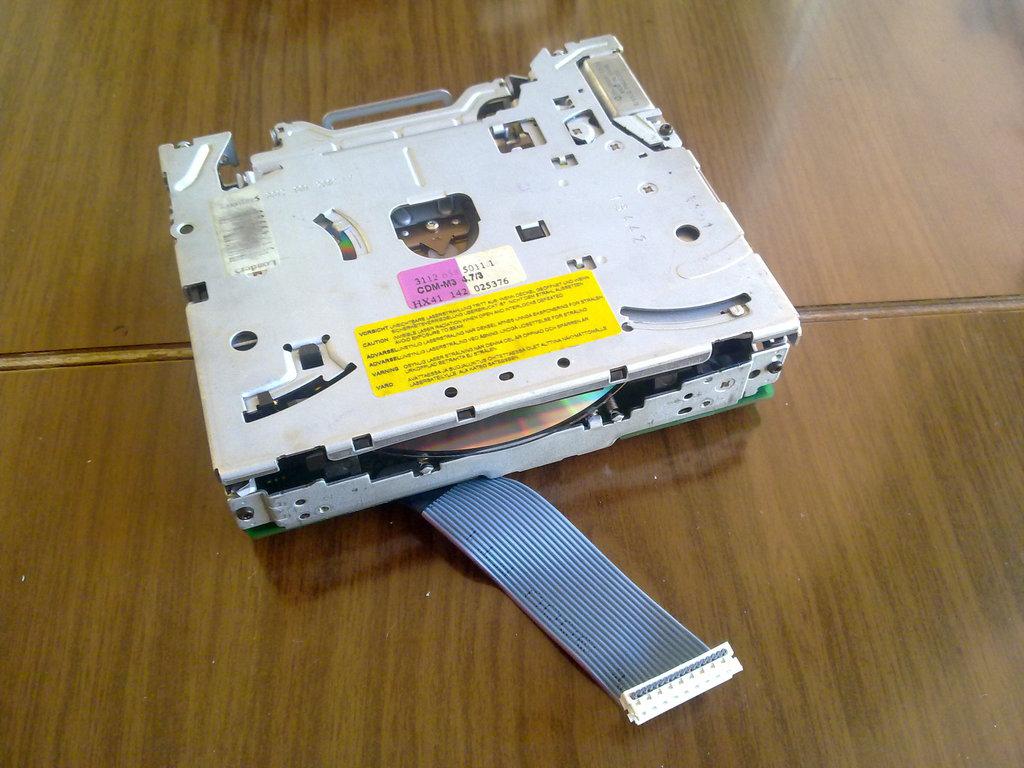

Kada smo to uradili, otkacimo dzek CD citaca sa maticne ploce, citac je slobodan i moze napolje:



131220142389.thumb.jpg.e70bbf1f209e306e501cd64fe0575095.jpg 131220142390.thumb.jpg.7ab802a2060dce61dee62df97ad67adc.jpg 131220142391.thumb.jpg.9dfdc809e5c97d767a4bb1b9ce3860f3.jpg



Ja sam isao dalje sa rasturanjem pa mi je ostao CD u citacu, sto se vidi i na slikama. Inace, ovo je faza gde se lepo moze prici laseru i ocistiti ga od prljavstine. Takodje, pozeljno je ocistiti i opet podmazati mehanizam citaca - nakon toga on radi maltene besumno i primetno brze.

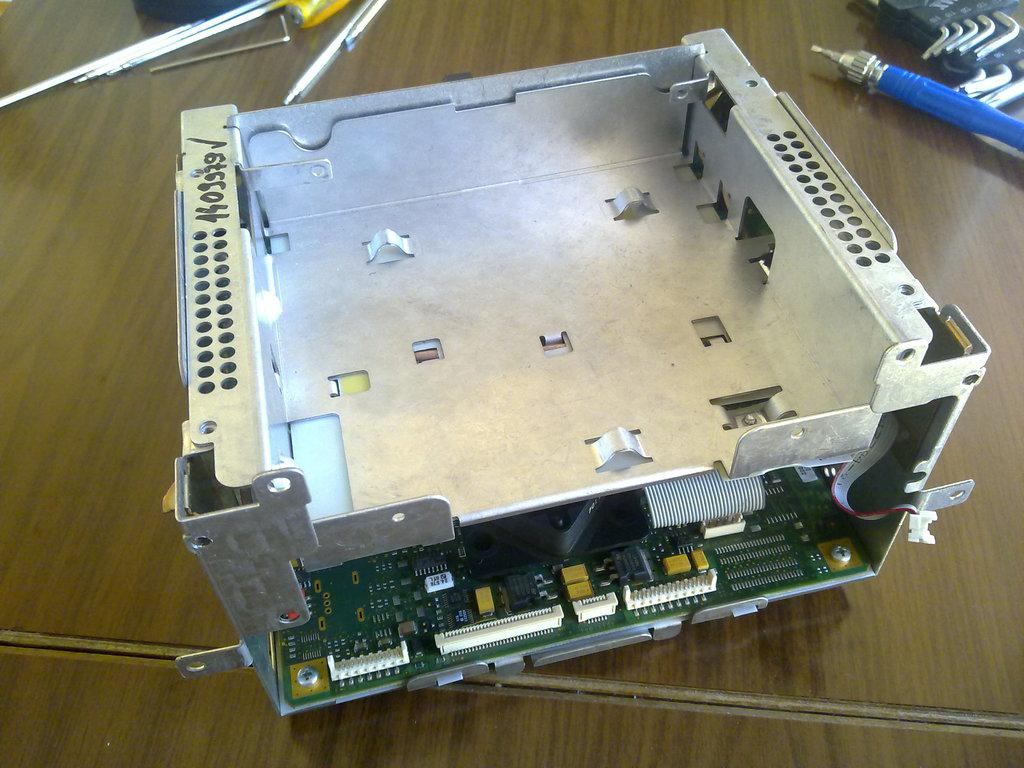

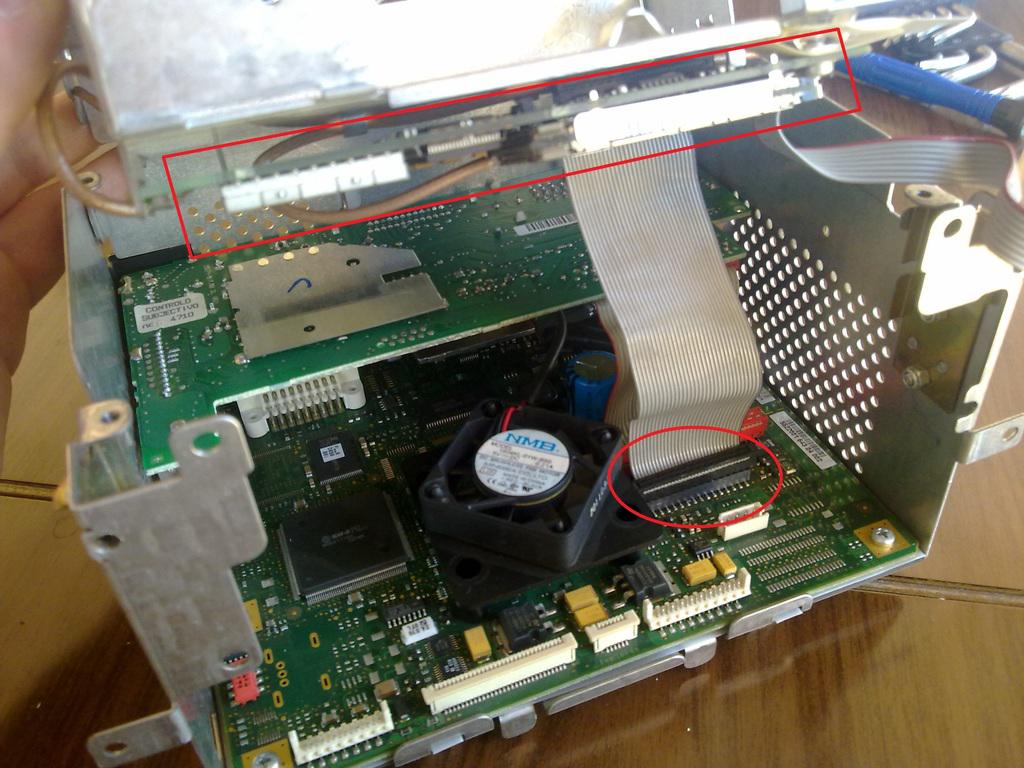

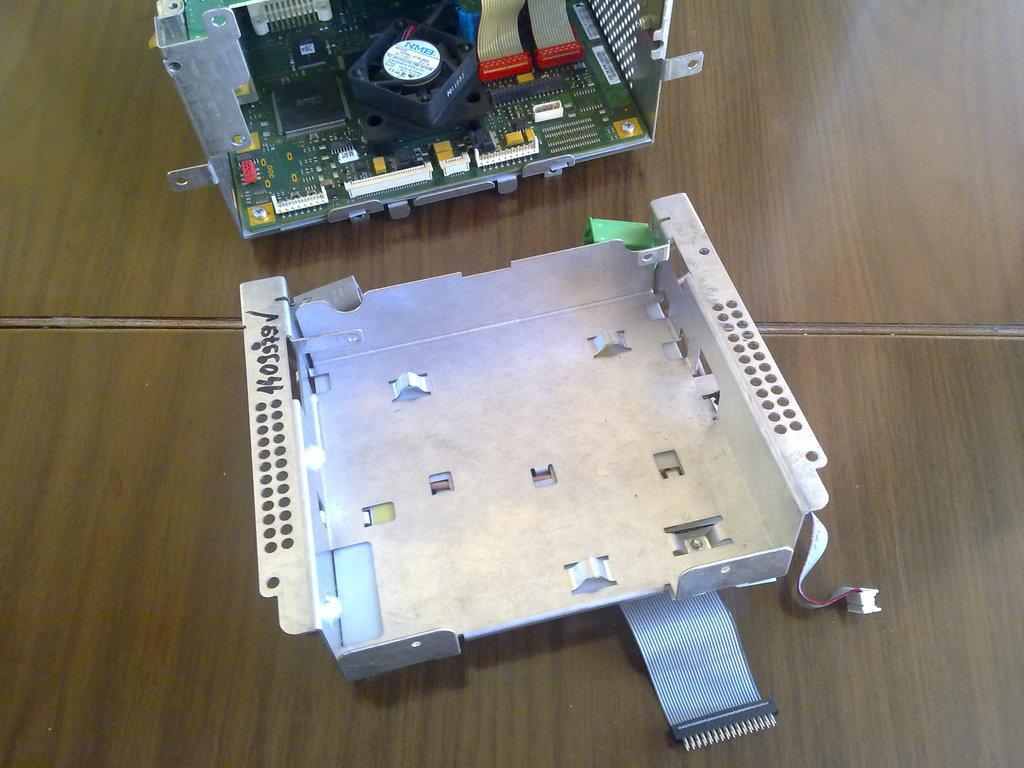

Kada smo izvadili CD citac, sledeca na redu je metalna ploca sa cije donje strane se nalazi stampana ploca koja nosi GPS i GSM module. Kada podignemo tu metalnu plocu, videcemo oznacene GPS i GSM kao i njihov dzek koji treba otkaciti navise sa maticne ploce:



131220142392.thumb.jpg.d59a22a96b924890791e375302b072a9.jpg 131220142393.thumb.jpg.b6bf88ffb424ac8089d41cb9e89c594e.jpg

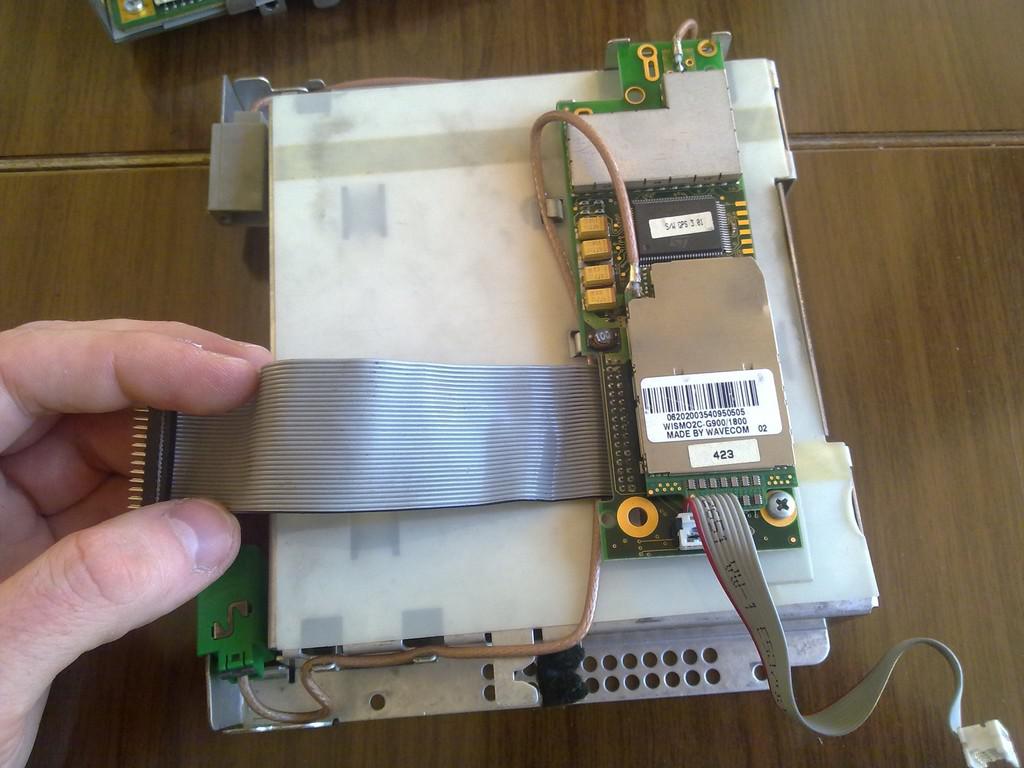

Oslobadjanjem dzeka, ploca sa GPS i GSM modulima moze napolje. Sto se modema tice, u pitanju je Wavecom modul (standardno 900/1800):



131220142394.thumb.jpg.c1f4a7e828c6975db82f0c62697c6ea6.jpg 131220142395.thumb.jpg.21805e5e1974326ea41a914c7e5d4237.jpg

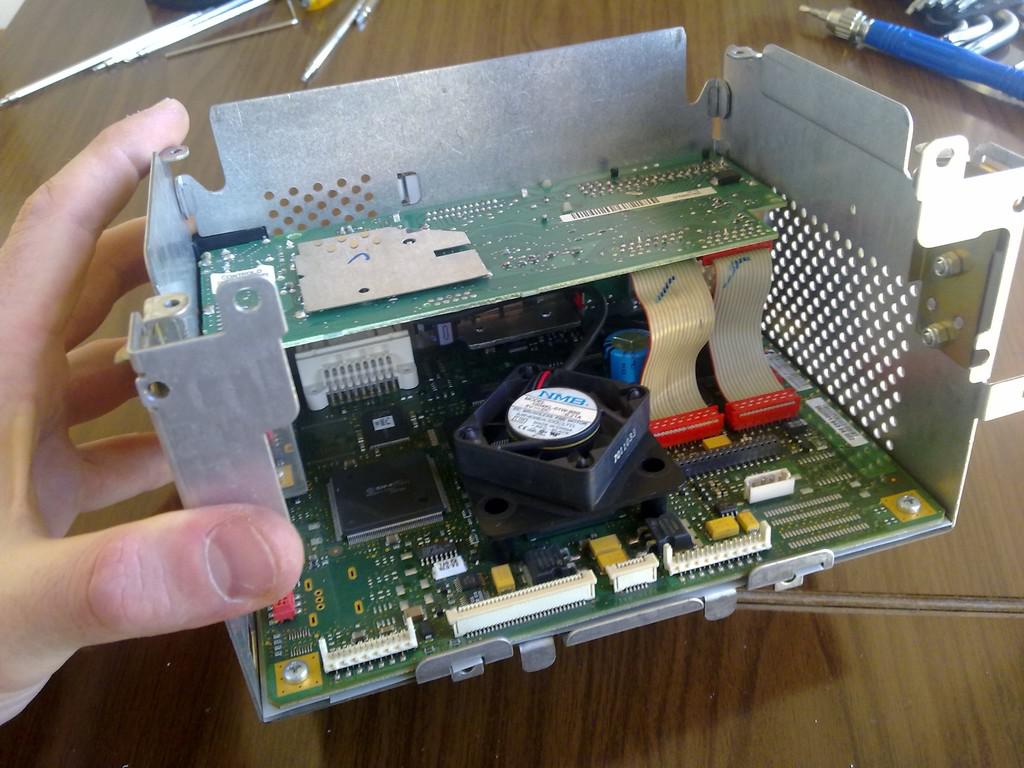

Na sledecoj slici se moze videti i ostatak kucista: radio tuner sa prikljuckom eksterne antene kao i sama maticna ploca sa kulerom na dnu (to nisam dalje rasturao u ovom slucaju):

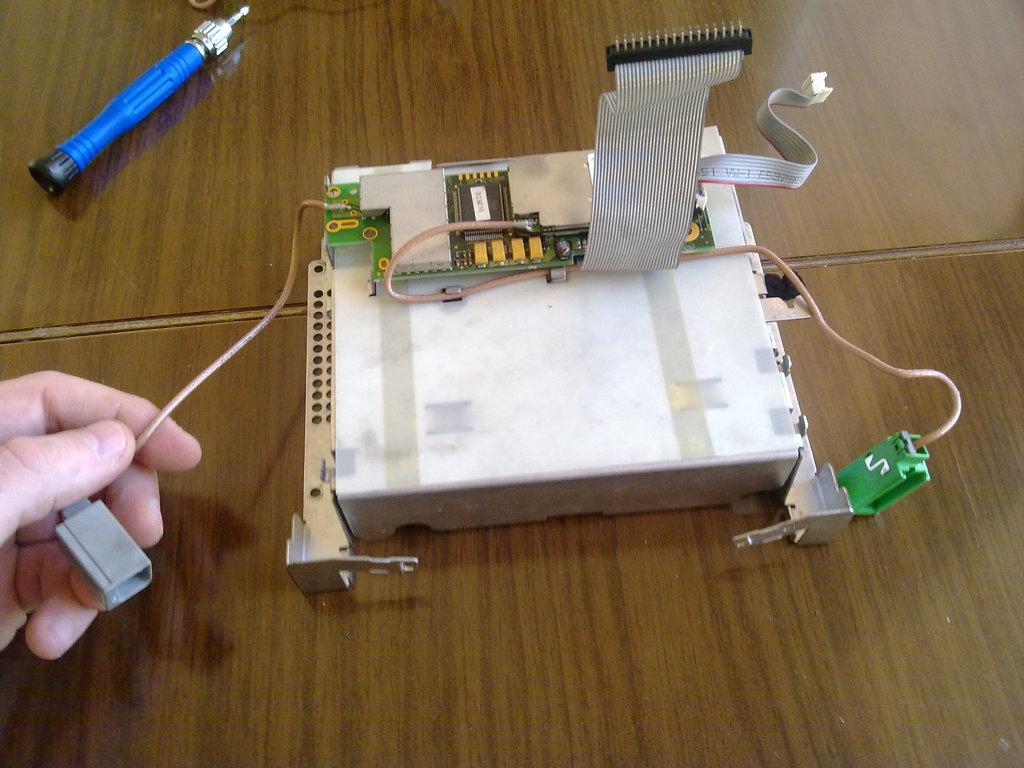

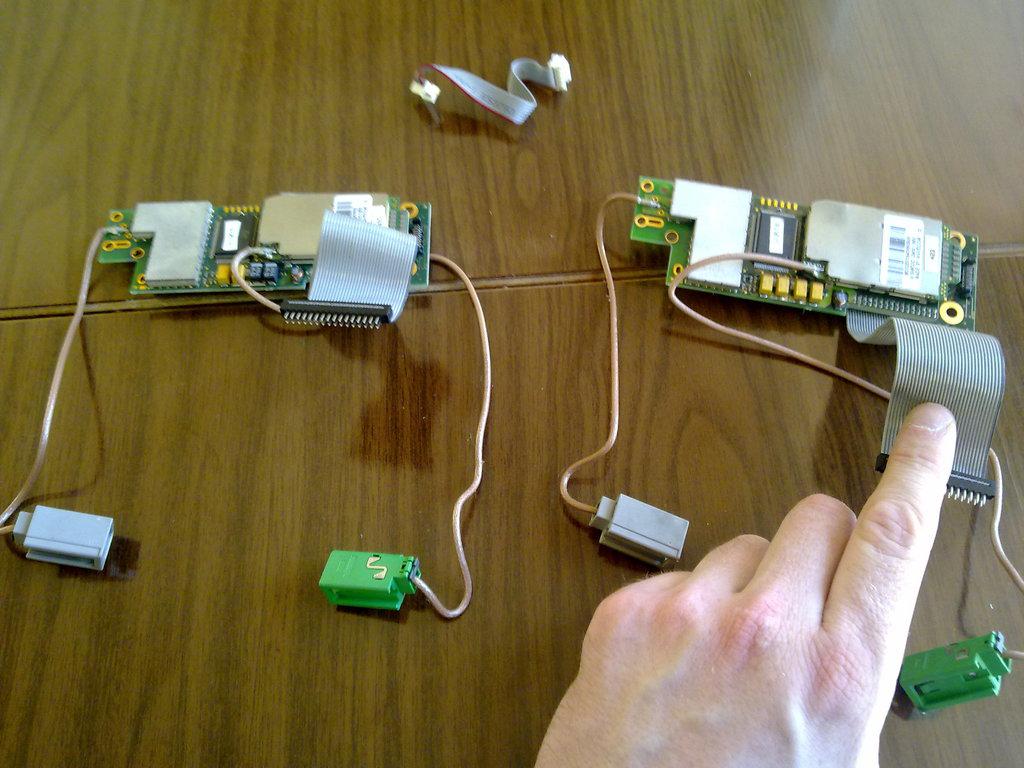

Idemo na zamenu samog GSM modema (koji je zajedno sa GPS modulom integrisan na istu plocu). Potrebno je osloboditi kablove antena iz vodjica na kucistu i otkaciti GT5 konektore za antene. Zeleni je za GSM, sivi za GPS antenu i lako se skidaju pritiskom na plasticni klip. Odsrafljavamo krstak koji drzi plocu sa integrisanim GPS/GSM modulima i ona je slobodna:

131220142398.thumb.jpg.f64f59740c18d76dbe8323c12ea8defc.jpg 131220142399.thumb.jpg.684da484cebdcb7f34d6fcb079b893ab.jpg



Vrsimo zamenu modula i sklapamo navigaciju obrnutim redosledom. Kada je sve zavrseno, trebalo bi da nema viska delova :) .

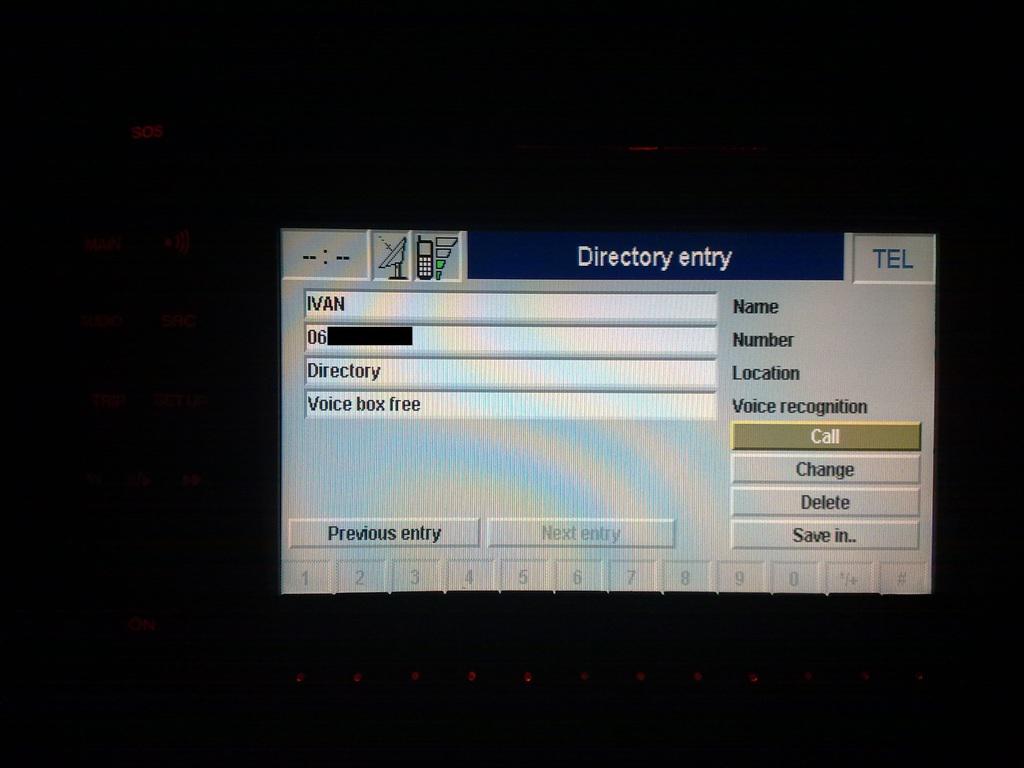

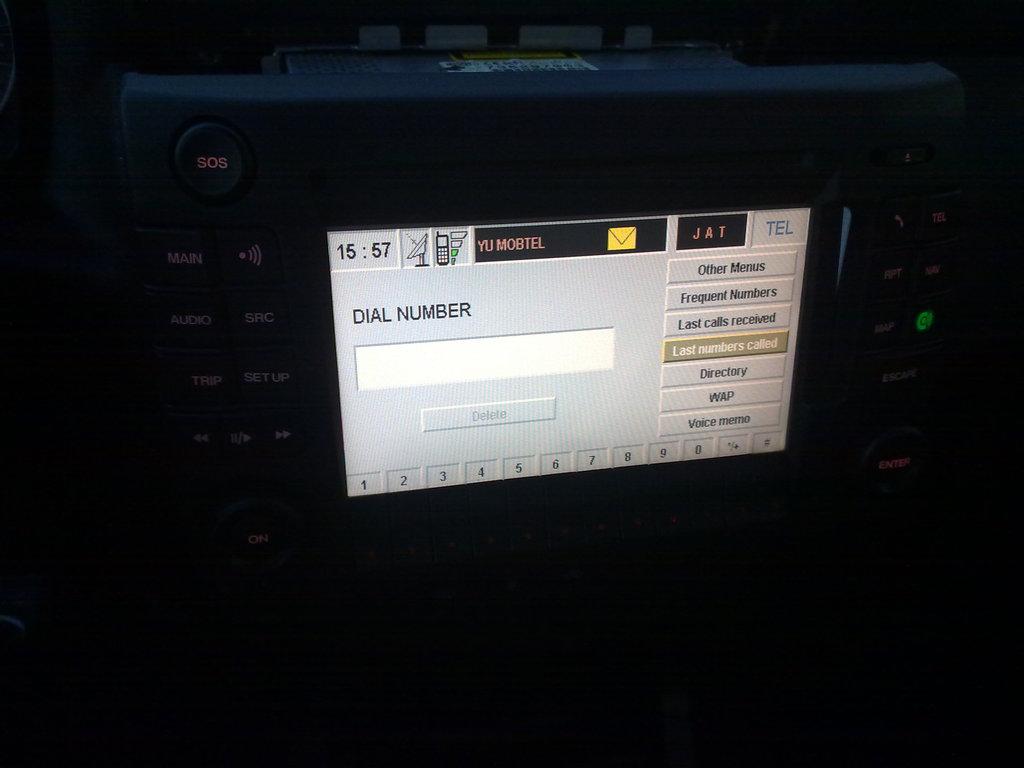

Akcija uspesna, GSM modul kao i navigacija osposobljeni 100%. Omogucen celokupan meni modema i pristup imeniku, dodeljivanje glasovnih komandi za kontakte a samim tim i pozivanje glasom:



131220142403.thumb.jpg.c2355436cc97b533cac59c1e60269cd7.jpg 131220142409.thumb.jpg.19de7fddcacf50616cf82487b9f4428d.jpg

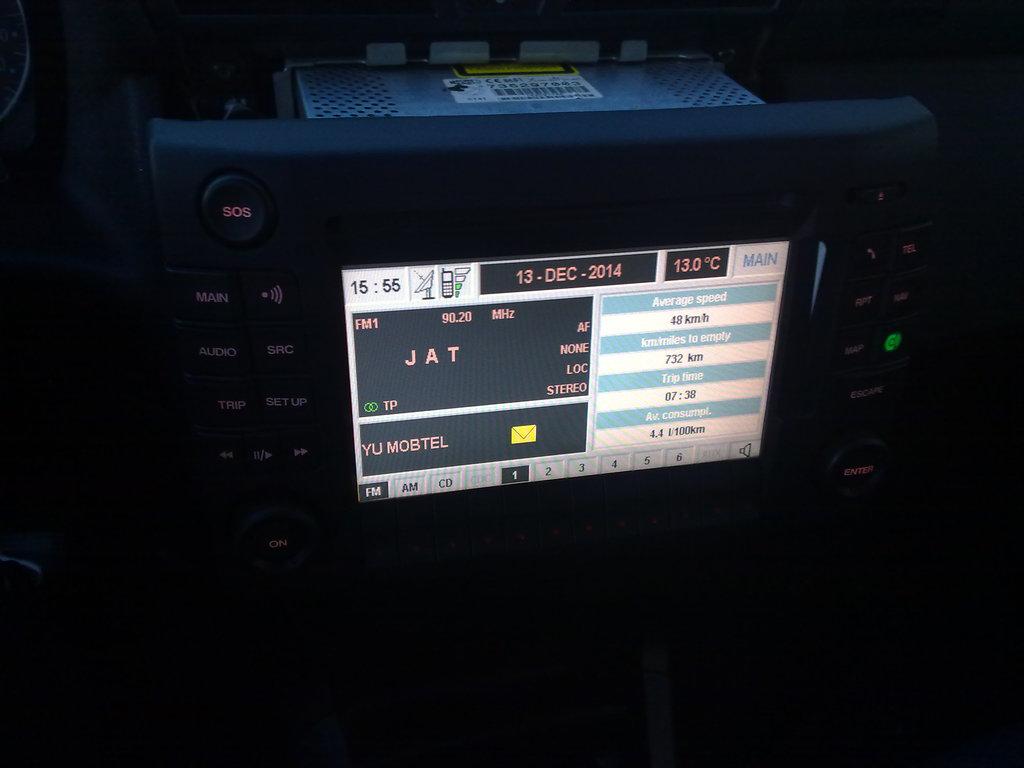

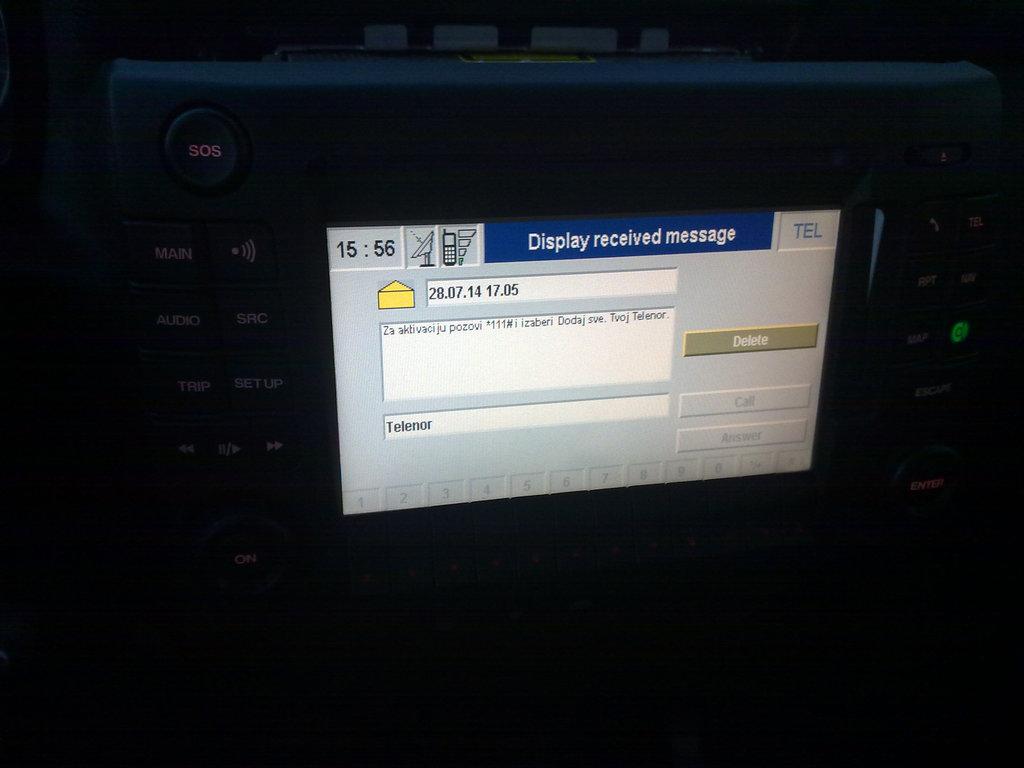

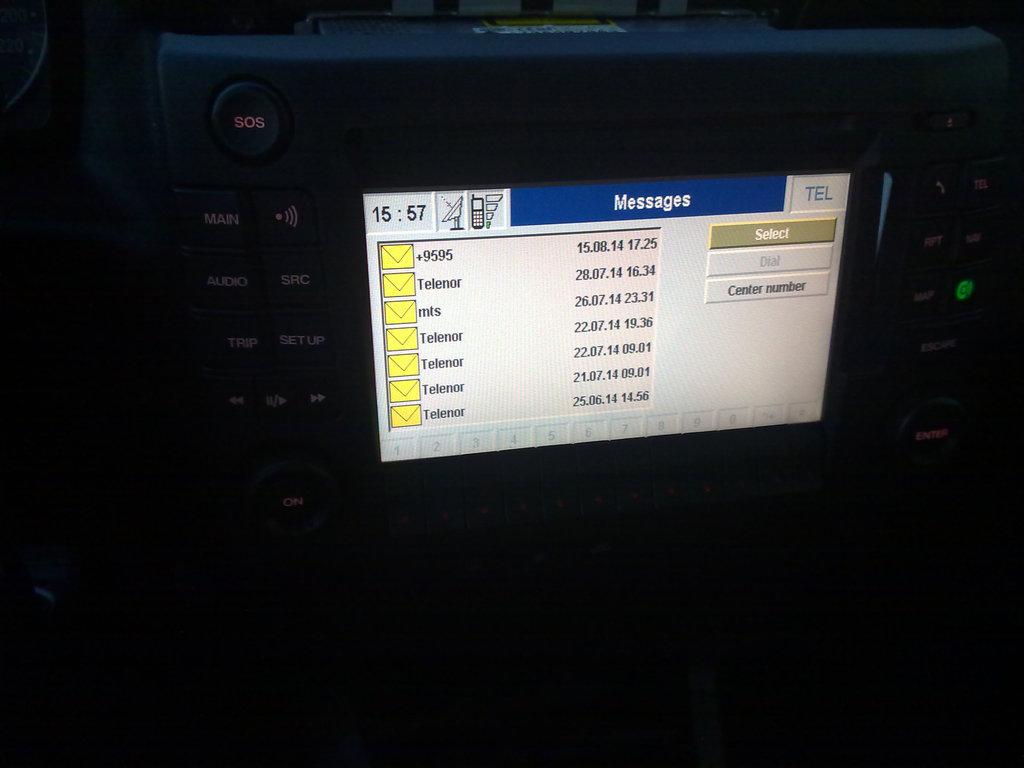

Takodje omogucen SMS:



131220142400.thumb.jpg.14acd7d6f757d3f87b65629b3218b1f4.jpg 131220142402.thumb.jpg.6441e3ce15e6f3b2c2126bd2dcc70a71.jpg 131220142401.thumb.jpg.7b614055ac2285269c2fa01451b3f303.jpg



Ako nekome zatreba, iz skrivenog servisnog menija (Setup -> Connect -> 3 x Connect pa Enter -> skriveno dugme "Service"), dobijaju se svi podaci vezani za hardware i software uredjaja, u ovom slucaju slikao sam GPS i GSM kartice:



131220142377.thumb.jpg.29bdac5f85e8ed882cb86ed508c3688d.jpg 131220142378.thumb.jpg.ed698d3721e9d146a1f797bfbcb0cc72.jpg



Nadam se da ce ovaj DIY biti od koristi zainteresovanim kolegama.





:respect:Svaka cast

Share this post


Link to post
Share on other sites

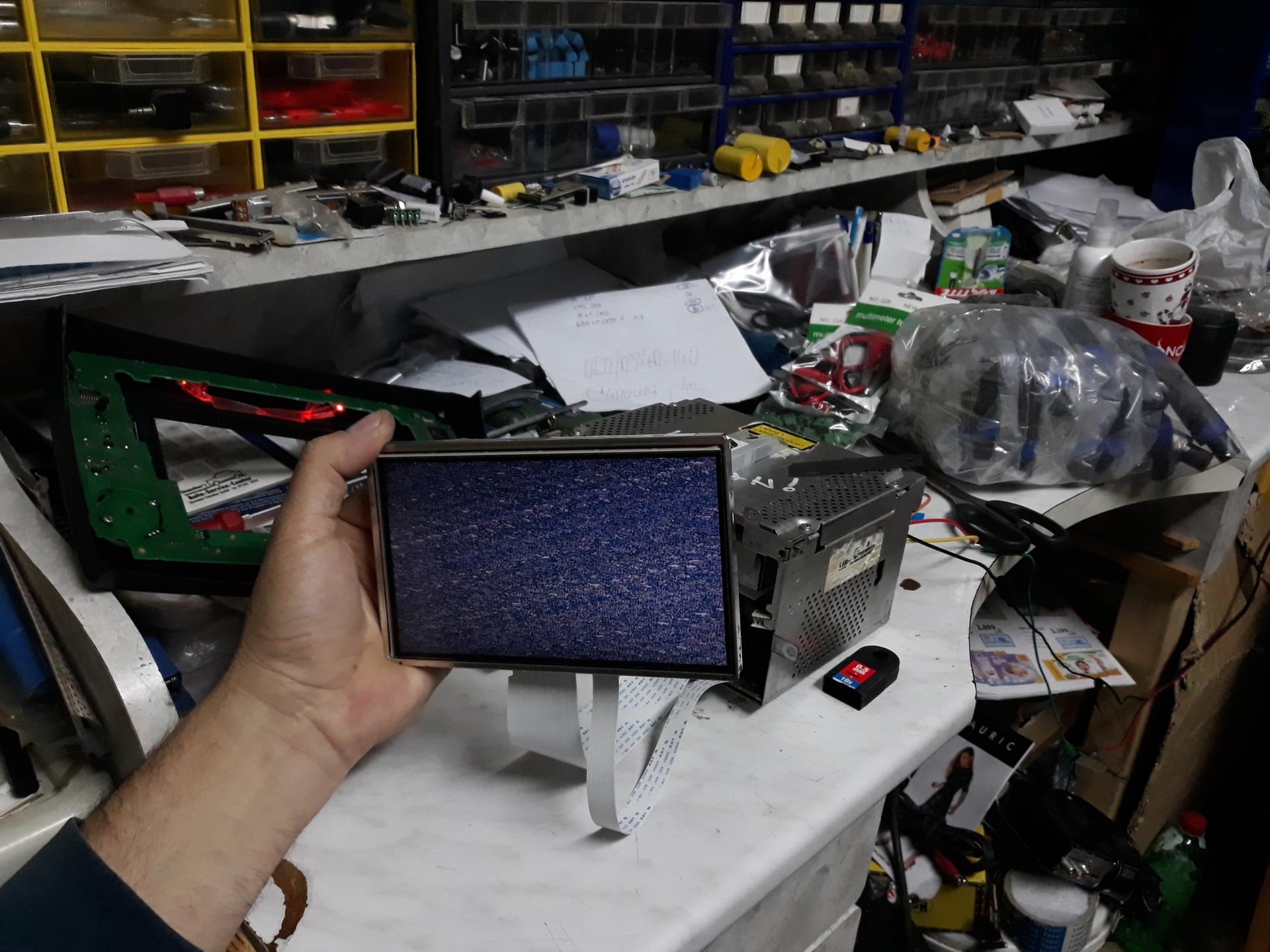

Pozdrav kupio sam Fiat Stilo navigaciju. Kad se upali navigacija izadje natpis Fiat i posle toga budu pikseli i desi se kad se navigacija pomeri ugasi se. Stavljeni su drugi fletovi za displej i kad se pomeri sad navigacija nema problema da se ugasi ali idalje stoje pikseli posle natpisa Fiat da li neko zna do cega moze da bude i da li je imao slican problem. Hvala






Edited by Ivan
Spojeno

Share this post


Link to post
Share on other sites

@Aleksa Stojiljkovic

Nepotrebno otvorena tema spojena je sa postojecom o servisu ConnectNav+ uredjaja.

Koja ti je verzija firmware na uredjaju? Pise ti u uglu, kada se pojavi plavi logo, mozes i da slikas taj ekran.

Meni deluje kao da iz nekog razloga ne moze da podigne sistem, ovako virtuelno ne deluje da je problem do flat-a ili ekrana (ako vec lepo vidis taj plavi pocetni)?

Desava li se sta kada pokusas da pritisnes dugmice iza toga, jesi li probao da li ce ti ucitati CD, menja li radio stanice ili bilo sta drugo?

Banalno sto mozes da probas (ako nije neki kvar sa maticnom plocom) je da ucitas novi firmware, kacio sam verziju 9.8 (koja ne trazi Code) ovde na forumu. Mislim da je u mom DIY za naknadnu ugradnju uredjaja:

https://www.fiat-lancia.org.rs/forum/index.php?/topic/65115-fiat-stilo-naknadna-ugradnja-connectnav-uredjaja-navigacije/



Edited by Ivan

Share this post


Link to post
Share on other sites

11.0 je verzija. Navigacija kad se upali u donji desni ugao pise 11.0 medjutim kad se pojavi ekran sa ovim pikselima nista ne reaguje na dugmice. Navigacije je malopre odneta na popravku nadam se da ce se popraviti, u slucaju da se ne popravi pokusacu ovo sto si mi gore napisao hvala ti. Pozdrav!

Share this post


Link to post
Share on other sites

Mislim da je to jedna od poslednjih verzija za NIT G1 ConnectNav+ koji je isao na Stilo. Od verzije 12 je firmware za NIT G2 koji su isli na Nuova Bravo, Cromu... 9.8 smo ovde masovno koristili jer ne trazi Code, a na novijim nema nekih vitalnih ili bitnih izmena.

Meni deluje da uredjaj ne moze da podigne svoj sistem, sad treba dalje kopati sta je uzrok. Javni jesu li uspeli i sta je bio problem.



Share this post


Link to post
Share on other sites

Vidi ima li neke iz rashoda po oglasima, pa uzmi samo plocu ako je ispravna. Cesto moze da izadje jeftinije nego popravka po servisima ili jos gore kupovine "nove".
